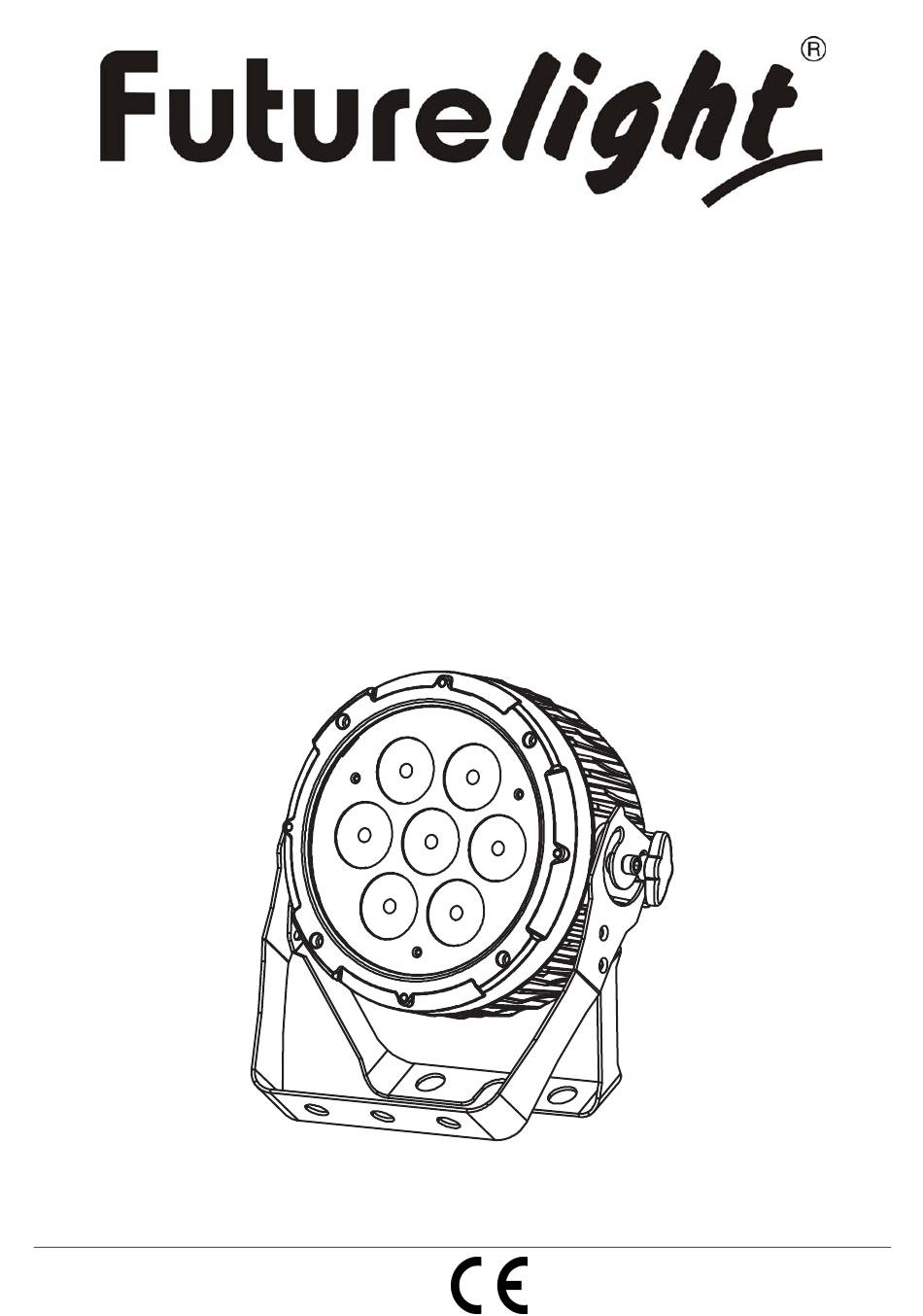

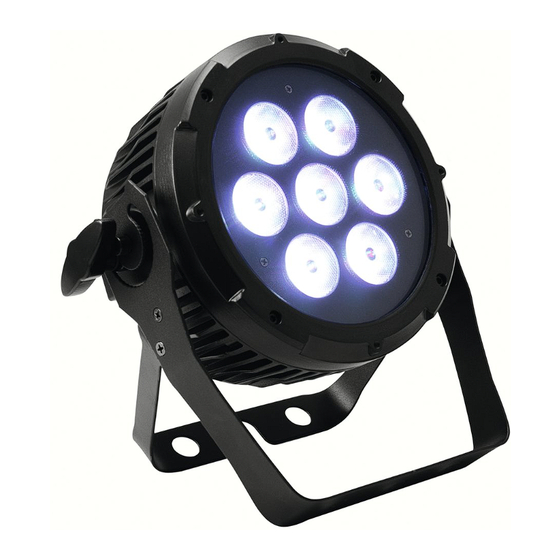

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL PRO Slim PAR-7 QCL RGBW/RGBA © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
This user manual is valid for the article numbers 51842540, 51842545 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 2/31 00074252, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PRO Slim PAR-7 QCL RGBW/RGBA entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 5: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. -
Seite 6: Gerätebeschreibung
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. -
Seite 7: Geräteübersicht
Geräteübersicht (1) Mikrofon (2) Mic-Sensitivity-Regler (3) Feststellschraube (4) DMX-Eingangsbuchse (5) DMX-Ausgangsbuchse (6) Fangseilöse (7) Display (8) Stand-/Montagebügel (9) Mode-Taste (10) Up-Taste (11) Sicherungshalter (12) Down-Taste (13) Enter-Taste (14) Spannungsver- sorgungseingang 14 15 12 13 (15) Spannungsver- sorgungsausgang INSTALLATION Das Gerät kann sowohl hängend als auch stehend installiert werden. Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu... - Seite 8 WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.
-
Seite 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 10: Anschluss Ans Netz
Bitte beachten: Es dürfen max. 8 Geräte in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der FUTURELIGHT PRO Slim PAR-7 QCL RGBW/RGBA den Betrieb auf. Das LED-Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen. -
Seite 11: Control Board
Standalone-Modus Der FUTURELIGHT PRO Slim PAR-7 QCL RGBW/RGBA lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den FUTURELIGHT PRO Slim PAR-7 QCL RGBW/RGBA vom Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder die internen Programme abspielen. -
Seite 12: Dmx-Mode
FUTURELIGHT PRO Slim PAR-7 QCL RGBW/RGBA korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere PRO Slim PAR-7 QCL RGBW/RGBA auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den PRO Slim PAR-7 QCL RGBW/RGBA über Ihren Controller ansteuern. 12/31 00074252, Version 1.0... -
Seite 13: Dmx-Protokoll
Bitte beachten Sie: Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, erscheint „d001.“ mit der definierten Startadresse auf dem Display. Werden keine Daten empfangen, erscheint „d001“ mit der definierten Startadresse. Die Meldung erscheint -wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde. - Seite 14 221 225 DD E1 87% 88% WEIß Farbtemperaturwert 5 226 230 E2 E6 89% 90% WEIß Farbtemperaturwert 6 231 235 E7 EB 91% 92% WEIß Farbtemperaturwert 7 236 240 EC F0 93% 94% WEIß Farbtemperaturwert 8 241 245 F1 F5 95% 96% WEIß...
- Seite 15 102 152 66 98 40% 60% Dimmergeschwindigkeit 1 153 203 99 CB 60% 80% Dimmergeschwindigkeit 2 204 255 CC FF 80% 100% Dimmergeschwindigkeit 3 6-Kanal-Modus Steuerkanal 1 - Rot Decimal Hexad. Percentage Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 2 - Grün Decimal Hexad.
-
Seite 16: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 17: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 50 W DMX-Steuerkanäle: 4/6/10 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon LED-Typ: 5-W-QCL Anzahl der LEDs: Abstrahlwinkel: 17° Maße (LxBxH): 228 x 100 x 252 mm Gewicht: 2,5 kg Maximale Umgebungstemperatur T 45°... -
Seite 18: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT PRO Slim PAR-7 QCL RGBW/RGBA. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 19: Health Hazard
Important: Damages caused by the disregard of this user manual are not subject to warranty. The dealer will not accept liability for any resulting defects or problems. If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. -
Seite 20: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 100-240 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 21: Description Of The Device
DESCRIPTION OF THE DEVICE Features Professional slimline LED spot with 5 W QCLs • Equipped with 7 x 4in1 quadcolor LEDs in the colors red, green, blue and white (51842540) • Equipped with 7 x 4in1 quadcolor LEDs in the colors red, green, blue and amber (51842545) •... -
Seite 22: Installation
INSTALLATION The device can be installed on the ground or on the wall or ceiling. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 23: Danger To Life
You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1, BGI 810-3). -
Seite 24: Master/Slave Operation
OPERATION After you connected the spot to the mains, the FUTURELIGHT PRO Slim PAR-7 QCL RGBW/RGBA starts running. The LED display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. -
Seite 25: Stand-Alone Mode
- DMX MODE Setting DMX Channel Mode Stand-alone mode In the stand-alone mode, the FUTURELIGHT PRO Slim PAR-7 QCL RGBW/RGBA can be used without controller. Disconnect the FUTURELIGHT PRO Slim PAR-7 QCL RGBW/RGBA from the controller. Control Board The Control Board offers several features: you can simply set the starting address or run the internal programs. -
Seite 26: Dmx-Mode
Slim PAR-7 QCL RGBW/RGBA correctly and independently from any other fixture on the DMX-chain. If several PRO Slim PAR-7 QCL RGBW/RGBA are addressed similarly, they will work synchronically. Controlling: After having addressed the PRO Slim PAR-7 QCL RGBW/RGBA, you may now start operating it via your lighting controller. 26/31... -
Seite 27: Dmx-Protocol
Note: After switching on, the device will automatically detect whether DMX 512 data is received or not. If the data is received, the display will show "d001." with the actually set address. If there is no data received at the DMX-input, the display will show "d001"... - Seite 28 226 230 E2 E6 89% 90% WHITE color temperature 6 231 235 E7 EB 91% 92% WHITE color temperature 7 236 240 EC F0 93% 94% WHITE color temperature 8 241 245 F1 F5 95% 96% WHITE color temperature 9 246 250 F6 FA 96% 98%...
- Seite 29 102 152 66 98 40% 60% Dimmer speed 1 153 203 99 CB 60% 80% Dimmer speed 2 204 255 CC FF 80% 100% Dimmer speed 3 6 channel mode Control-channel 1 - Red Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Red (0=off, 255=100% red)
-
Seite 30: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Seite 31: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 50 W DMX control channels: 4/6/10 DMX512 connection: 3-pin XLR Sound-control: via built-in microphone LED type: 5 W QCL Number of LEDs: Beam angle: 17° Dimensions (LxWxH): 228 x 100 x 252 mm Weight: 2.5 kg Maximum ambient temperature T...
