Montage
HINWEIS
Ziehen Sie die Montageschrauben nicht zu fest an, um eine Beschädigung des Kopf-
transmitters zu vermeiden.
Maximales Drehmoment = 1 Nm (¾ pound-feet).
►
4.3.1 Montage
Pos. A
8
9

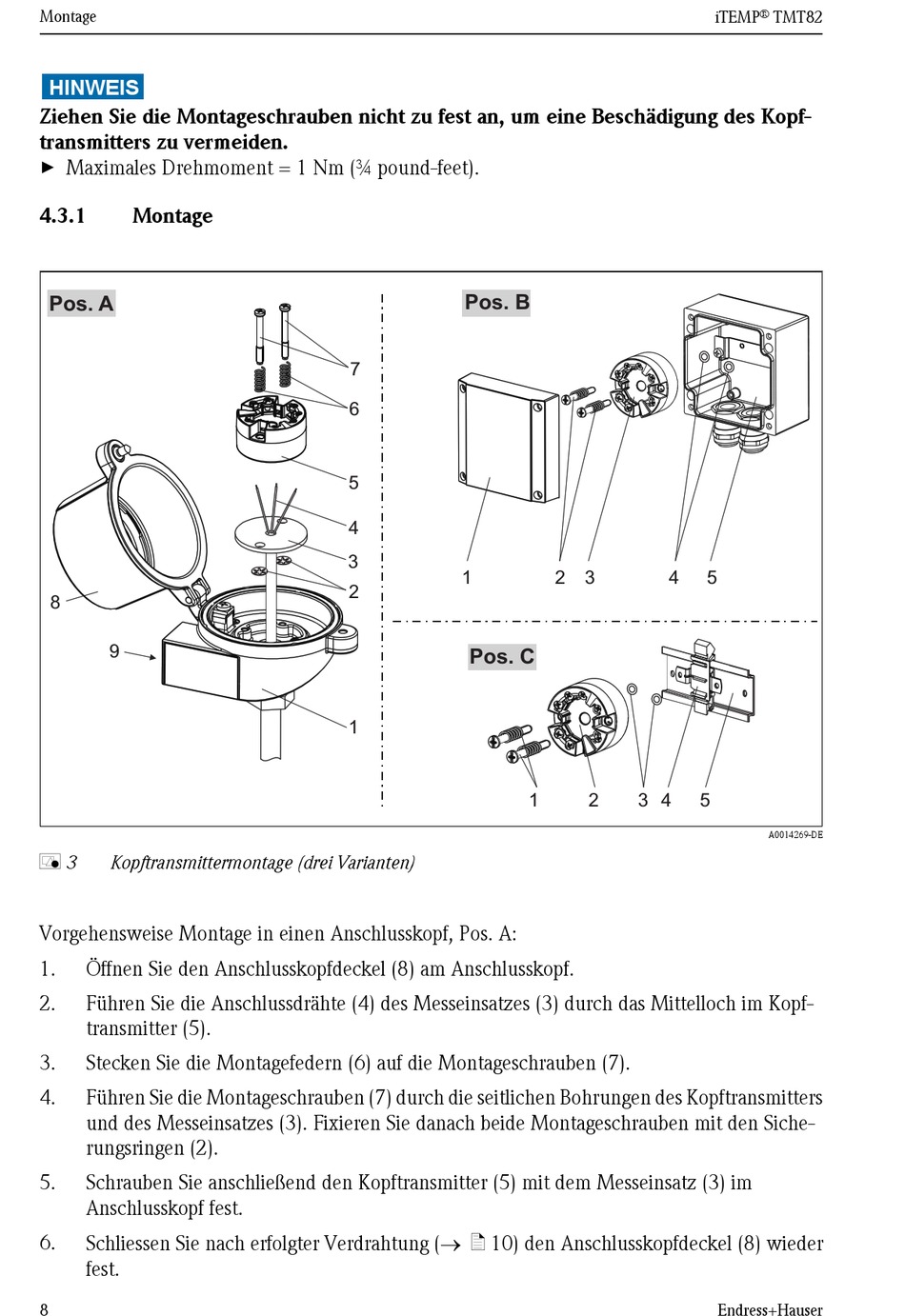

å 3 Kopftransmittermontage (drei Varianten)
Vorgehensweise Montage in einen Anschlusskopf, Pos. A:
1. Öffnen Sie den Anschlusskopfdeckel (8) am Anschlusskopf.
2. Führen Sie die Anschlussdrähte (4) des Messeinsatzes (3) durch das Mittelloch im Kopf-
transmitter (5).
3. Stecken Sie die Montagefedern (6) auf die Montageschrauben (7).
4. Führen Sie die Montageschrauben (7) durch die seitlichen Bohrungen des Kopftransmitters
und des Messeinsatzes (3). Fixieren Sie danach beide Montageschrauben mit den Siche-
rungsringen (2).
5. Schrauben Sie anschließend den Kopftransmitter (5) mit dem Messeinsatz (3) im
Anschlusskopf fest.
6.
Schliessen Sie nach erfolgter Verdrahtung (® ä 10) den Anschlusskopfdeckel (8) wieder
fest.
8
Pos. B
7
6
5
4
3
1
2
Pos. C
1
2 3 4
1 2 3 4
®
iTEMP TMT82
5
5
A0014269-DE
