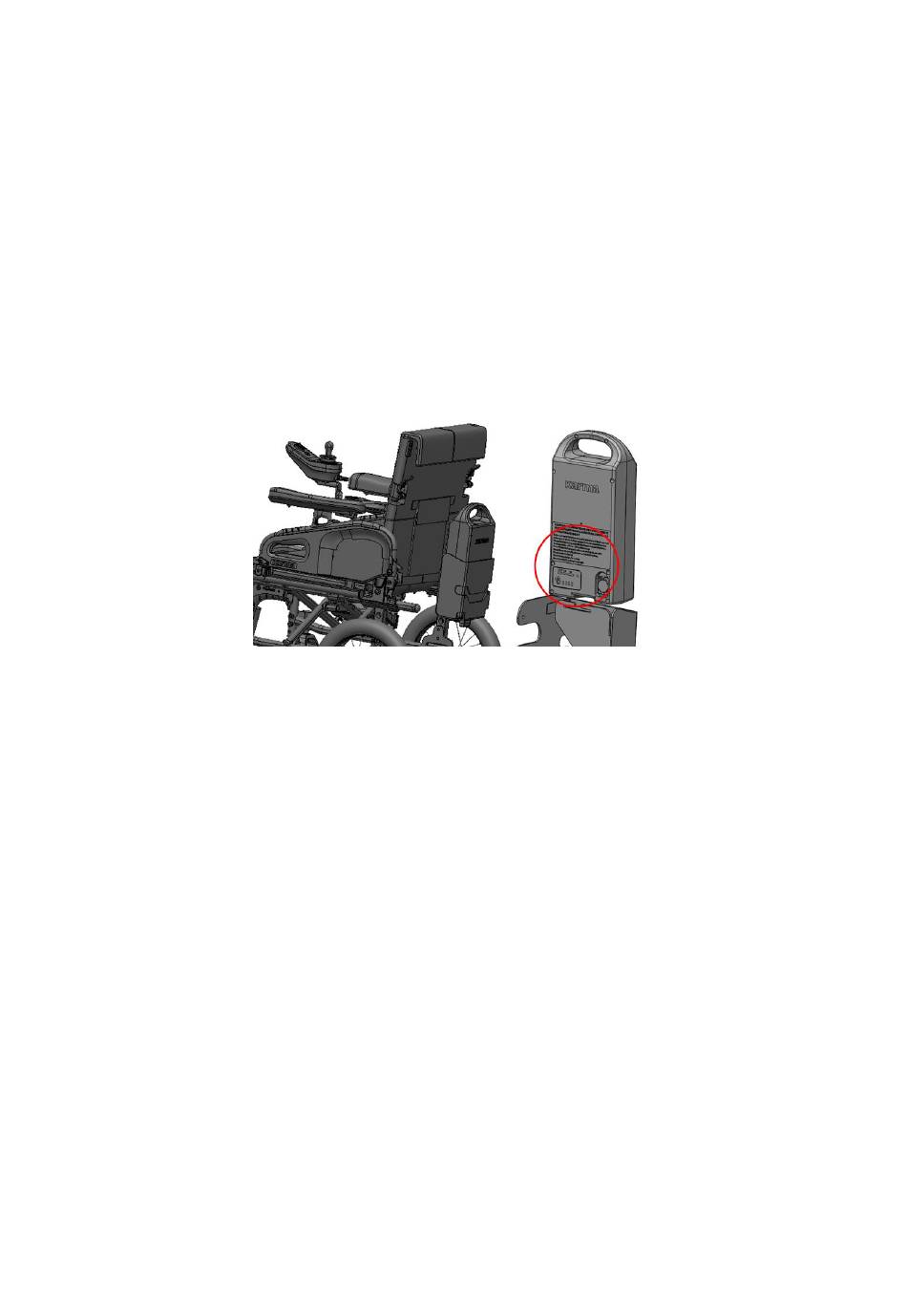

5.23 Einsetzen und Herausnehmen der Batterie
Quick Release Version
5.23.1 Lösen Sie beim Herausnehmen des Akkus den Riemen, mit dem der
Akku befestigt ist. Halten Sie den Griff des Akkus fest und heben Sie ihn nach
oben. Die Batterie kann jetzt herausgenommen werden.
5.23.1.1 Halten Sie beim Einsetzen der Batterie den Griff der Batterie fest,
stellen Sie sicher, dass die Kapazitätsangaben des Akkus nach vorne zeigen,
richten Sie den Akku an den Anschlüssen des Akkupakets aus und schieben Sie
den Akku vorsichtig nach unten in den Akkusitz. (Abbildung 5-32)
5.23.1.2 Führen Sie den Gurt durch den Griff.(Abbildung 5.44)
5.23.1.3 Befestigen Sie den Gurt, um die Batterie zu fixieren.(Abbildung 5.45)
Fix-Version
5.23.2 Die Batterie wird mit zwei zusätzlichen Schrauben im Paket befestigt.
5.23.2.1 Wenn Sie die Batterie herausnehmen, lösen Sie die beiden Schrauben
und denRiemen, mit denen er befestigt wird. Halten Sie den Griff des
Akkus fest und heben Sie ihn an. Die Batterie kann nun heraus-
genommen werden (Abbildung 5.43 bis 5.45).
5.23.2.2 Halten Sie beim Einsetzen der Batterie den Griff der Batterie, stellen Sie
sicher, dass die Kapazitätsangaben des Akkus nach vorne zeigen,
richten Sie den Akku an den Anschlüssen des Akkupacks aus und
schieben Sie den Akku vorsichtig nach unten in den Akkusitz.
(Abbildung 5.46)
Figure 5-32
31
