Kleine Terrassenmarkise T400
Nachrüstsatz Wellenabsturzsicherung

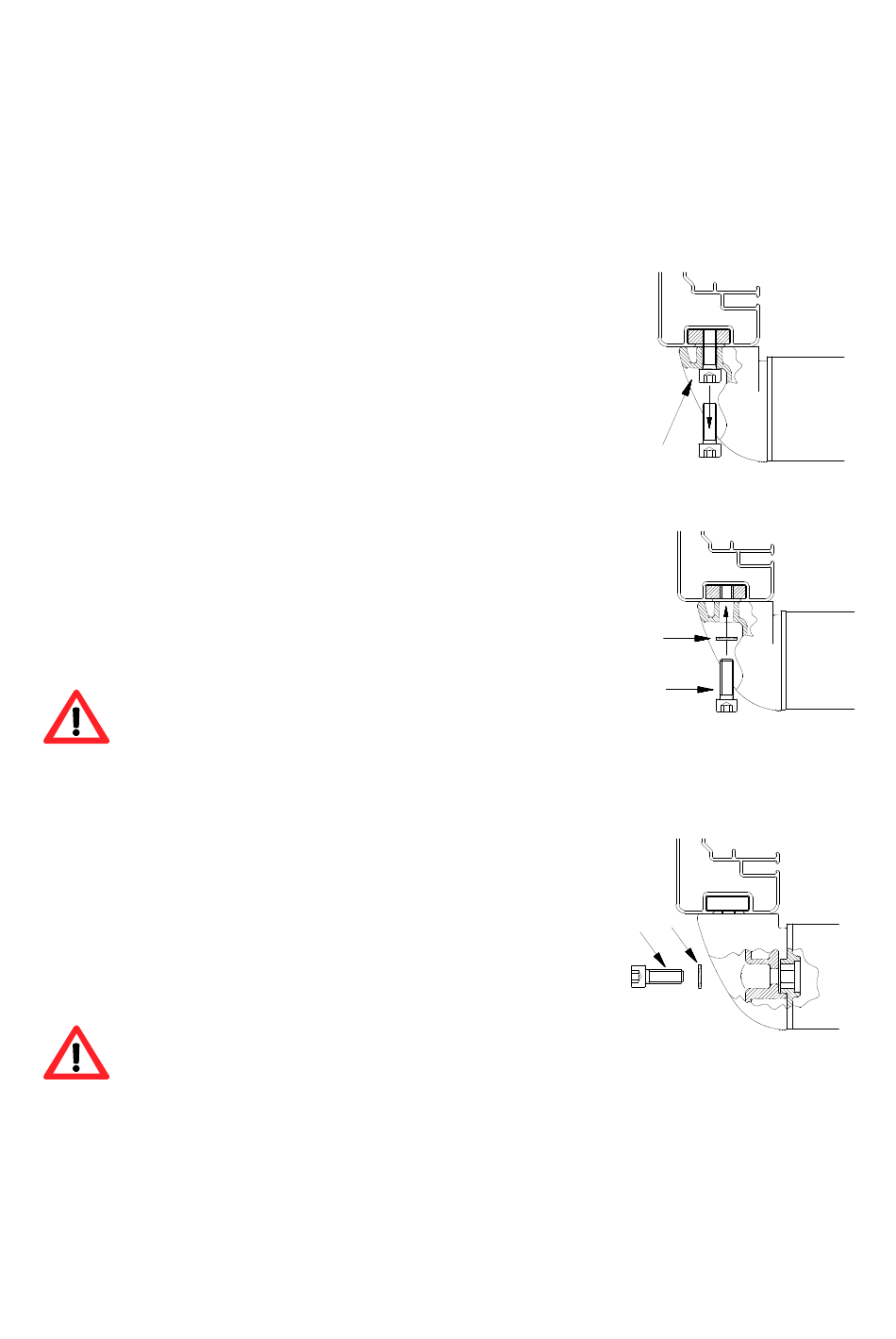

1. Sichere Verschraubungen
Verschraubung der Welle mit der Führungsschiene
Entfernen Sie die Zylinderschraube (1), die die Welle bzw. die den
Lagerzapfen mit der Schiene verbindet.
Ersetzen Sie diese gegen die Zylinderschraube (2), M8x25 DIN 912, und
dem Nord - Lock Keilsicherungsscheibenpaar (3).
Bei einer T400 mit Regenrinne verwenden Sie die vorhandene Zylinder-
Schraube
M8x35
rungsscheibenpaar (3).
Halten Sie die Welle währenddessen fest!
Verschraubung der Welle mit dem Lagerzapfen
Entfernen Sie die Zylinderschraube (4) die den Lagerzapfen mit der
Welle verbindet.
Unterlegen Sie die Zylinderschraube mit dem Nord – Lock Keilsiche-
rungsscheibenpaar (5) und schrauben die Zylinderschraube wieder
fest.
Halten Sie die Welle währenddessen fest!
Seite 1 von 2
DIN912
mit
dem
Nord
-
Lock
Keilsiche-
1
3
2
4 5
