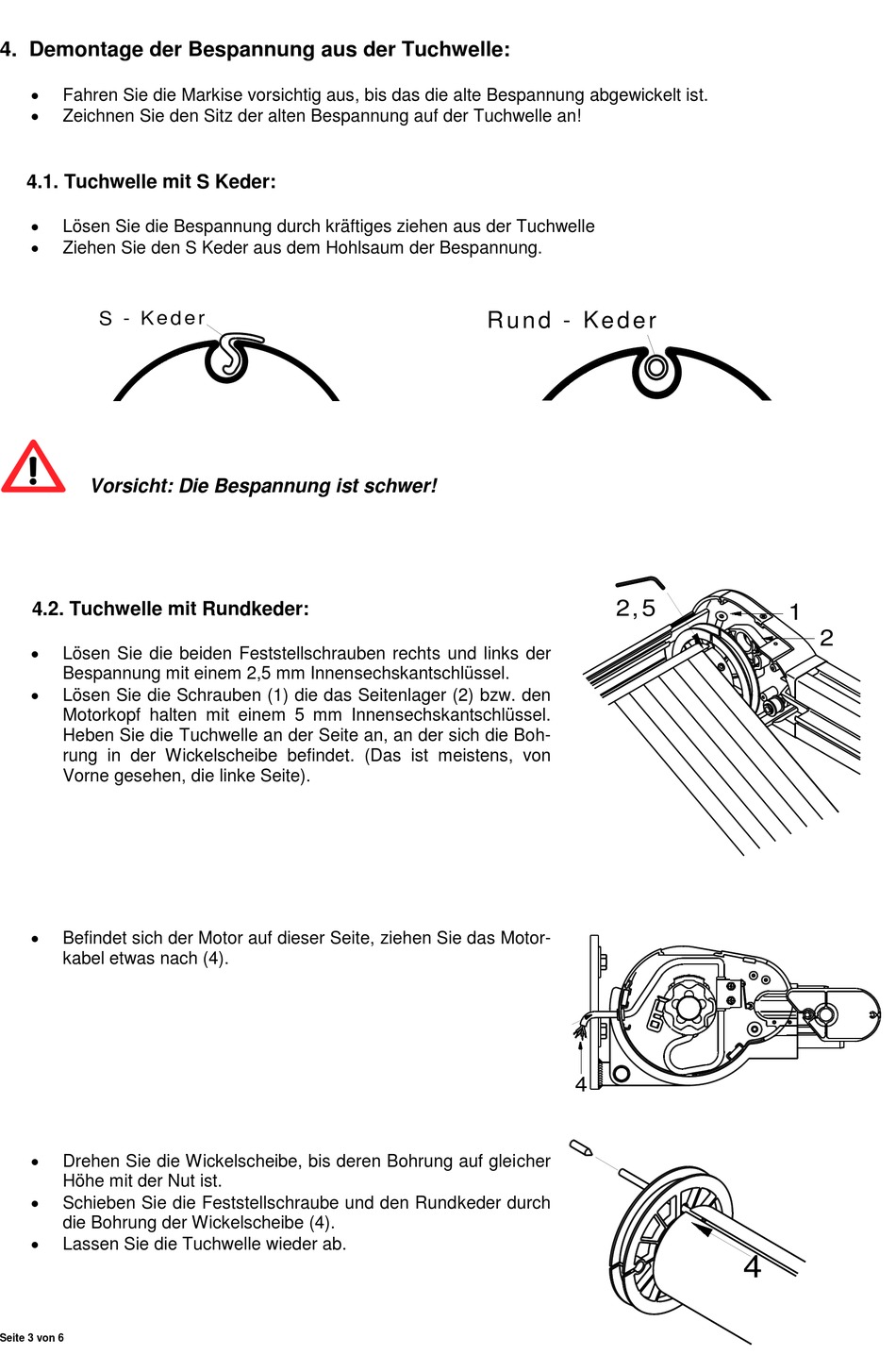

4. Demontage der Bespannung aus der Tuchwelle:

Fahren Sie die Markise vorsichtig aus, bis das die alte Bespannung abgewickelt ist.

Zeichnen Sie den Sitz der alten Bespannung auf der Tuchwelle an!

4.1. Tuchwelle mit S Keder:


Lösen Sie die Bespannung durch kräftiges ziehen aus der Tuchwelle

Ziehen Sie den S Keder aus dem Hohlsaum der Bespannung.
S - K e d e r
T u c h w e l l e
Vorsicht: Die Bespannung ist schwer!

4.2. Tuchwelle mit Rundkeder:


Lösen Sie die beiden Feststellschrauben rechts und links der
Bespannung mit einem 2,5 mm Innensechskantschlüssel.

Lösen Sie die Schrauben (1) die das Seitenlager (2) bzw. den
Motorkopf halten mit einem 5 mm Innensechskantschlüssel.
Heben Sie die Tuchwelle an der Seite an, an der sich die Boh-
rung in der Wickelscheibe befindet. (Das ist meistens, von
Vorne gesehen, die linke Seite).

Befindet sich der Motor auf dieser Seite, ziehen Sie das Motor-
kabel etwas nach (4).

Drehen Sie die Wickelscheibe, bis deren Bohrung auf gleicher
Höhe mit der Nut ist.

Schieben Sie die Feststellschraube und den Rundkeder durch
die Bohrung der Wickelscheibe (4).

Lassen Sie die Tuchwelle wieder ab.
Seite 3 von 6
R u n d - K e d e r
R u n d - K e d e r
T u c h w e l l e
2 , 5
4
T u c h w e l l e
1
2
4
