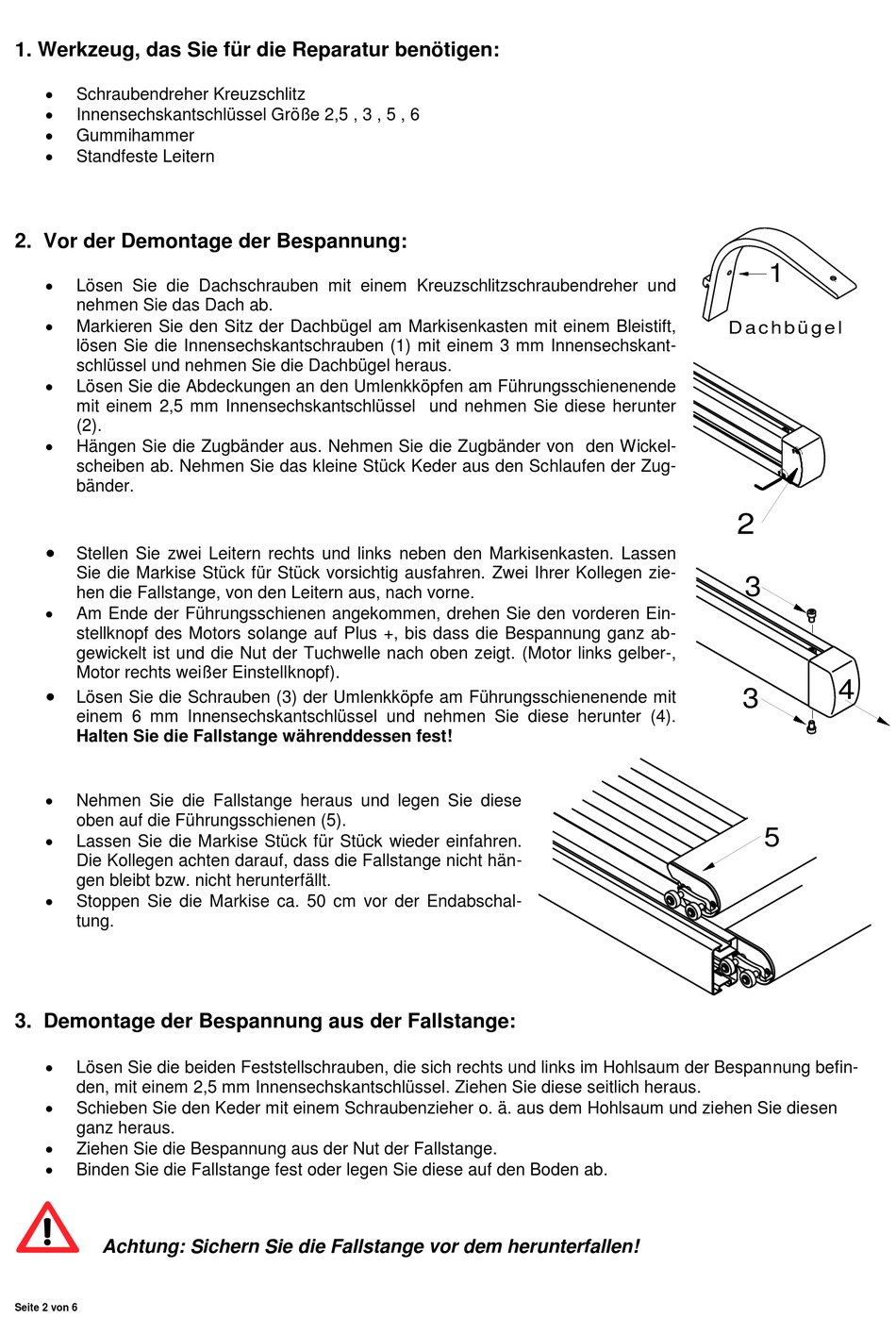

1. Werkzeug, das Sie für die Reparatur benötigen:

Schraubendreher Kreuzschlitz

Innensechskantschlüssel Größe 2,5 , 3 , 5 , 6

Gummihammer

Standfeste Leitern

2. Vor der Demontage der Bespannung:


Lösen Sie die Dachschrauben mit einem Kreuzschlitzschraubendreher und
nehmen Sie das Dach ab.

Markieren Sie den Sitz der Dachbügel am Markisenkasten mit einem Bleistift,
lösen Sie die Innensechskantschrauben (1) mit einem 3 mm Innensechskant-
schlüssel und nehmen Sie die Dachbügel heraus.

Lösen Sie die Abdeckungen an den Umlenkköpfen am Führungsschienenende
mit einem 2,5 mm Innensechskantschlüssel und nehmen Sie diese herunter
(2).

Hängen Sie die Zugbänder aus. Nehmen Sie die Zugbänder von den Wickel-
scheiben ab. Nehmen Sie das kleine Stück Keder aus den Schlaufen der Zug-
bänder.

Stellen Sie zwei Leitern rechts und links neben den Markisenkasten. Lassen
Sie die Markise Stück für Stück vorsichtig ausfahren. Zwei Ihrer Kollegen zie-
hen die Fallstange, von den Leitern aus, nach vorne.

Am Ende der Führungsschienen angekommen, drehen Sie den vorderen Ein-
stellknopf des Motors solange auf Plus +, bis dass die Bespannung ganz ab-
gewickelt ist und die Nut der Tuchwelle nach oben zeigt. (Motor links gelber-,
Motor rechts weißer Einstellknopf).

Lösen Sie die Schrauben (3) der Umlenkköpfe am Führungsschienenende mit
einem 6 mm Innensechskantschlüssel und nehmen Sie diese herunter (4).
Halten Sie die Fallstange währenddessen fest!

Nehmen Sie die Fallstange heraus und legen Sie diese
oben auf die Führungsschienen (5).

Lassen Sie die Markise Stück für Stück wieder einfahren.
Die Kollegen achten darauf, dass die Fallstange nicht hän-
gen bleibt bzw. nicht herunterfällt.

Stoppen Sie die Markise ca. 50 cm vor der Endabschal-
tung.
3. Demontage der Bespannung aus der Fallstange:

Lösen Sie die beiden Feststellschrauben, die sich rechts und links im Hohlsaum der Bespannung befin-
den, mit einem 2,5 mm Innensechskantschlüssel. Ziehen Sie diese seitlich heraus.

Schieben Sie den Keder mit einem Schraubenzieher o. ä. aus dem Hohlsaum und ziehen Sie diesen
ganz heraus.

Ziehen Sie die Bespannung aus der Nut der Fallstange.

Binden Sie die Fallstange fest oder legen Sie diese auf den Boden ab.
Achtung: Sichern Sie die Fallstange vor dem herunterfallen!
