5. Installation des Antriebs

5.1

Befestigung der Laufschiene VALOR

Alle Maße sind in Millimetern (mm) ausgedrückt, wenn nicht anders angegeben.

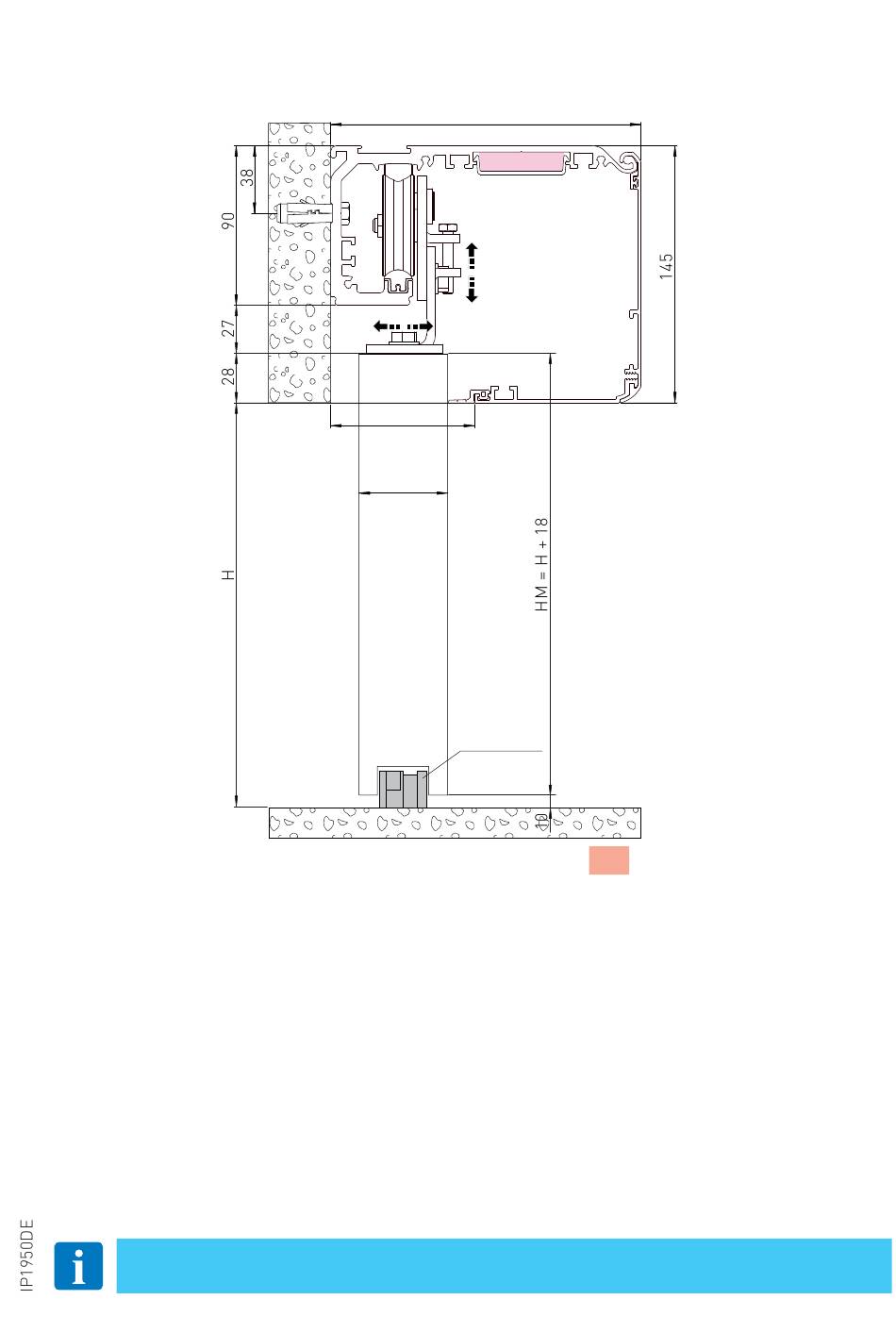

Auf der Abbildung werden die Maße für die Wandmontage des Antriebs VALOR angegeben. Türblätter
oder Flügel aus Fremdprofilen können wie abgebildet.
Wenn die Flügel mit DITEC Profilen der Baureihen: ausgeführt werden finden Sie die Maße in den
entsprechenden Handbüchern.
ACHTUNG: Wenn die Flügel mit einer Durchbohrungsvorrichtung versehen sind, benutzen Sie die
Laufwagen mit den Langlöchern mit 3 Fixierpunkten.
Die Laufschiene mit entsprechenden Schrauben an der Wand oder dem Träger mit einem Abstand
von ca. 800 mm befestigen.
Sicherstellen, dass der Laufschiene ausgerichtet ist und der Montageuntergrund gerade, winkelig
und ohne Unebenheiten ist. Eventuelle Unebenheiten müssen ausgeglichen werden.
ACHTUNG: Die Befestigung der Laufschiene an der Wand muss sicher und dem Gewicht der
Flügel angemessen sein.
ANMERKUNG: Die Funktionsgarantie und die angegebenen Leistungen werden nur mit
Zubehör und Sicherheitsvorrichtungen von DITEC erzielt.
175
+/- 8
+/- 6
80
70 max
0KP515AB
7
Bereich für den Kabeldurchzug
