6. Elektrische Anschlüsse
Die elektrischen Anschlüsse und die Inbetriebnahme werden im Installationshandbuch der
Steuerung EL20 erklärt.
Vergewissern Sie sich, dass der gelb/grüne
Leiter mindestens 30 mm länger ist
Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit
denen des Stromversorgungsnetzes übereinstimmen.
Am Versorgungsnetz einen allpoligen Schalter/Trennschalter mit Öffnungsabstand der Kon-
takte von mindestens 3 mm einbauen. Prüfen, ob sich vor der Stromanlage ein passender
Fehlerstromschutzschalter und ein Überstromschutz befinden.

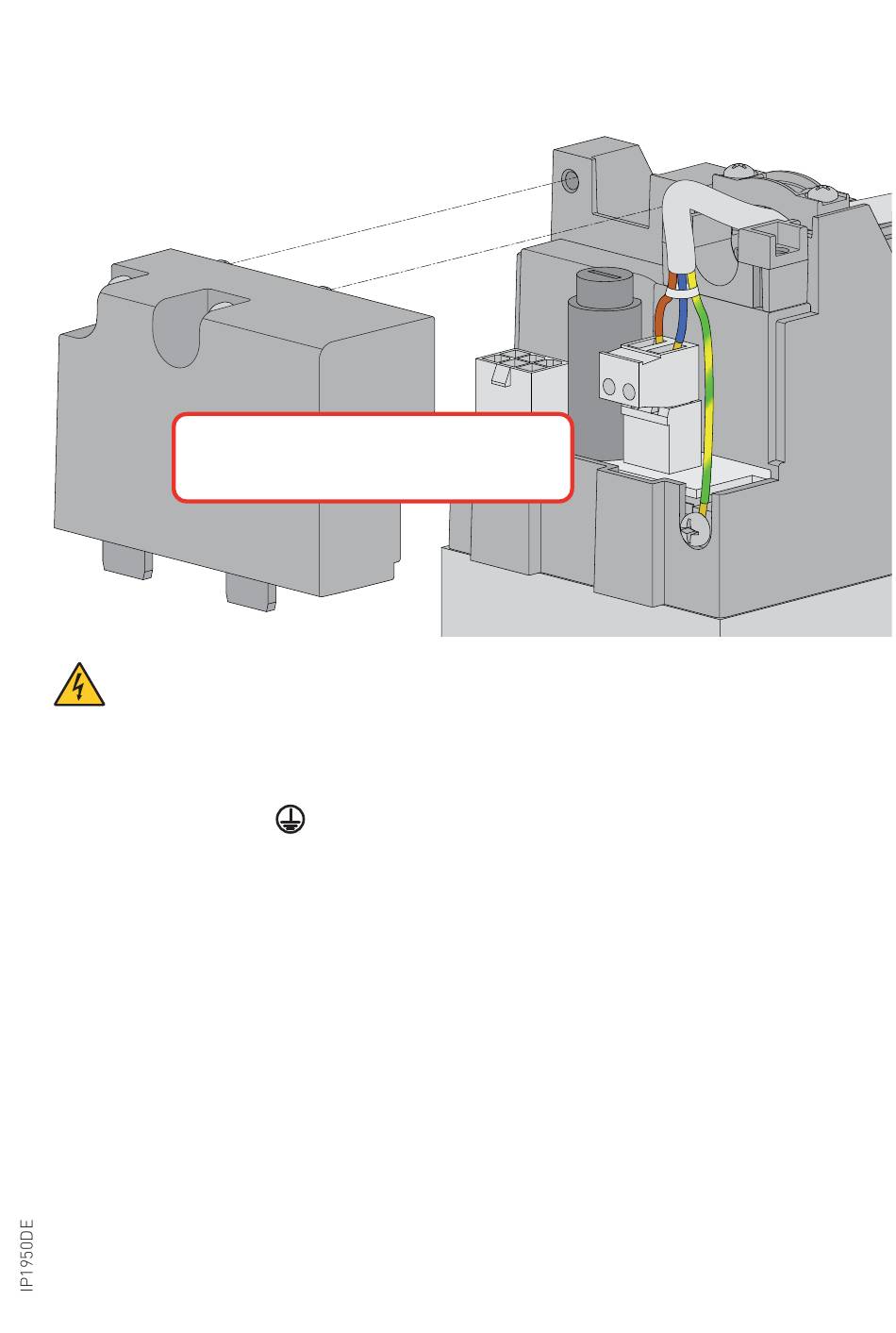

Ein Stromkabel vom Typ H05RN-F 3G1,5 oder H05RR-F 3G1,5 verwenden und es an die Klem-
men L (braun), N (blau),
sern Sie sich, dass der gelb/grüne Leiter mindestens 30 mm länger ist als der braune und
blaue Leiter.
Das Kabel mit dem entsprechenden Kabelbinder befestigen und die Schutzhülle des Kabels
nur bei der Klemme abziehen.
Der Anschluss an das Stromnetz im Außenbereich des Antriebs muss über einen eigenen Ka-
nal erfolgen, der von den Anschlüssen zu den Steuer- und Schutzeinrichtungen getrennt ist.
Der Kanal muss über eine Bohrung mit einem Durchmesser von maximal Ø16 mm einige
Zentimeter in den Antrieb hinein geführt werden.
Sicherstellen, dass keine scharfen Kanten vorhanden sind die das Stromkabel beschädigen
können.
Sicherstellen, dass die Leitungen des Stromnetzes (230 V) und die Leitungen für die Strom-
versorgung des Zubehörs (24 V) getrennt verlaufen.
als der braune und blaue Leiter
(gelb/grün) anschließen, die sich im Antrieb befinden. Vergewis-
