5.5 Installation und Einstellung der Flügel VALOR - VALOR H
Sicherstellen, dass Gegenhalterolle wie auf der Abbildung angegeben eingestellt ist [d].
Den Flügel mit den Schrauben [a] am Laufwagen befestigen.
Die Laufrollen dürfen nicht über die Abmessungen des Flügels hervorstehen.
Dabei die Maße einhalten, die auf der Abbildung VALOR 2, VALOR 1 RE und VALOR 1 LI angegeben
werden, die Schrauben [a] befestigen.
Die Schrauben [b] lockern, die Höhe des Flügels mit der Schraube [c] einstellen und die Schrauben
[b] befestigen.
Sicherstellen, dass die Bewegung frei und ohne Reibungen verläuft, und dass alle Laufrollen auf
der Führung aufliegen. Dazu den Flügel manuell bewegen.
ACHTUNG: Zwischen den Glasflügeln ohne Mitteldichtungen in Schließposition mindestens 10 mm
Abstand lassen, um einen Kontakt zwischen den Scheiben zu vermeiden.
c d
d
b a b

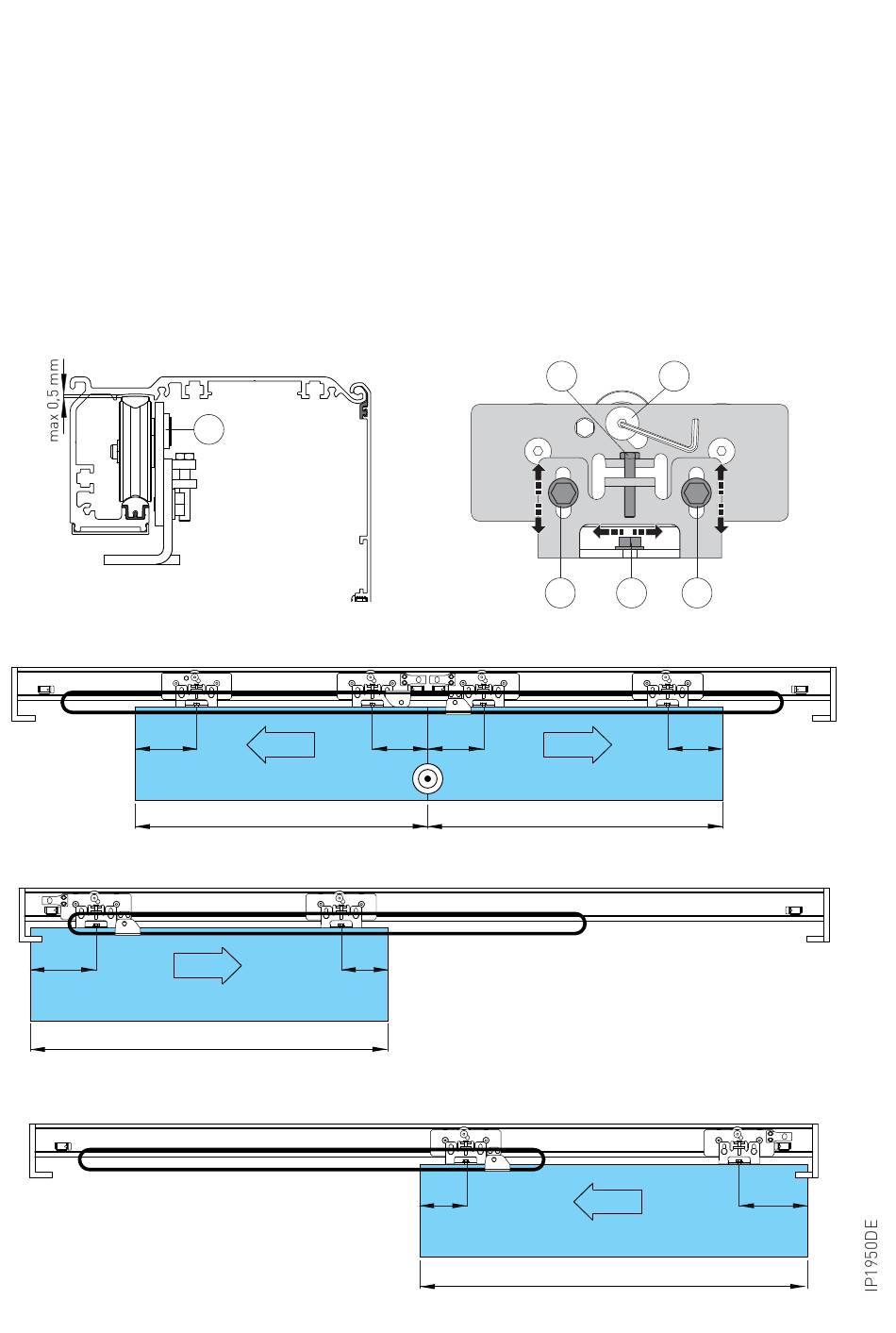

VALOR ZWEIFLÜGELIG
150 150 150 150
OPEN OPEN
LM LM
VALOR 1 EINFLÜGELIGE ÖFFNUNGSRICHTUNG RECHTS
200 150
OPEN
LM
VALOR 1 EINFLÜGELIGE ÖFFNUNGSRICHTUNG LINKS
150 200
OPEN
LM
