6. Montage
Sofern nichts anderes angegeben wird, gelten alle Maße in Millimetern (mm).
6.1 Einleitende Kontrollen
Prüfen, ob die Konstruktion des Tors widerstandsfähig ist und die Schaniere geschmiert sind. Für
die Öffnung und Schließung ist je ein Anschlag vorzusehen.
ANMERKUNG: ist ein Flügel des Tores länger als 2,5 m, wird ein Elektroschloss empfohlen.
6.2 Installation der Einbauzarge
Die Installation der Einbauzarge wie im zugehörigen Handbuch beschrieben ausführen.
Schließen Sie den Dränageablauf an den Fundamentkasten an. Wenn es keine Ablau-
fanlage gibt, muss eine eine entsprechende Versickerung vorgesehen werden. Die
Schutzart IP67 des Getriebemotors ist zu beachten.
Eine schlechte Dränage vom Fundamentkasten kann den Getriebemotor beschädi-
gen und einen Garantieverfall bewirken.
6.3 Installation des Hebelarms
Die Auswahl und Installation des Hebelsystems wie im zugehörigen Handbuch beschrieben
ausführen.
6.4 Installation der Flügelentriegelung
Die Auswahl und Installation der Flügelentriegelung wie im zugehörigen Handbuch beschrieben
ausführen.
ACHTUNG: um die Installation der Entriegelung einfacher zu gestalten, empfehlen wir die Positio-
nierung des Tores in der Mitte der Einbauzarge sowie das Entfernen des Deckels um genügend
Platz für das Festziehen der Schrauben zu schaffen.

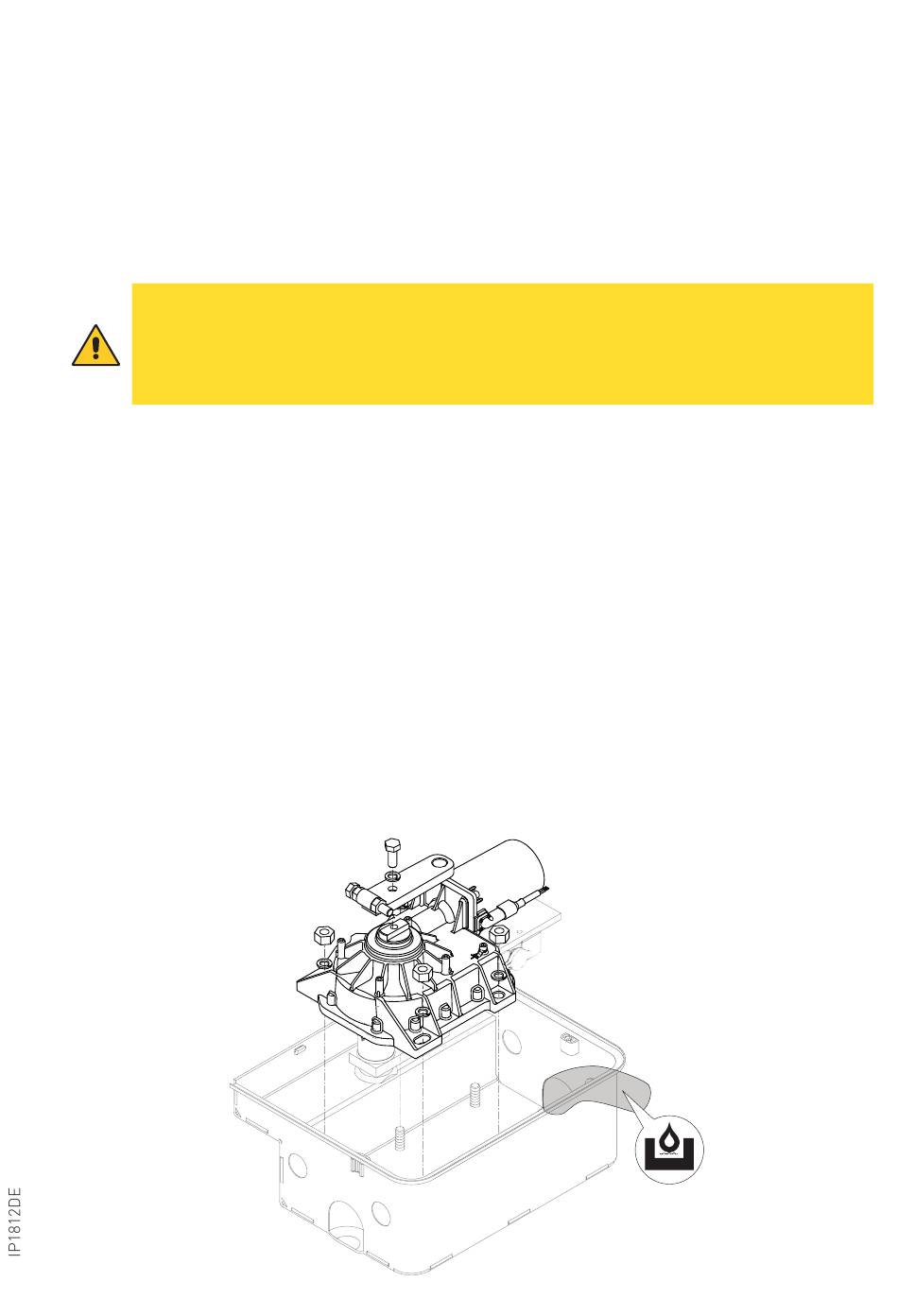

6.5 Installation des Getriebemotors
Nach erfolgreicher Installation der Einbauzarge, der zuge-hörigen Hebelsysteme und der Flü-
gelentriegelung mit der Installation des Getriebemotors wie in der Abbildung aufgezeigt fortsetzen.
ANMERKUNG: das abgebildete Beispiel zeigt die Installation des Motors am rechten Torflügel.
Den Boden der Einbauzarge von Erde und Betonresten befreien, damit der Getriebemotor eine
einwandfreie Auflage besitzt.
59
