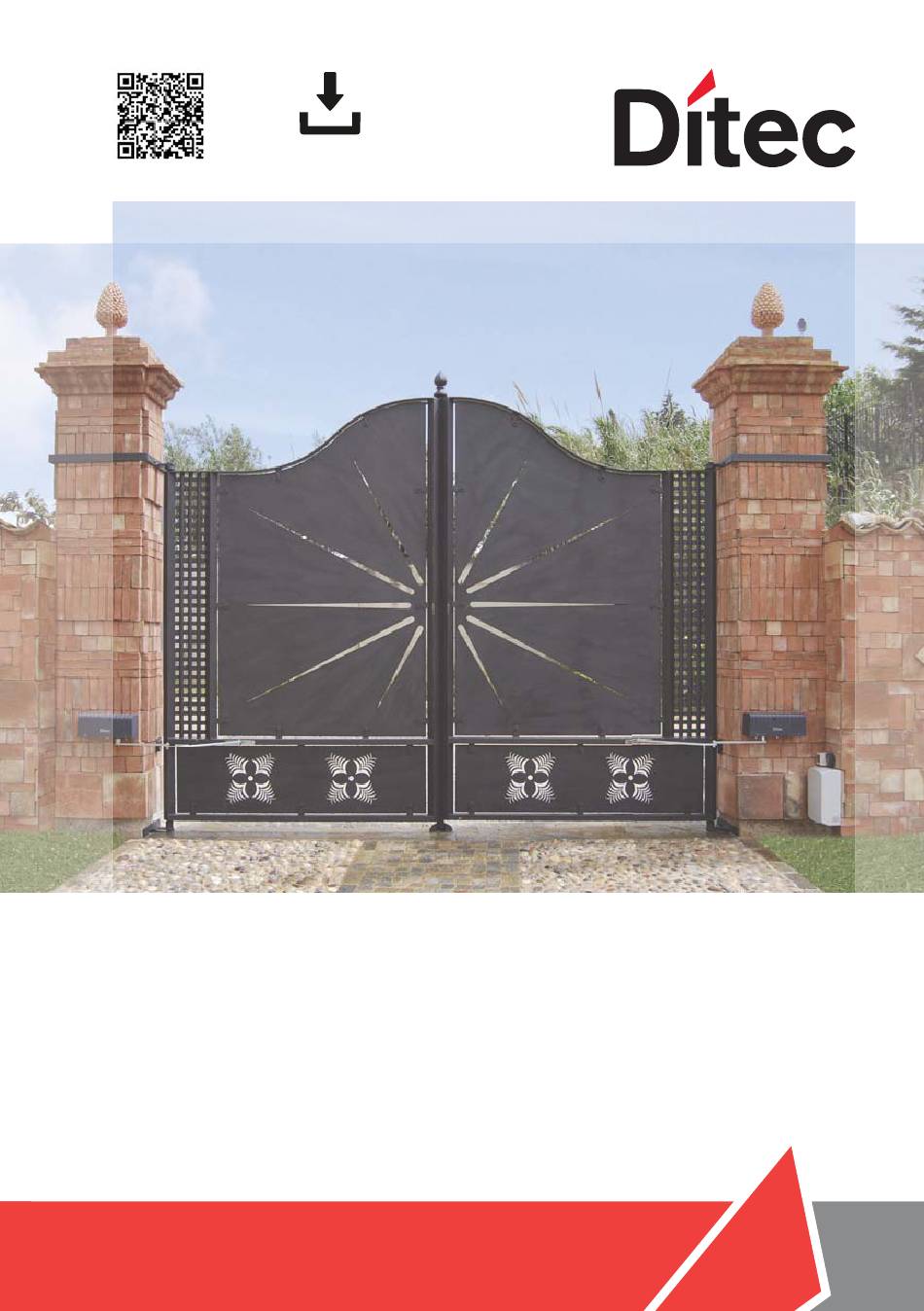

- Seite 1 Letzte Version des Handbuchs IP1725DE • 2023-01-23 Technisches Handbuch Ditec ARC Drehtorantrieb (Übersetzung der Originalanleitung) www.ditecautomations.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einbauerklärung für unvollständige Maschinen ......................4 Technische daten ..........................5 Hinweise zum Gebrauch ........................... 6 Maschinenrichtlinie ........................... 6 Installationsbeispiel ..........................7 Abmessungen und Komponenten ......................8 Montage ..............................9 Einleitende Kontrollen ........................... 9 Installation des Getriebemotors ......................9 Elektrische Anschlüsse ........................... -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise ACHTUNG! Wichtige Sicherheitshinweise.Beachten Sie diese Hinweise sorgfältig.Die Nicht- beachtung der in dieser Anleitung enthaltenen Informationen kann zu schweren Verletzungen oder Schäden am Gerät führen. Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Dieses Handbuch und die Handbücher für etwaiges Zubehör können unter www.ditecautomations.com heruntergeladen werden Verletzungen oder Schäden am Gerät führen. -
Seite 4: Einbauerklärung Für Unvollständige Maschinen
Lodjursgatan 10 SE-261 44 Landskrona Schweden erklären in alleiniger Verantwortung, dass der Gerätetyp mit Namen: Ditec ARC BH Nicht selbsthemmender Antrieb für Drehtore bis zu 2,5 m Ditec ARC 1BH Nicht selbsthemmender Antrieb für Drehtore bis zu 5 m Er entspricht den folgenden Richtlinien und deren Änderungen: 2006/42/EG Maschinenrichtlinie (MD), bezüglich der folgenden grundlegenden Gesundheits- und... -
Seite 5: Technische Daten
1. Technische daten ARCBH ARC1BH Nicht selbsthemmend für Flügel bis zu Nicht selbsthemmend für Flügel bis zu 2,5 m Endlagenerkennung Drehendschalter (optional) (Endschalter) Stromversorgung 24 V 24 V Leistungsaufnahme 12 A maximal Leistungsaufnahme 75 W nom. 290 W nom. Maximaler Schub 150 Nm 300 Nm Maximaler Hub... -
Seite 6: Hinweise Zum Gebrauch
1.1 Hinweise zum Gebrauch Verwendung: INTENSIV (Für Zugänge zu Eigentumswohn-anlagen, Industriebetrieben, Parkplätze mit intensiv genutzten Einfahrten). - Die effektiven Betriebsleistungen beziehen sich auf das empfohlene Gewicht (2/3 des zulässigen Höchstgewichtes) und bei einer Umgebungstemperatur von 25°C. Die Verwendung mit dem zulässigen Höchstgewicht kann die oben angegebenen Betriebsleistungen mindern. -
Seite 7: Installationsbeispiel
Halbversenkter Schlüsselschalter ohne Zylinder AXK5NI AXR7 RFID-Lesegerät 5 x 0,5 mm² Ditec ARCBH Getriebemotor für Flügel bis zu 2,5 m 2 x 1,5 mm² Ditec ARC1BH Getriebemotor für Flügel bis zu 5 m Die Stromversorgung an einen allpoligen Schalter mit einem Öffnungsabstand der Kontakte von mindestens 3 mm anschließen (nicht mitgeliefert). -
Seite 8: Abmessungen Und Komponenten
3. Abmessungen und Komponenten Ø9 Ø9 Ø9 Bez. Beschreibung Deckel Befestigungsplatte Torhalterung... -
Seite 9: Montage
4. Montage Sofern nichts anderes angegeben wird, gelten alle Maße in Millimetern (mm). 4.1 Einleitende Kontrollen Prüfen Sie, ob die Torkonstruktion stabil und leichtgängig ist. Für die Endlagen müssen mechanische Toranschläge (bzw. Endschalter) vorhanden sein. 90° ~120° min 360 min 360 4.2 Installation des Getriebemotors - Entfernen Sie den Getriebemotor von der Befestigungsplatte [2]. - Seite 10 - Befestigen Sie die Gelenkarme wie in der Abbildung gezeigt. ACHTUNG: Bringen Sie den Flügel in die vollständig geschlossene Position und richten Sie die Arme über die Bohrungen [A] aus. - Die Gelenke der Arme müssen geschmiert und die Schrauben so angezogen werden, dass die Bewegung der Arme nicht blockiert wird.
-
Seite 11: Elektrische Anschlüsse
5. Elektrische Anschlüsse HINWEIS: Die elektrischen Anschlüsse und die Inbetriebnahme der Getriebemotoren werden in den Installationshandbüchern der elektronischen Steuerungen erläutert. Ditec ARCBH Ditec ARC1BH Elektronische Steuerung LCU30H-HJ - LCU40H-HJ LCU40H-HJ Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen des Stromver- sorgungsnetzes übereinstimmen. - Seite 12 24V~ BATTERY AKKULADEGERÄT CHARGER (SBU) AUX1 AUX2 STECKKARTE DOWN ENTER RADIO RX ZENPRS ZENRS 30 2 3 4 9 13 36 35 34 33 32 31 30 5 20 0 1 6 0 1 8 Alimentazione Stromversorgung 230 V~ 230 V~ Polarität L-N 50 / 60 Hz 50/60 Hz...
-
Seite 13: Installation Von Zubehör
6. Installation von Zubehör 6.1 Mechanische Endanschläge ARCFB Installieren Sie die Anschläge wie in der Abbildung unten dargestellt. Stellen Sie die Anschläge mit Hilfe der Schrauben [A] und Muttern [B] ein. 6.2 Gruppe Drehendschalter BOXFC1 Bez. Beschreibung Mikroschalter Flansche Nocken... -
Seite 14: Installation Der Drehendschalter
- Installation der Drehendschalter HINWEIS: Zu den Anschlüssen siehe „Ein- stellung der Drehendschalter“, Punkt 7. ≥1mm Ziehen Schrauben nicht fest ACHTUNG: Stellen Sie sicher, dass zwischen dem Getriebemotor und den für die Einstellung, Nocken des Endschalters ein Abstand von mindestens 1 mm besteht. siehe nächster Absatz... -
Seite 15: Einstellung Des Drehendschalters Für Rechten Antrieb
Einstellung des Drehendschalters für rechten Antrieb Schließen Sie den Flügel vollstän- dig [1] und bewegen Sie den Nock- en, um den Schließmikroschalter zu aktivieren [2]. Ziehen Sie die Schraube des Nockens fest [3]. Öffnen Sie den Flügel vollständig [4] und bewegen Sie den Nocken, um den Öffnungsmikroschalter zu aktivieren [5]. -
Seite 16: Einstellung Des Drehendschalters Für Linken Antrieb
Einstellung des Drehendschalters für linken Antrieb Schließen Sie den Flügel vollstän- dig [1] und bewegen Sie den Nock- en, um den Schließmikroschalter zu aktivieren [2]. Ziehen Sie die Schraube des Nockens fest [3]. Öffnen Sie den Flügel vollständig [4] und bewegen Sie den Nocken, um den Öffnungsmikroschalter zu aktivieren [5]. -
Seite 17: Schlüsselgriff Mit Entriegelungsschlaufe Deb04
6.3 Schlüsselgriff mit Entriegelungsschlaufe DEB04 Um den DEB04-Auslösegriff korrekt zu installi- eren, gehen Sie wie folgt vor: • Den Stift [A] in die Befestigungsplatte [B] des Mantels einführen, den Einsteller [C] auf die Platte [B] schrauben und mit Mutter und Un- terlegscheibe am Getriebemotor befestigen. -
Seite 18: Regelmäßiger Wartungsplan
7. Regelmäßiger wartungsplan Führen Sie die nachstehenden Arbeitsschritte und Überprüfungen alle 6 Monate oder 36.000 Zyklen entsprechend der Häufigkeit der Verwendung des Antriebs durch. Unterbrechen Sie die 230 V~Stromversorgung und entfernen Sie die Akkus (falls vorhanden): - Schmieren Sie die Hebelwerke des Getriebemotors. - Schmieren Sie den Drehzapfen des Flügels.
