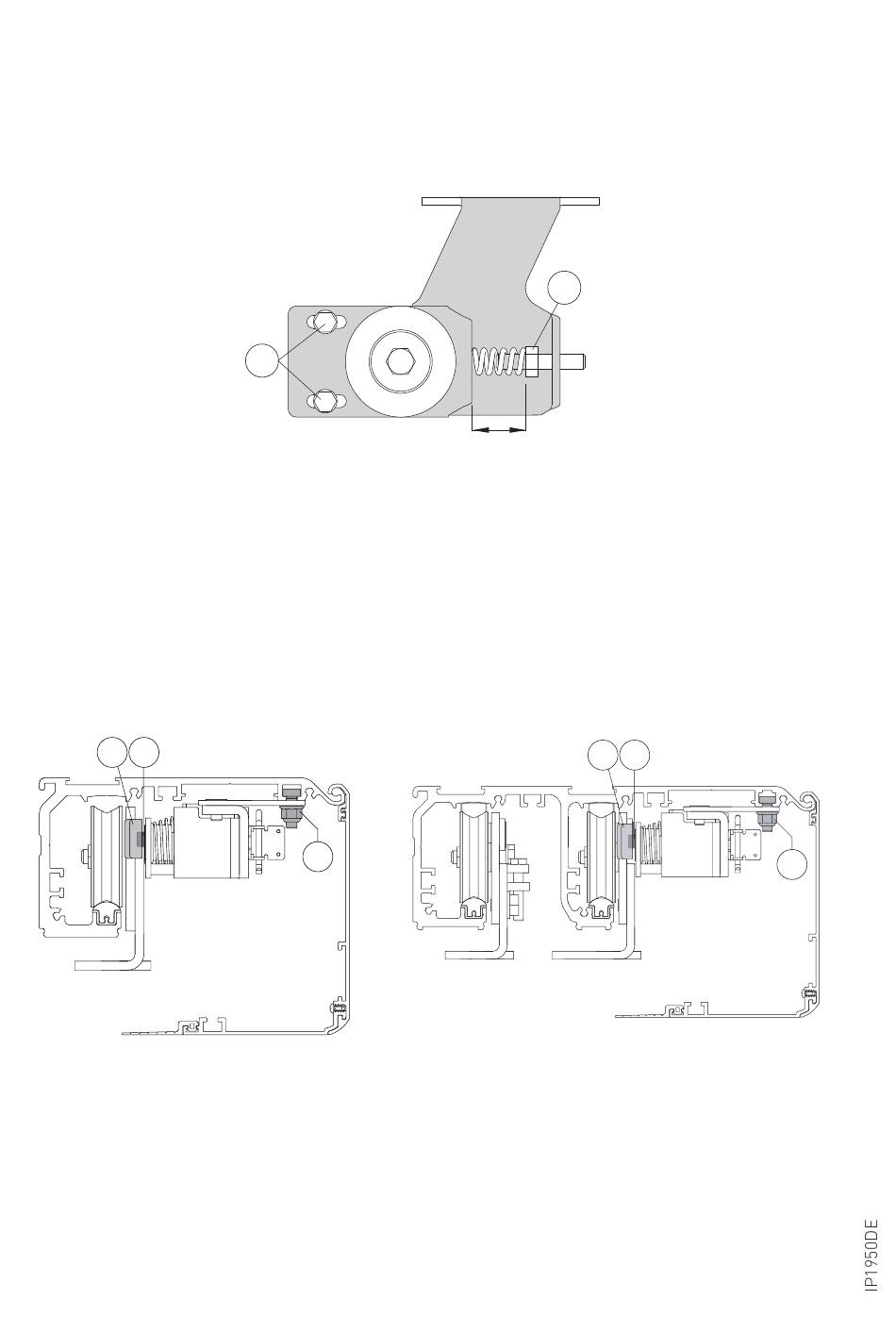

5.8 Zahnriemenenspannung
Die Schrauben [a] lockern, die Schraube [b] abschrauben, bis die Feder auf 22 mm (wenn die
Länge des Antriebs unter 2600 mm liegt) oder 20 mm (wenn die Länge des Antriebs über 2600
mm liegt) gepresst wird.
Die Einstellung fixieren, indem man Schrauben [a] anzieht.
ACHTUNG: Eine nicht korrekte Einstellung beeinträchtigt den Betrieb des Antriebs.
5.9

Installation der Verriegelung

Die Flügel in die Schließstellung bringen.
Die Verriegelung mit den mitgeliefertem Schrauben [a] am Profil des Kastens fixieren.
Den Bolzen der Verriegelung [b] und den Einhakbügel der Verriegelung [c] zentrieren und manuell
den einwandfreien Betrieb prüfen.
Den Bolzen der Verriegelung und den Einhakbügel der Verriegelung leicht schmieren.
c b
a
a
16
b
LT<2600 = 22 mm
LT≥2600 = 20 mm
c b
a
