5.6 Installation und Einstellung der Flügel VALOR T

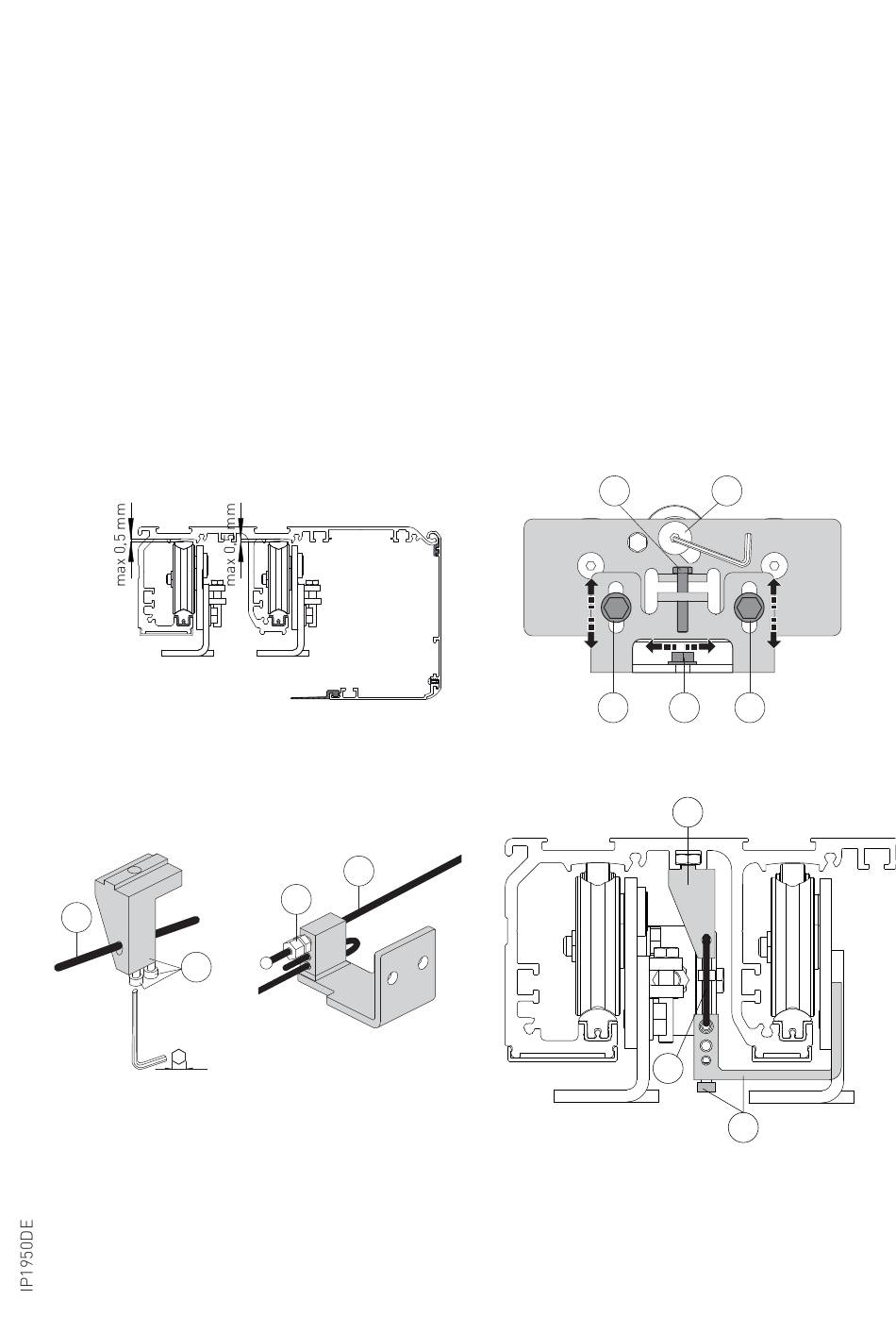

Sicherstellen, dass die Gegenhalterolle [d] wie auf der Abbildung angegeben eingestellt ist.
Den Flügel mit den Schrauben [a] am Laufwagen befestigen.
Die Laufrollen dürfen nicht über die Abmessungen des Flügels hervorstehen.
Dabei die Maße einhalten, die auf der Abbildung VALOR 2+2, VALOR 1+1 RE und VALOR 1+1 LI
angegeben werden, die Einstellung mit den Schrauben [a] befestigen.
Die Schrauben [b] lockern, die Höhe des Flügels mit der Schraube [c] einstellen und die Schrauben
[b] befestigen.
Sicherstellen, dass die Bewegung frei und ohne Reibungen verläuft, und dass alle Laufrollen auf
der Führung aufliegen. Dazu den Flügel manuell bewegen.
Um die Überlappung der Flügel einzustellen, wie folgt vorgehen:
- Die Flügel in die geschlossene Position bringen.
- Den Flügel in der Zuposition fixieren.
- [g] lockern und den Flügel verschieben und dabei die Überlappung erhöhen oder verringern.
- [g] anziehen.
Um die Spannung der Zugseile einzustellen, die Kontermutter der Einstellschraube [e] lösen.
Das Seil korrekt spannen und dann mit der Kontermutter fixieren.
