Befestigung der Laufschiene VALOR T

KPAM45

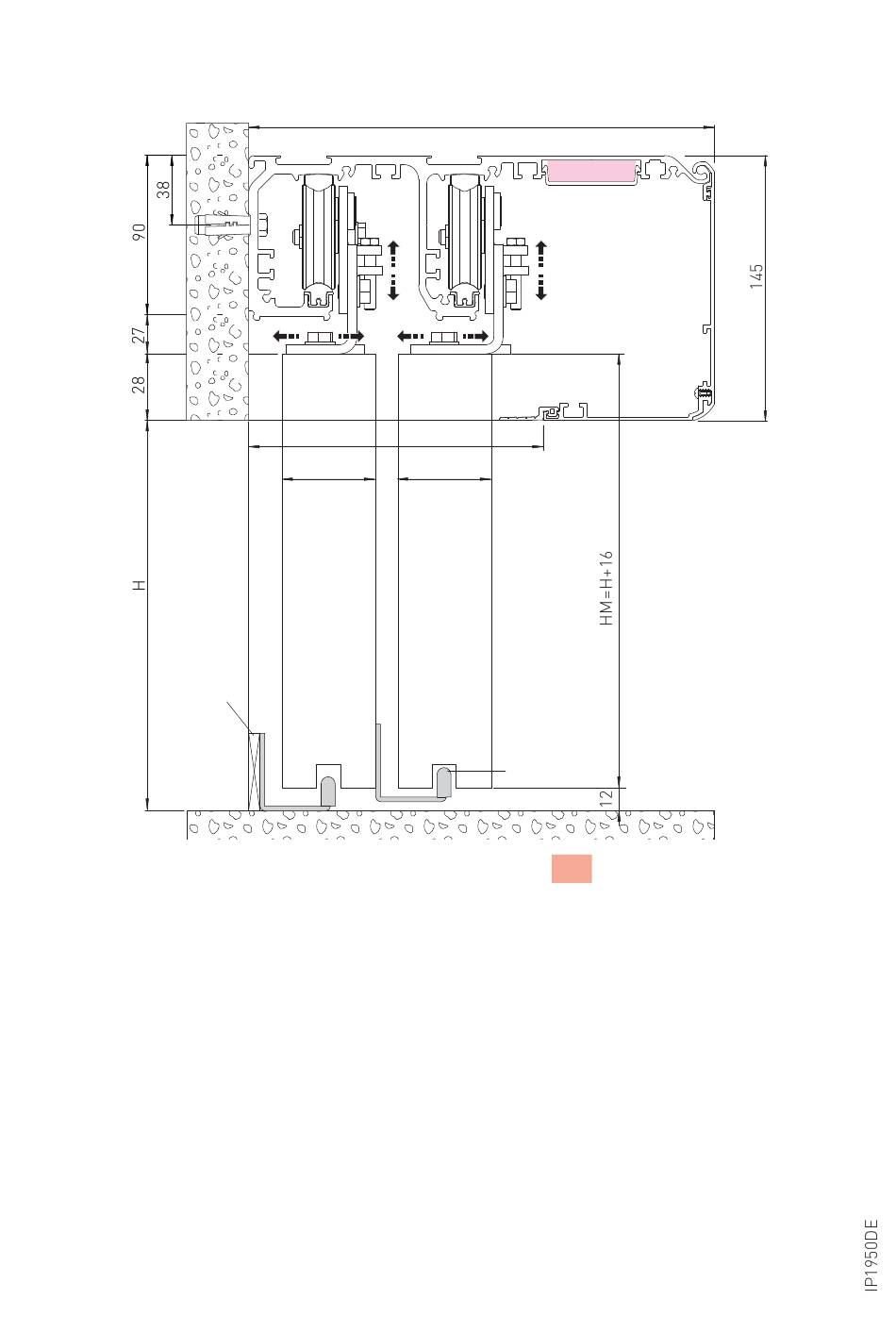

Auf der Abbildung werden die Maße für die Wandmontage des Antriebs VALOR T angegeben.
Türblätter oder Flügel aus Fremdprofilen können wie abgebildet.
Wenn die Flügel mit DITEC Profilen der Baureihen: ausgeführt werden finden Sie die Maße in den
entsprechenden Handbüchern.
Die Laufschiene mit entsprechenden Schrauben an der Wand oder dem Träger mit einem Abstand
von ca. 800 mm befestigen.
Sicherstellen, dass der Laufschiene ausgerichtet ist und der Montageuntergrund gerade, winkelig
und ohne Unebenheiten ist. Eventuelle Unebenheiten müssen ausgeglichen werden.
ACHTUNG: Die Befestigung der Laufschiene an der Wand muss sicher und dem Gewicht der
Flügel angemessen sein.
+/- 6 +/- 6
160
70 max 70 max
8
255
+/- 8
KPAM45
Bereich für den Kabeldurchzug
