4. Montage

Sofern nichts anderes angegeben wird, gelten alle Maße in Millimetern (mm).

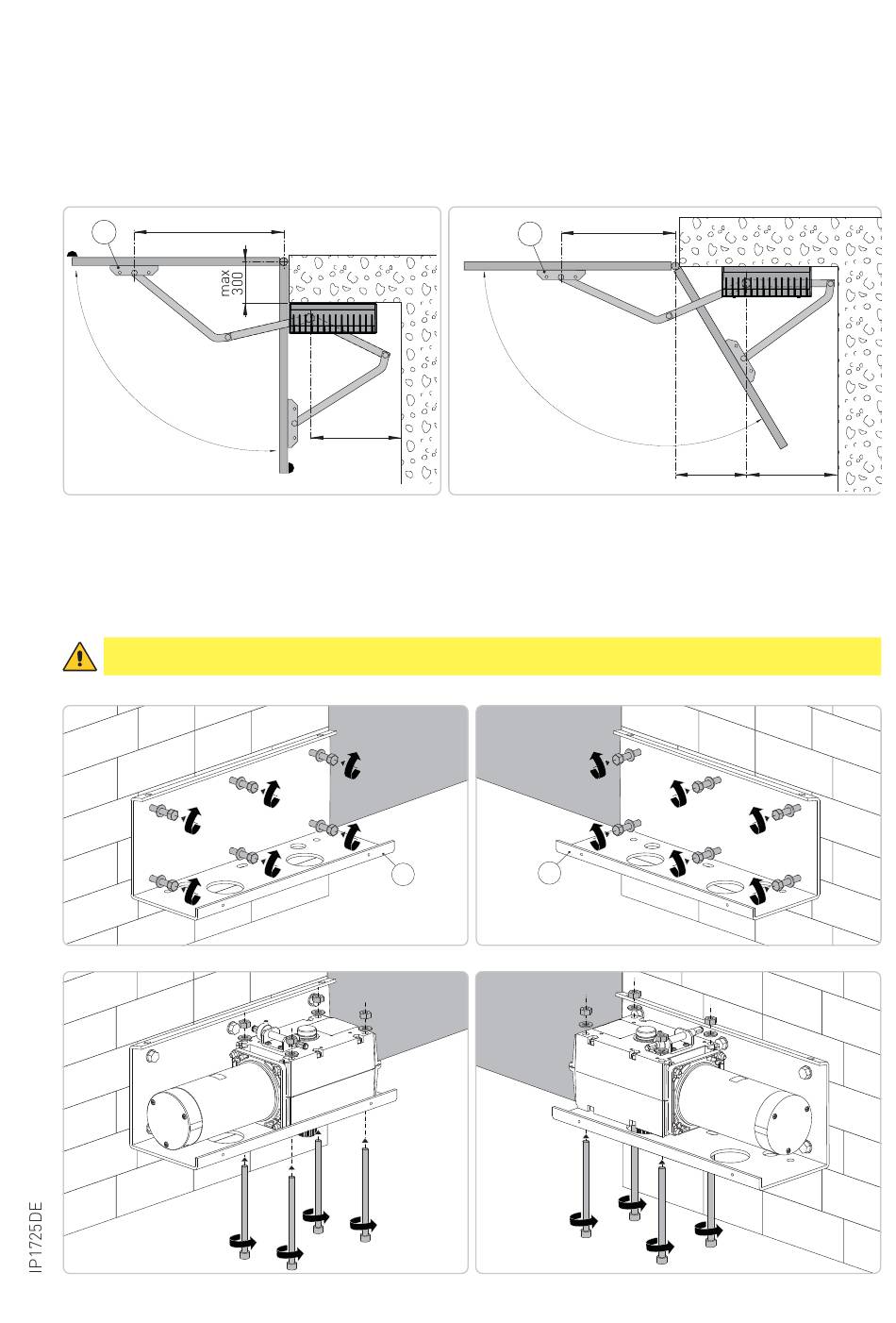

4.1 Einleitende Kontrollen

Prüfen Sie, ob die Torkonstruktion stabil und leichtgängig ist.
Für die Endlagen müssen mechanische Toranschläge (bzw. Endschalter) vorhanden sein.
600
500
3
3
90°
~120°
min 360
max
300 min 360

4.2 Installation des Getriebemotors

- Entfernen Sie den Getriebemotor von der Befestigungsplatte [2].
- Befestigen Sie, je nach Installationsart, die Befestigungsplatte [2] am Torpfosten, und den
Anschlussbügel für das Tor [3] am Flügel, wie aus den Abbildungen ersichtlich.
DIE INSTALLATIONSART BEACHTEN
INSTALLATION LINKS INSTALLATION RECHTS
2
2
- Bringen Sie den Getriebemotor wieder an der Befestigungsplatte [2] an.
