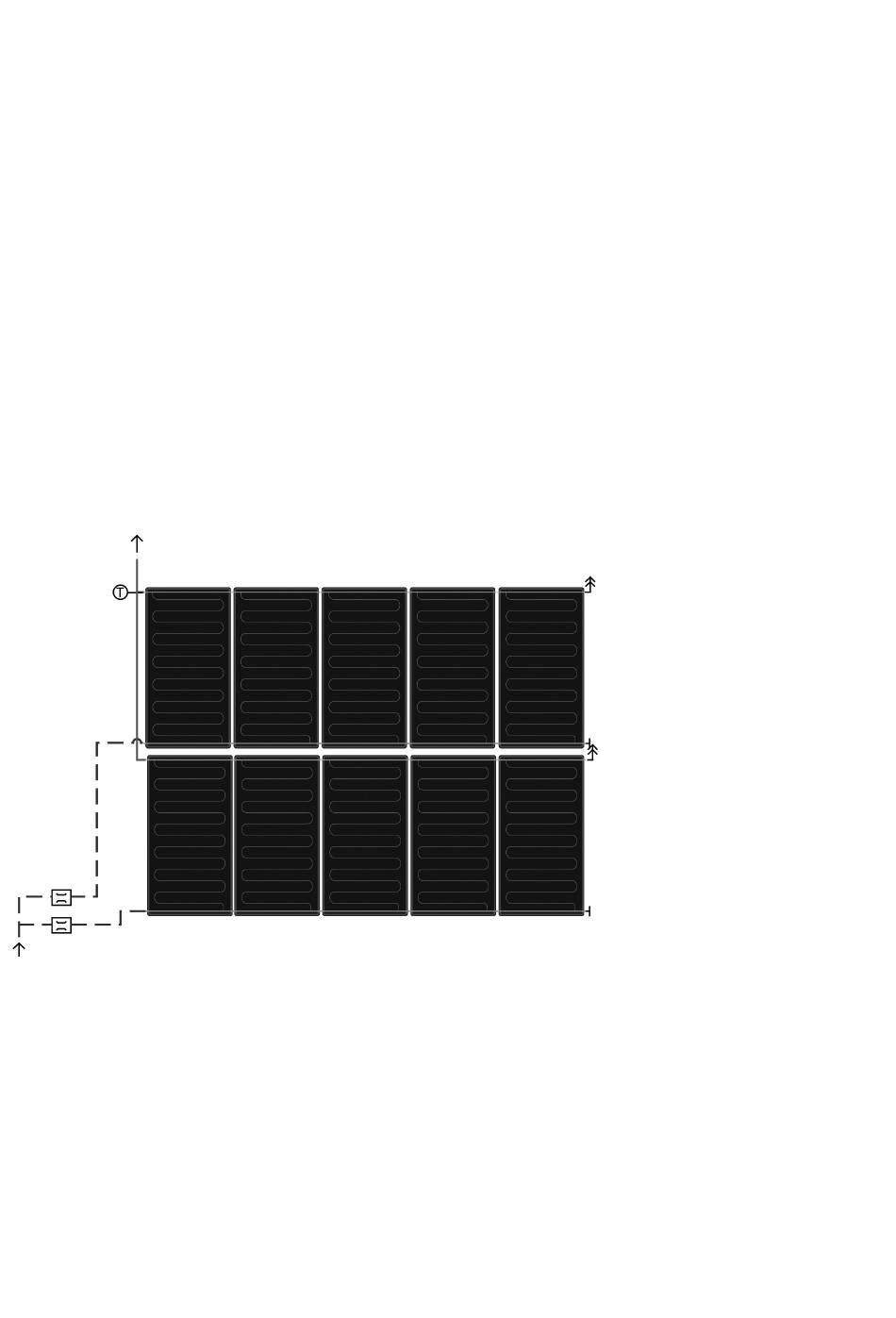

K O L L E K T O R V E R S C H A LT U N G
S E N K R E C H T Z W E I R E I H I G
Legende
1 Vorlaufanschluss mit Temperaturfühlerhülse
2 Rücklaufanschluss
3 Blindstopfen
4 Entlüftungsanschluss
5 Durchflussregulierventil
1
5
5
2
Wichtiger Verschaltungshinweis:
Um eine optimale Selbstentleerung der Kollekto-
ren im Stagnationsfall zu gewährleisten ist der
Rücklauf von unten kommend dem Kollektorfeld
zuzuführen und der Vorlauf nach oben vom Kol-
lektorfeld wegzuführen. Sollte dies aufgrund der
Gegebenheiten vor Ort nicht möglich sein, ist die
zusätzlich Dampfproduktionsleistung bei der Be-
rechnung
des
Membran-Ausdehnungsgefäßes
und des Vorschaltgefäßes mit einzubeziehen.
T E c H N I s c H E I N F o R m AT I o N F Ü R m o N TA G E U N D B E T R I E B
4
3
einseitig
4
3
99
