M O N TA G E D E R T R Ä G E R P R O F I L E U N D
M O N TA G E D E R K O L L E K T O R E N

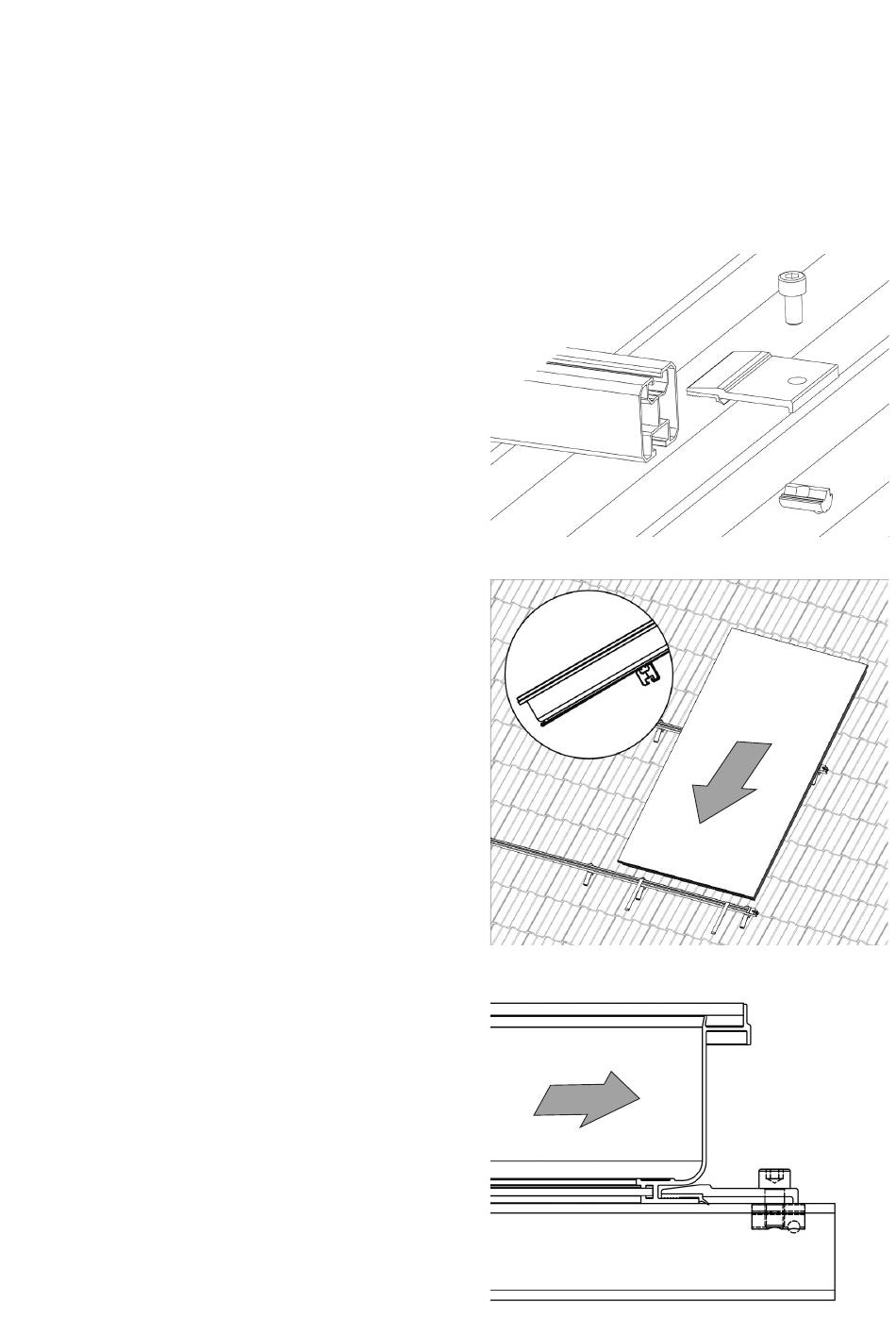

Endklemme des rechten Kollektors mittels des
Nutensteins gemäß nebenstehender Abbildung
montieren.
Rechten Kollektor (von vorne) auf die Trägerprofile
auflegen und in die Abrutschsicherungen gleiten
lassen. Vergewissern Sie sich, dass der Kollektor
mit der umlaufenden Nut richtig in der Abrutsch-
sicherung eingehakt ist.
Mittels der Endklemmen ersten Kollektor an den
Trägerprofilen fixieren. Obere und untere End-
klemme mit der gummierten Auflagefläche in um-
laufende Kollektornut schieben und mittels Innen-
Sechskantschraube fixieren.
