M O N TA G E D E R T R A P E Z b L E C H D A C H H A LT E R

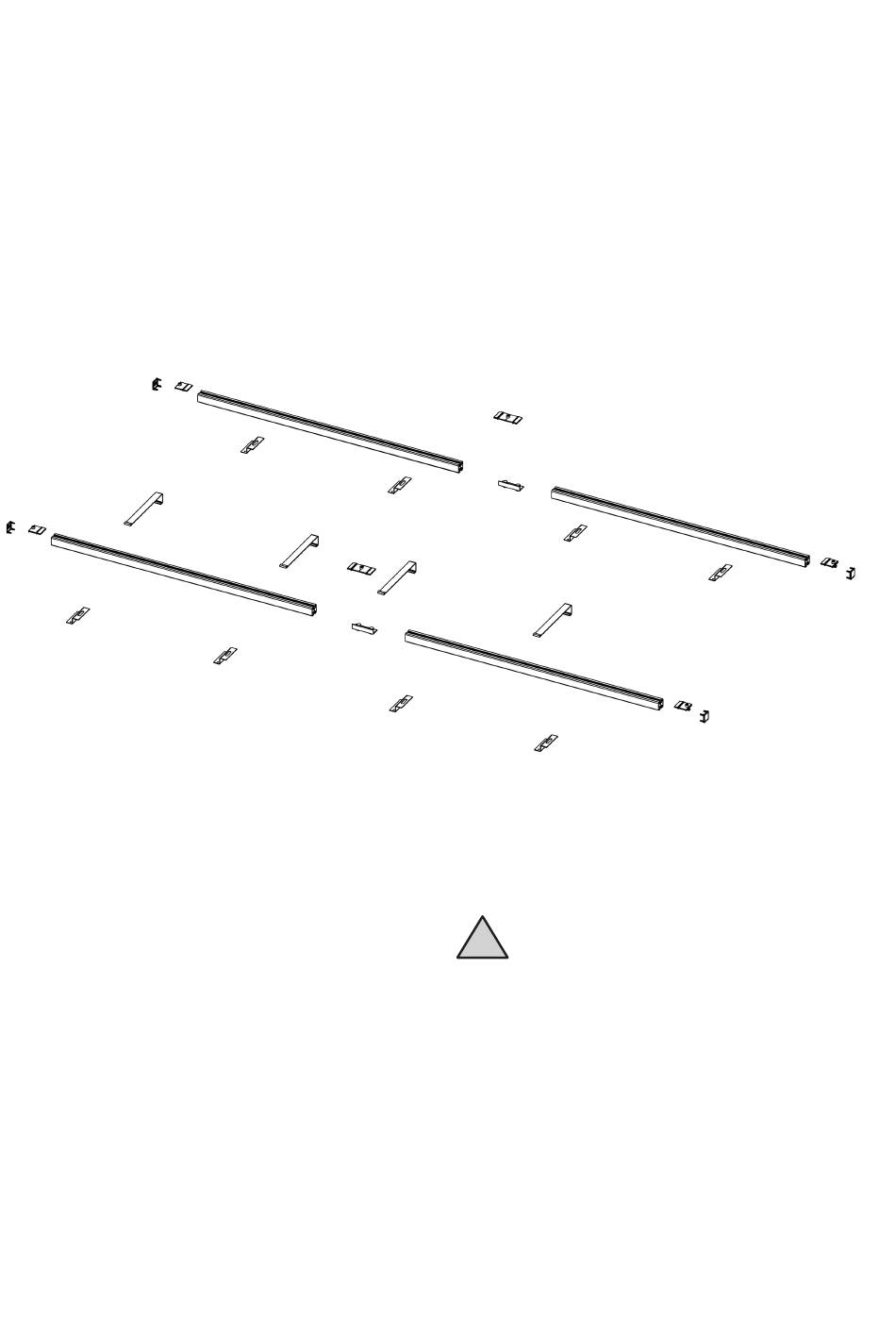

Beschreibung der Bauteile
4
3
4
6
3
2
1
1 Trapezblechhalter
2 Trägerprofile
3 Endklemme
4 Abdeckkappe
5 Mittelklemme
6 Abrutschsicherung
7 Profilverbinder
Benötigtes Werkzeug
Innen-Sechskantschlüssel 6 mm
Gabelschlüssel SW15 (erforderlich beim Verbin-
den von zwei Trägerprofilen)
Bohrer 5 mm
Nietzange
Maßband
Bohrmaschine oder Akkubohrer
Wasserwaage
T E c H N I s c H E I N F o R m AT I o N F Ü R m o N TA G E U N D B E T R I E B
2
1
1
6
5
7
1
5
7
1
6
6
2
1
1
Wichtiger Hinweis:
!
Die erforderliche Trapezblechdicke für die
Trapezblechhalter beträgt mind. 0,7 mm bei
Stahlblech und mind. 1 mm bei Alublech.
2
1
3
4
45
4
3
