M O N TA G E D E R T R Ä G E R P R O F I L E
Die Trägerprofile sind in verschiedenen Längen
verfügbar.
• Trägerprofil Grundlänge 2220 mm für 1 Kollektor
waagerechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 2445 mm für 2 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 3650 mm für 3 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2185 mm für
1 Kollektor waagerechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2410 mm für
2 Kollektoren senkrechte Montage
(Set à 2 Stück)
• Trägerprofil Erweiterungslänge 3610 mm für
3 Kollektoren senkrechte Montage
(Set à 2 Stück)

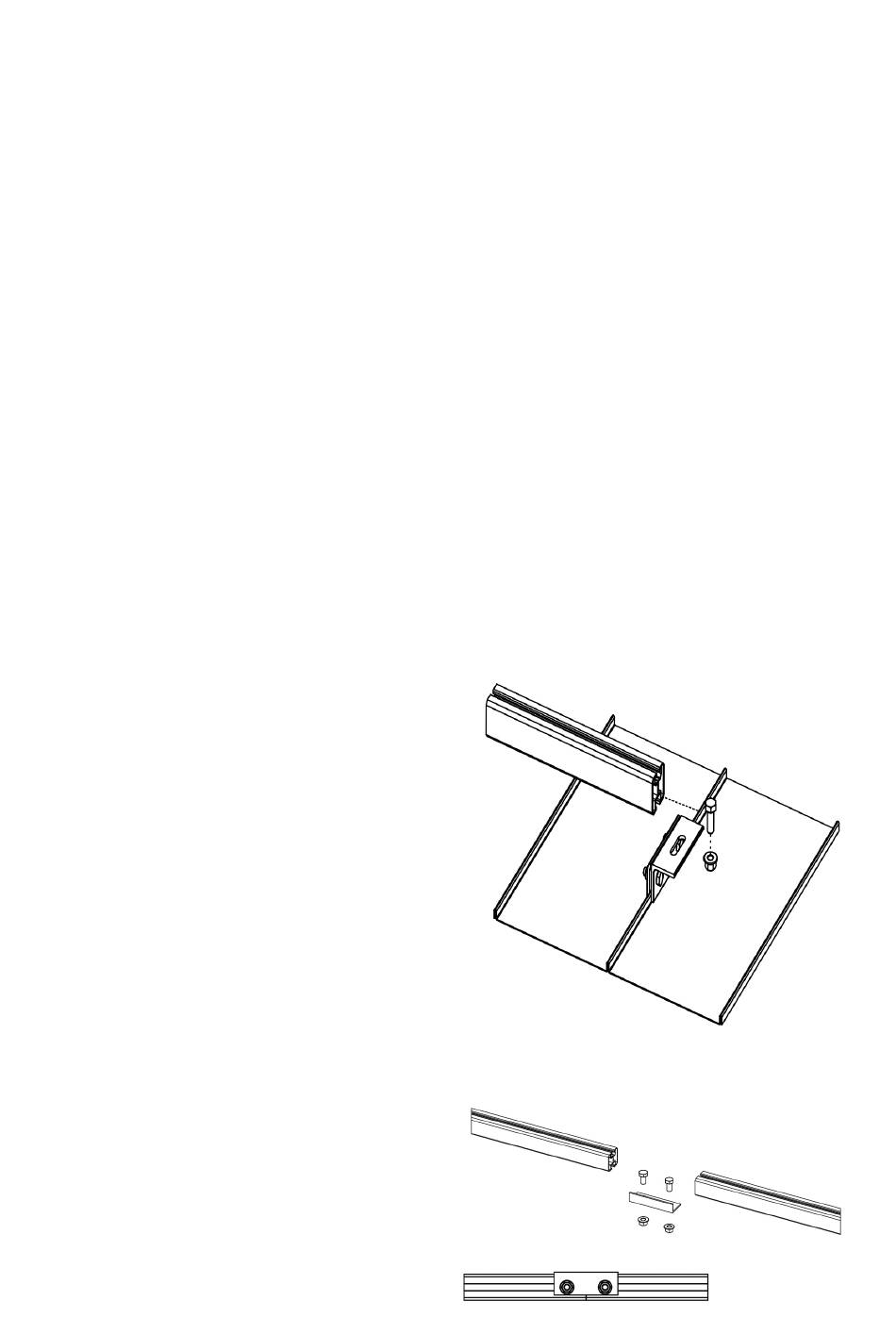

Die Trägerprofilschiene gemäß nebenstehender
Abbildung mit der Stehfalzklemme verbinden.
Hierzu die M10 Sechskantschrauben in die untere
Nut des Montageprofils einführen. Das Profil auf
den Trapezblechhalter positionieren und mit der
Mutter von der Unterseite vormontieren.
Sollen mehrere Trägerprofile miteinander verbun-
den werden, sind die Profilverbinder gemäß ne-
benstehender Abbildung zu verwenden.
T E c H N I s c H E I N F o R m AT I o N F Ü R m o N TA G E U N D B E T R I E B
• Trägerprofil 6060 mm (zuschneidbar)
Falls Sie die Trägerprofile bauseits zuschneiden
verwenden Sie bitte die Maßangabe C in der Ta-
belle auf Seite 58 für senkrechte Montage oder
auf Seite 59 für waagerechte Montage. Bei den
Profilzuschnitten ist darauf zu achten, dass jedes
Trägerprofil mindestens auf 2 Montagepunkten
aufliegt bevor es mittels Profilverbinder an dem
nächsten Trägerprofil angebunden wird.
61
