T E c H N I s c H E I N F o R m AT I o N F Ü R m o N TA G E U N D B E T R I E B
M O N TA G E D E R T R Ä G E R P R O F I L E

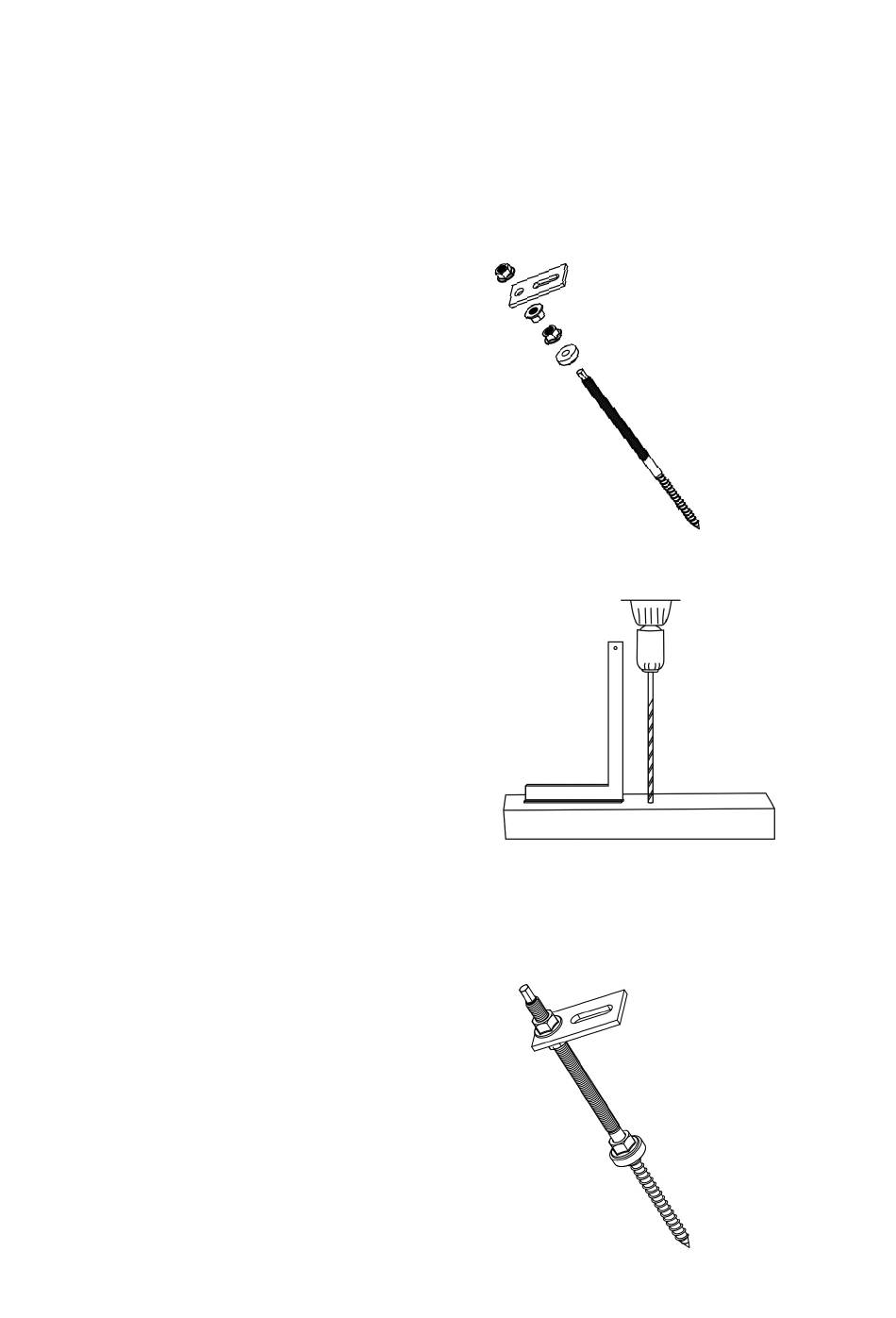

Ein
Stockschraubenbefestigungspunkt
besteht
aus den im nebenstehenden Bild abgebildeten
Befestigungsteilen.
Sparren ermitteln. Mit einem 14 mm Bohrer im
rechten Winkel (Wichtig !) durch das Wellplatten-
dach bohren. Evtl. Bohrschablone erstellen (siehe
Bild rechts). Mit 6 mm Holzbohrer Loch für Stock-
schraube im Sparren vorbohren. Stockschrauben
mit zwei Muttern einschrauben, bis sich das Holz-
gewinde komplett unterhalb der Wellplatte befin-
det.
Die Muttern lösen und die Gummidichtung mit
dem konisch zulaufenden Teil nach unten auf die
Stockschraube aufschieben. Mit einer Mutter so
fixieren, dass die Gummidichtung fest abschließt.
Montageplatte für das Trageprofil mit zwei Mut-
tern gemäß der nebenstehenden Abbildung mon-
tieren. Stockschrauben max. 30 mm über der
Montageplatte abschneiden.
An allen von Ihnen ausgewählten Befestigungs-
punkten wiederholen.
