M O N TA G E D E R T R Ä G E R P R O F I L E U N D
M O N TA G E D E R K O L L E K T O R E N

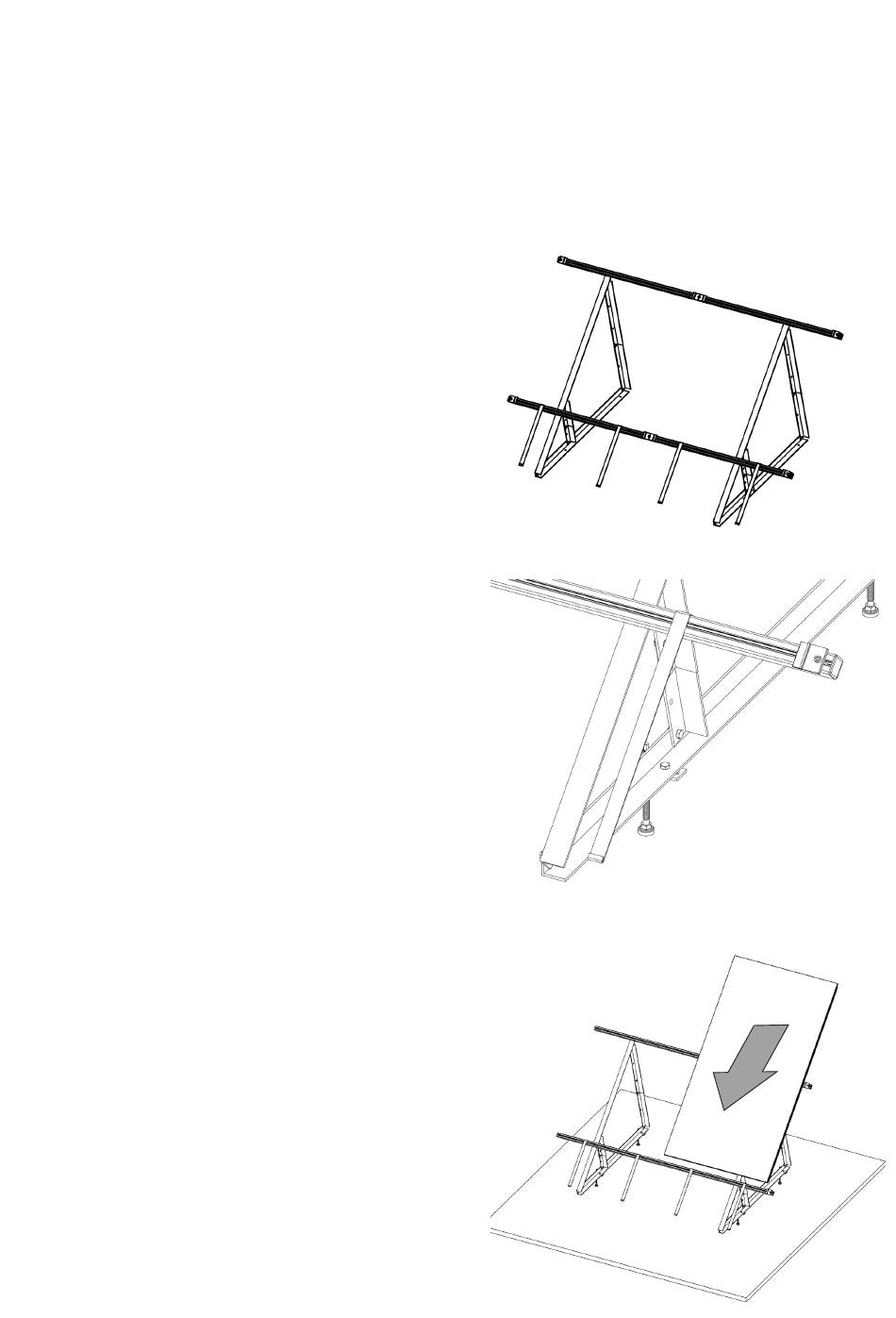

Trägerprofile gemäß Abbildung waagerecht par-
allel und senkrecht in der Flucht ausrichten. Mit
Innen-Sechskantschrauben 6 mm die Trägerprofi-
le fixieren.
Vor der Kollektormontage in dem unteren Träger-
profil pro Kollektor zwei Abrutschsicherungen
montieren. Abrutschsicherungen unterhalb in das
Trägerprofil einhängen und nach vorne einrasten.
Die Abrutschsicherungen sind links und rechts je-
weils bei ¼ der Kollektorbreite zu positionieren.
Rechten Kollektor (von vorne) auf die Trageprofile
auflegen und in die Abrutschsicherungen gleiten
lassen. Vergewissern Sie sich, dass der Kollektor
mit der umlaufenden Nut richtig in der Abrutsch-
sicherung eingehakt ist.
