M O N TA G E D E R T R Ä G E R P R O F I L E
Die Trägerprofile sind in verschiedenen Längen
verfügbar.
• Trägerprofil Grundlänge 2220 mm für 1 Kollektor
waagerechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 2445 mm für 2 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 3650 mm für 3 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2185 mm für
1 Kollektor waagerechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2410 mm für
2 Kollektoren senkrechte Montage
(Set à 2 Stück)
• Trägerprofil Erweiterungslänge 3610 mm für
3 Kollektoren senkrechte Montage
(Set à 2 Stück)

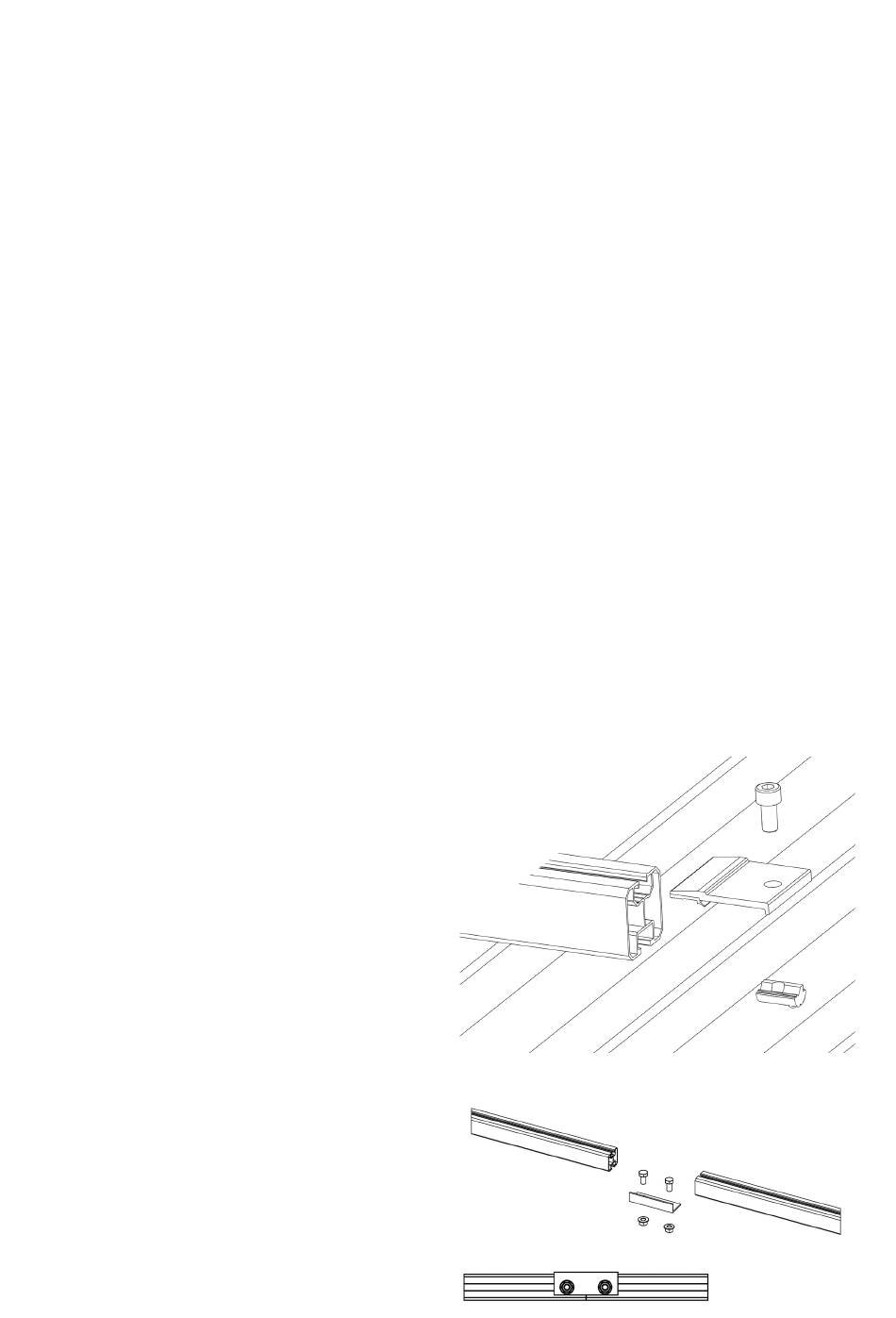

Endklemme des rechten Kollektors mittels des
Nutensteins gemäß nebenstehender Abbildung
montieren.
Sollen mehrere Trägerprofile miteinander verbun-
den werden, so sind die Profilverbinder gemäß
nebenstehender Abbildung zu verwenden.
T E c H N I s c H E I N F o R m AT I o N F Ü R m o N TA G E U N D B E T R I E B
• Trägerprofil 6060 mm (zuschneidbar)
Falls Sie die Trägerprofile bauseits zuschneiden
verwenden Sie bitte die Maßangabe C in der Ta-
belle auf Seite 85. Bei den Profilzuschnitten ist
darauf zu achten, dass jedes Trägerprofil mindes-
tens auf 2 Montagepunkten aufliegt bevor es mit-
tels Profilverbinder an dem nächsten Trägerprofil
angebunden wird.
87
