M O N TA G E D E R T R Ä G E R P R O F I L E
Die Trägerprofile sind in verschiedenen Längen
verfügbar.
• Trägerprofil Grundlänge 2220 mm für 1 Kollektor
waagerechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 2445 mm für 2 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 3650 mm für 3 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2185 mm für
1 Kollektor waagerechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2410 mm für
2 Kollektoren senkrechte Montage
(Set à 2 Stück)
• Trägerprofil Erweiterungslänge 3610 mm für
3 Kollektoren senkrechte Montage
(Set à 2 Stück)

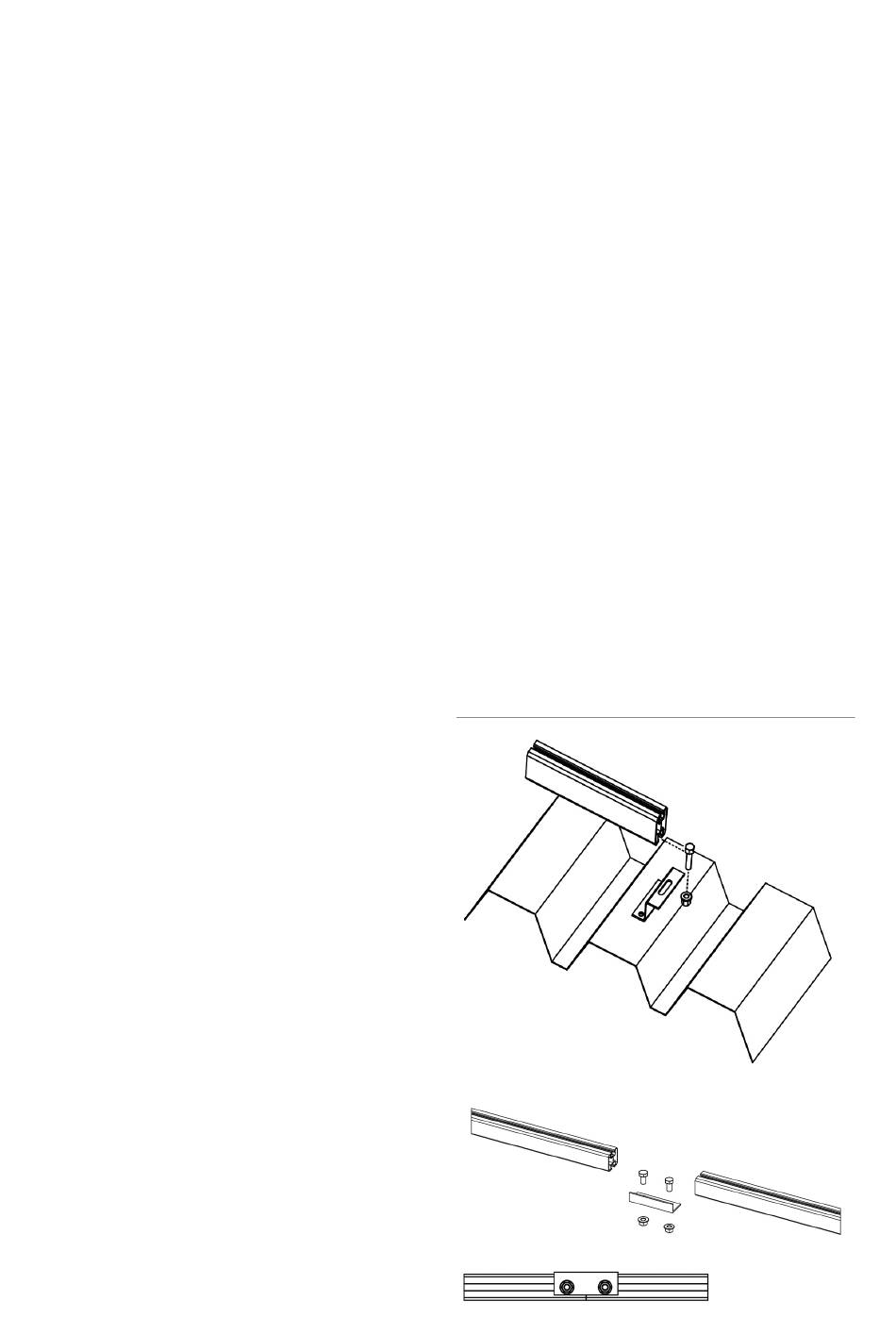

Die Trägerprofilschiene wird gemäß der nebenste-
henden Abbildung mit den Dachhaken verbunden.
Durch die unterschiedlichen Nuten ist die Monta-
ge nur richtig herum möglich. Die Schrauben sind
noch nicht fest anzuziehen, da die Trägerprofil-
schiene noch ausgerichtet werden muss.
Sollen mehrere Trägerprofile miteinander verbun-
den werden, sind die Profilverbinder gemäß ne-
benstehender Abbildung zu verwenden.
T E c H N I s c H E I N F o R m AT I o N F Ü R m o N TA G E U N D B E T R I E B
• Trägerprofil 6060 mm (zuschneidbar)
Falls Sie die Trägerprofile bauseits zuschneiden
verwenden Sie bitte die Maßangabe C in der Ta-
belle auf Seite 46 für senkrechte Montage oder
auf Seite 47 für waagerechte Montage. Bei den
Profilzuschnitten ist darauf zu achten, dass jedes
Trägerprofil mindestens auf 2 Montagepunkten
aufliegt bevor es mittels Profilverbinder an dem
nächsten Trägerprofil angebunden wird.
49
