c o s m o
M O N TA G E A U F D E M S C H R Ä G D A C H
b E F E S T I G U N G A N D E N D A C H L AT T E N
S E N K R E C H T E M O N TA G E

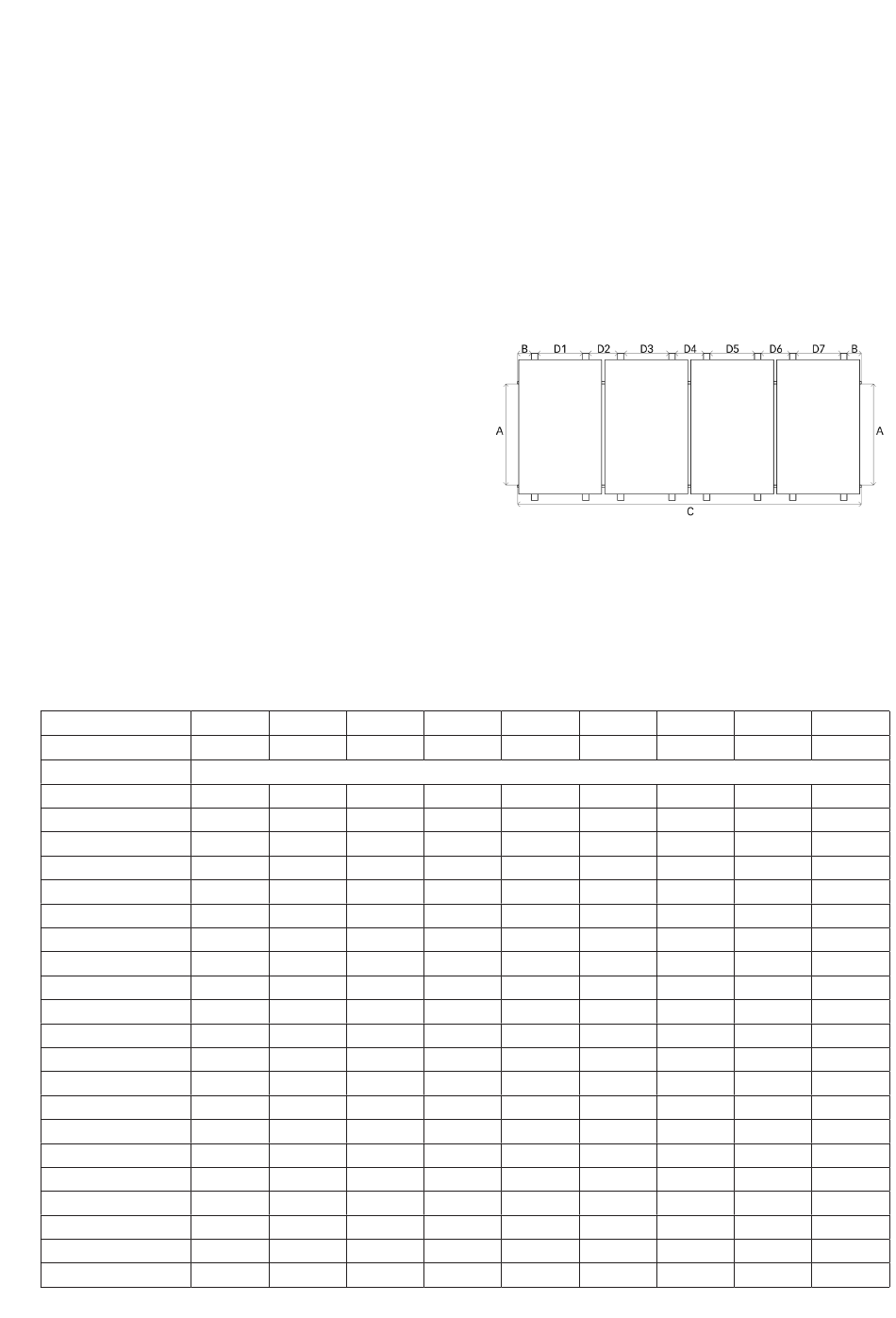

Empfehlung der Befestigungspunkte bei Befesti-
gung der Dachhaken in den Dachlatten und nor-
maler Schneelast (max. 2,0 kN/m²) oder bei Be-
festigung der Dachhaken als Sparrenanker auf
dem Dachsparren und erhöhter Schneelast (max.
3,1 kN/m²). Können die vorgegebenen max. Aus-
kragungen B aufgrund des Dachaufbaus nicht
eingehalten werden, so ist die Anzahl der Befes-
tigungspunkte zu erhöhen bzw. bauseits für eine
entsprechende Unterkonstruktion zu sorgen. z.B.:
Einsatz von Hilfslatten. Dabei ist bauseits zu be-
achten, dass die Dachlattung in den Bereichen
der Kollektoren mit der Unterkonstruktion fix ver-
schraubt ist!
Kollektoren
Dachhaken (Stück)
A (mm)
B (mm)
C (mm)
D1 (mm)
D2 (mm)
D3 (mm)
D4 (mm)
D5 (mm)
D6 (mm)
D7 (mm)
D8 (mm)
D9 (mm)
D10 (mm)
D11 (mm)
D12 (mm)
D13 (mm)
D14 (mm)
D15 (mm)
D16 (mm)
D17 (mm)
D18 (mm)
D19 (mm)
2 3 4
8 12 16
22,5 225 227,5
2445 3650 4855
800 800 800
400 400 400
800 800 800
– 400 400
– 800 800
– – 400
– – 800
– – –
– – –
– – –
– – –
– – –
– – –
– – –
– – –
– – –
– – –
– – –
– – –
5 6 7
20 24 28
min 1270 – max 1660
230 232,5 235
6060 7265 8470
800 800 800
400 400 400
800 800 800
400 400 400
800 800 800
400 400 400
800 800 800
400 400 400
800 800 800
– 400 400
– 800 800
– – 400
– – 800
– – –
– – –
– – –
– – –
– – –
– – –
8 9 10
32 36 40
237,5 240 242,5
9675 10880 12085
800 800 800
400 400 400
800 800 800
400 400 400
800 800 800
400 400 400
800 800 800
400 400 400
800 800 800
400 400 400
800 800 800
400 400 400
800 800 800
400 400 400
800 800 800
– 400 400
– 800 800
– – 400
– – 800
