T E c H N I s c H E I N F o R m AT I o N F Ü R m o N TA G E U N D B E T R I E B
M O N TA G E D E R K O L L E K T O R E N

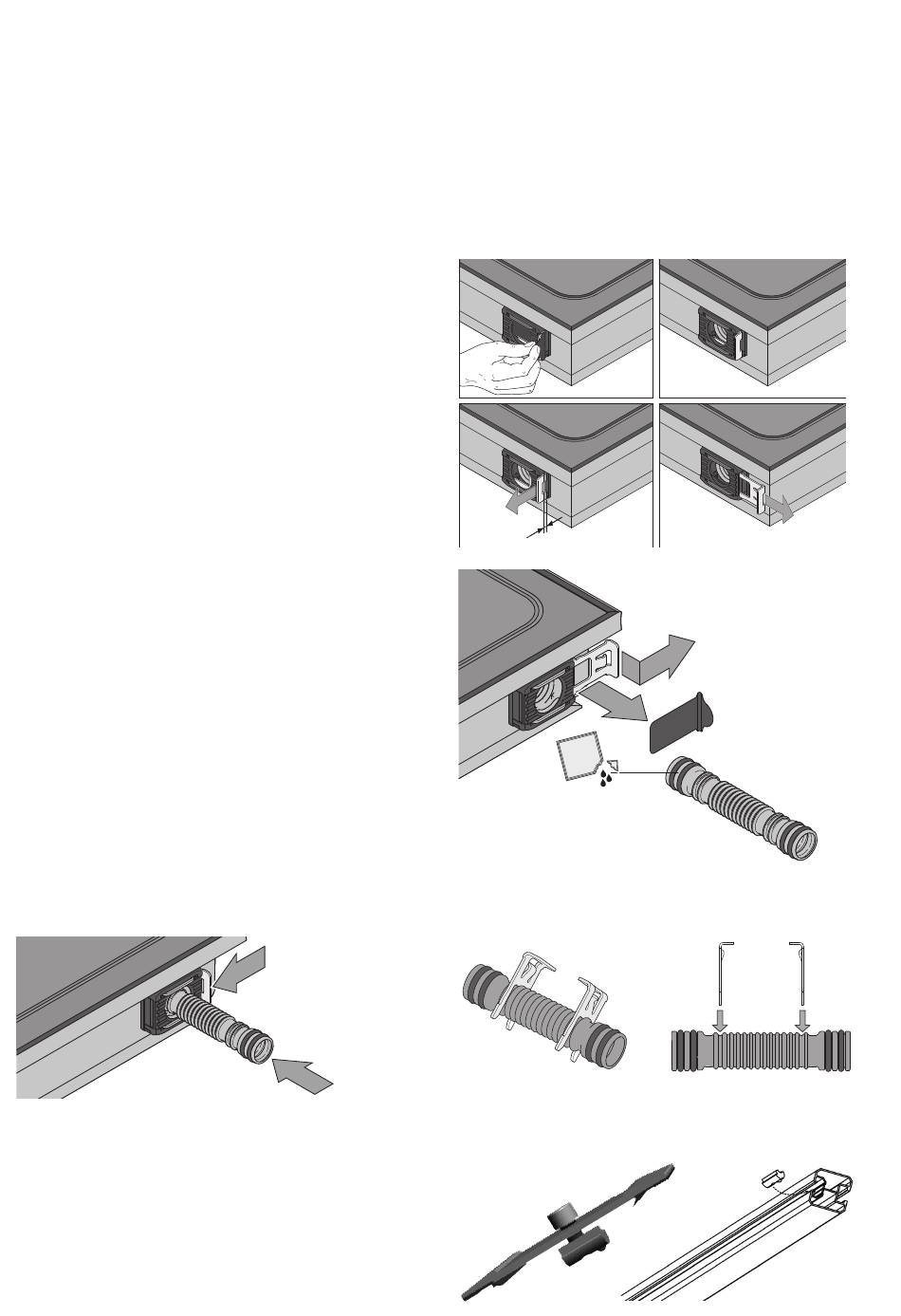

Nächsten Kollektor links neben den ersten Kollek-
tor positionieren, an den jeweiligen Kollektoran-
schlüssen den Transportschutz entfernen.
Halteklammer gemäß Abbildung zur Aufnahme
des Kollektorverbinders öffnen.
Um die Kollektoren hydraulisch zu verbinden
sind die Kollektorverbinder mit dem Schmierfett
zu schmieren. Kollektorverbinder in den rechten
Kollektor einrasten. Linken Kollektor vorsichtig an
den rechten Kollektor heran schieben bis der Ab-
stand zwischen den Kollektoren 35mm beträgt.
Wichtig: Kollektorverbinder mittels der Hal-
teklammer in der richtigen Nut (siehe Bild
unten rechts) arretieren.
Mittelklemme montieren. Hierzu als erstes den Nu-
tenstein einclipsen und die Mittelklemme gemäß
nebenstehender Abbildung zusammenschrauben
(noch nicht festziehen).
