100
c o s m o

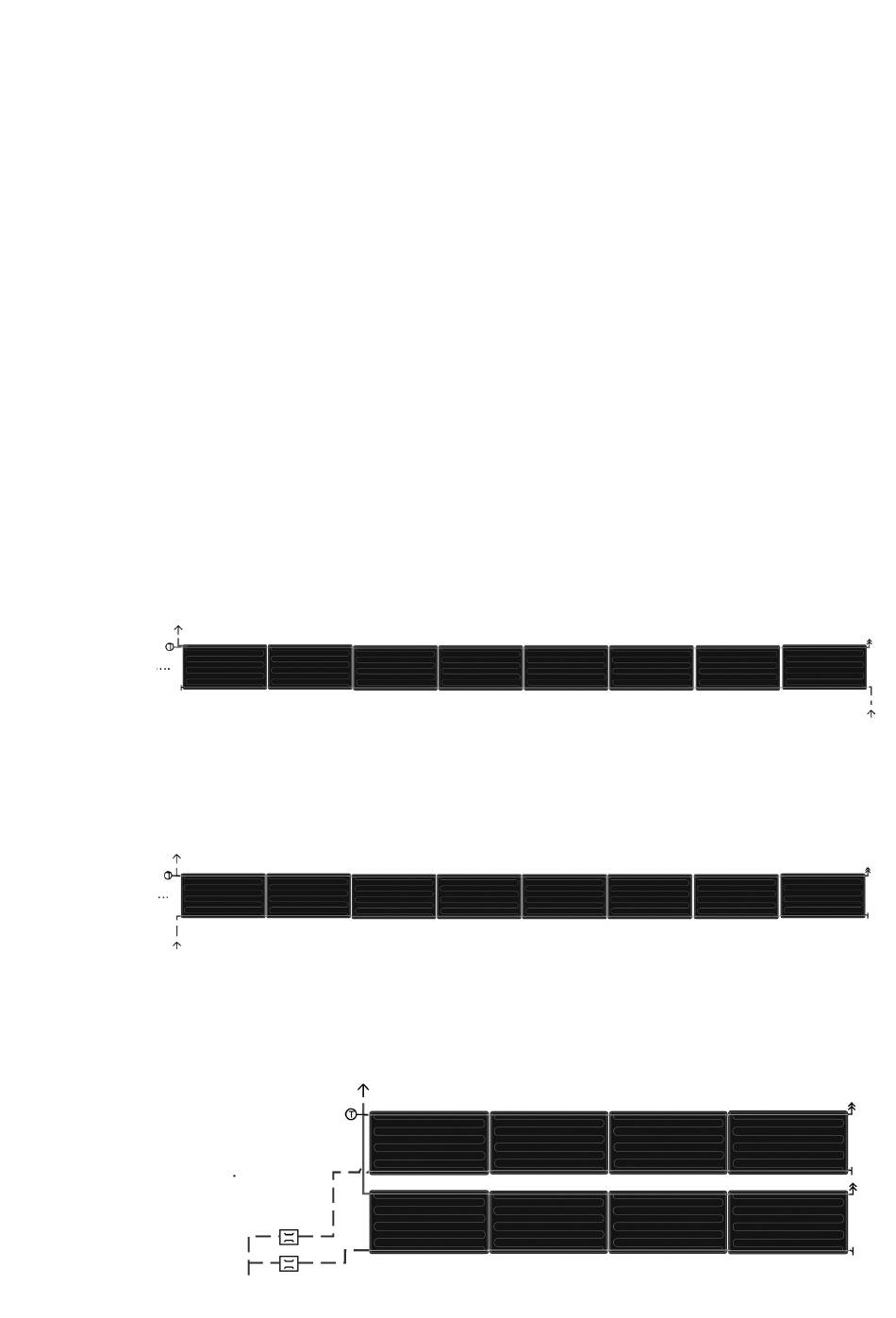

K O L L E K T O R V E R S C H A LT U N G WA A G E R E C H T
E I N R E I H I G U N D Z W E I R E I H I G
Legende
1 Vorlaufanschluss mit Temperaturfühlerhülse
2 Rücklaufanschluss
3 Blindstopfen
4 Entlüftungsanschluss
5 Durchflussregulierventil
1
Wechselseitig
3
1
einseitig
2
einseitig
1
5
5
2
Wichtiger Verschaltungshinweis:
Um eine optimale Selbstentleerung der Kollekto-
ren im Stagnationsfall zu gewährleisten ist der
Rücklauf von unten kommend dem Kollektorfeld
zuzuführen und der Vorlauf nach oben vom Kol-
lektorfeld wegzuführen. Sollte dies aufgrund der
Gegebenheiten vor Ort nicht möglich sein, ist die
zusätzlich Dampfproduktionsleistung bei der Be-
rechnung
des
und des Vorschaltgefäßes mit einzubeziehen.
max. 8 Stück
max. 8 Stück
Membran-Ausdehnungsgefäßes
4
2
4
3
4
3
4
3
