74
c o s m o
M O N TA G E D E R T R Ä G E R P R O F I L E
Die Trägerprofile sind in verschiedenen Längen
verfügbar.
• Trägerprofil Grundlänge 2220 mm für 1 Kollektor
waagerechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 2445 mm für 2 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Grundlänge 3650 mm für 3 Kollekto-
ren senkrechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2185 mm für
1 Kollektor waagerechte Montage (Set à 2 Stück)
• Trägerprofil Erweiterungslänge 2410 mm für
2 Kollektoren senkrechte Montage
(Set à 2 Stück)
• Trägerprofil Erweiterungslänge 3610 mm für
3 Kollektoren senkrechte Montage
(Set à 2 Stück)

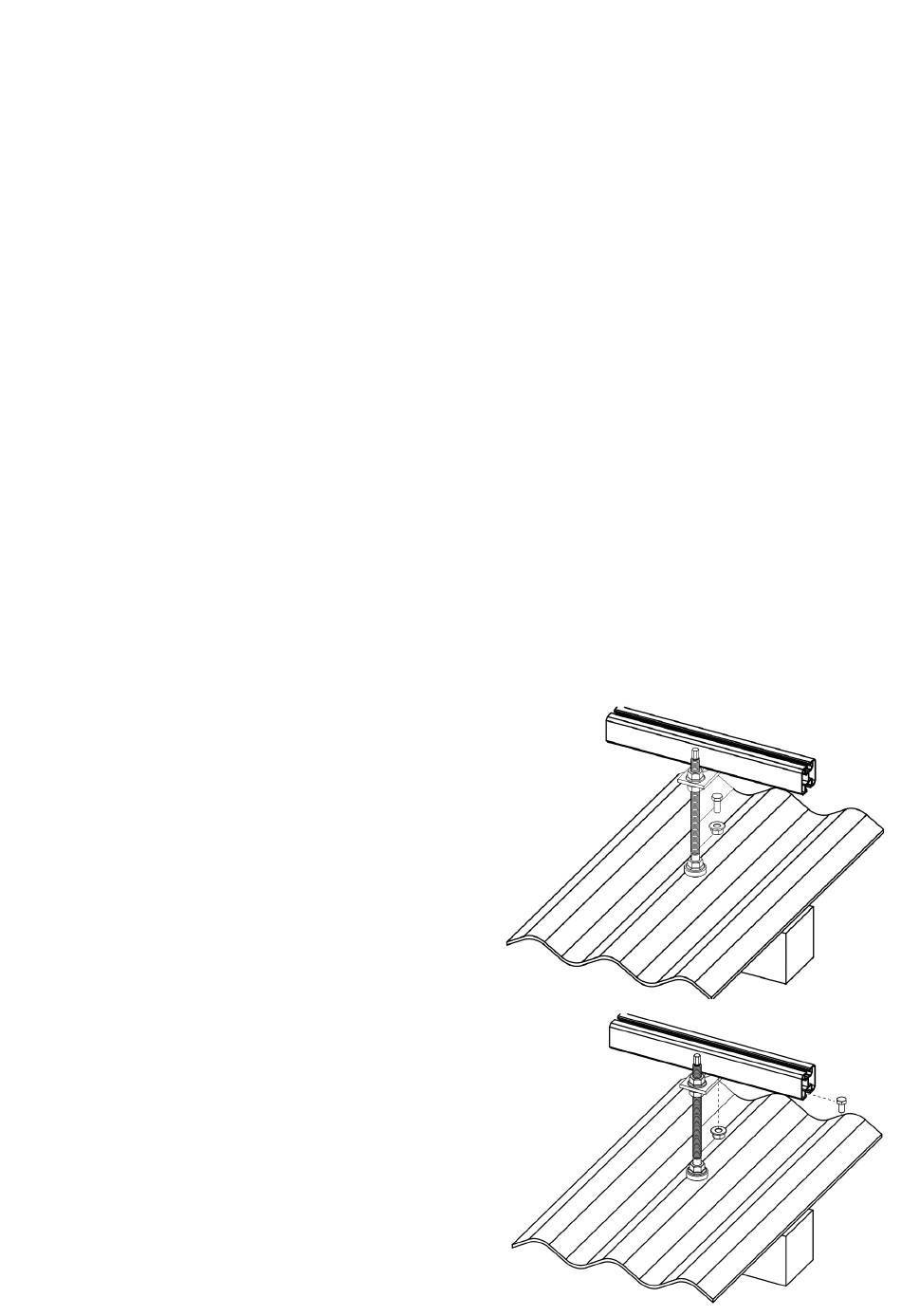

Die Trägerprofilschiene gemäß der nebenstehen-
den Abbildung mit den Stockschrauben verbin-
den. Durch die unterschiedlichen Nuten ist die
Montage nur richtig herum möglich. Die Schrau-
ben sind noch nicht fest anzuziehen, da die Trä-
gerprofilschiene noch ausgerichtet werden muss.
Der Abstand zwischen Oberkante Eindeckung und
Trägerprofilschiene darf 70 mm nicht überschrei-
ten.
• Trägerprofil 6060 mm (zuschneidbar)
Falls Sie die Trägerprofile bauseits zuschneiden
verwenden Sie bitte die Maßangabe C in der Ta-
belle auf Seiten 70 und 71 für senkrechte Montage
oder auf Seite 72 für waagerechte Montage. Bei
den Profilzuschnitten ist darauf zu achten, dass
jedes Trägerprofil mindestens auf 2 Montagepunk-
ten aufliegt bevor es mittels Profilverbinder an
dem nächsten Trägerprofil angebunden wird.
