Einführung
Nach korrekter Installation und Anschluß an Wasser
und Strom kann das Gerät in Betrieb genommen
werden.
Verfahren zur Inbetriebnahme und Prüfung
Montage
Sicherstellen, daß das Gerät geradesteht und aus-
reichend gesichert ist, bevor es mit Wasser gefüllt wird.
Verrohrung
Sicherstellen, daß alle Rohrverbindungen entsprechend
den Anweisungen installiert wurden und daß aus-
reichender Wasserdruck vorhanden ist.
Elektrik
Sicherstellen, daß die Verdrahtung in Übereinstimmung
mit den einschlägigen Vorschriften und dem
beiliegenden GTS ® -Schaltplan durchgeführt wurde. Ein
Schaltplan für die externen Anschlüsse wird zusammen
mit dieser Anweisung mitgeliefert.
Vorsicht: Die Inbetriebnahme darf
ausschließlich von qualifiziertem
Fachpersonal durchgeführt werden.
Ein einfacher Leitfähigkeitssensor mit drei Sonden
steuert ein Magnet-Füllventil zur Einhaltung des
korrekten Wasserstandes.

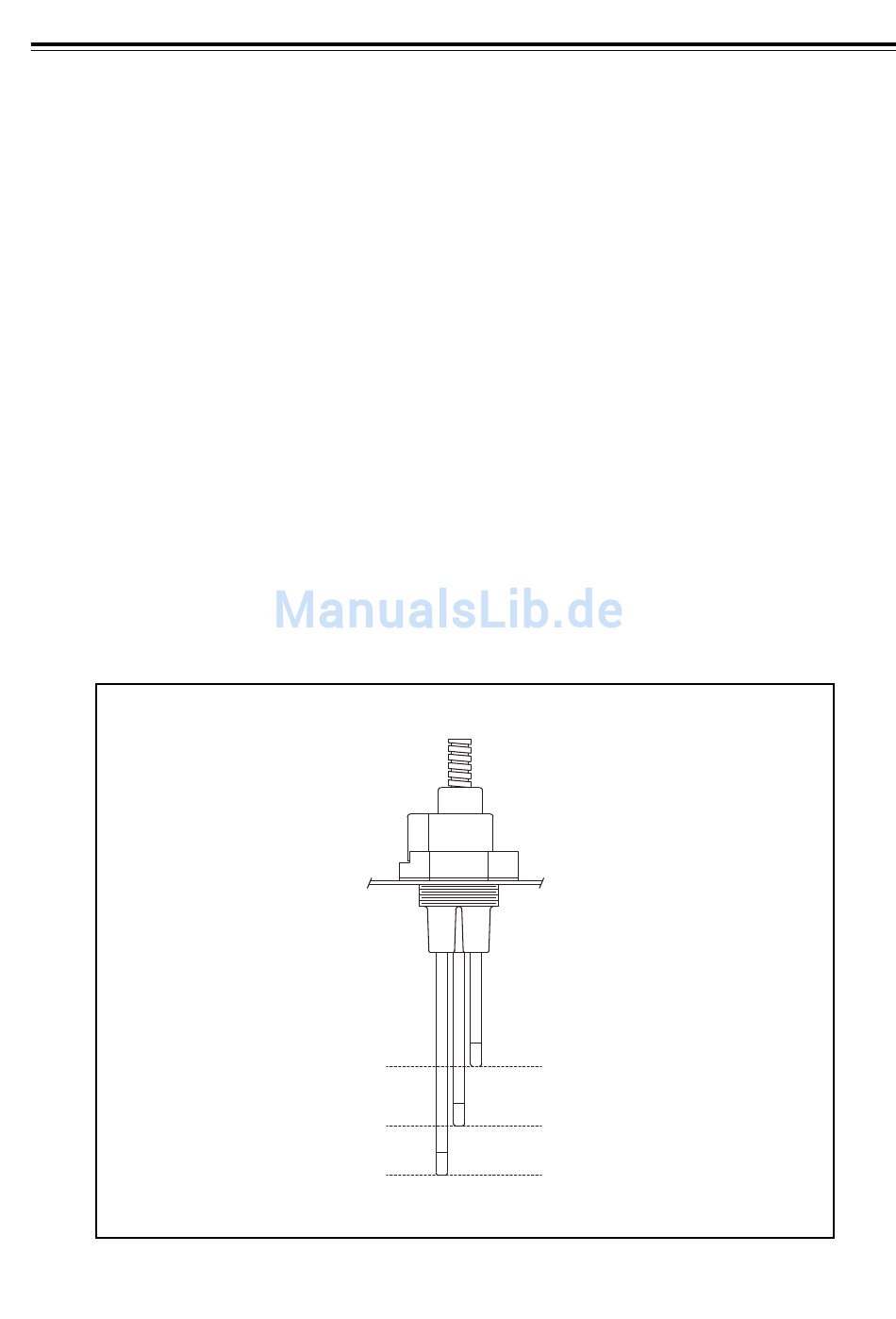

Abbildung 10-1: Elektronische Wasserstands-
Sondenregelung (nur HUMIDI-TECH)
12

INBETRIEBNAHME UND BEDIENUNG

Übersicht über die VAPOR-LOGIC
Funktionen.
Der VAPOR-LOGIC ist die Standardsteuerung für den
3
HUMIDI-TECH Luftbefeuchter. Weitere Informationen
zum VAPOR-LOGIC Mikroprozessor siehe VAPOR-
3
LOGIC Installations- und Betriebshandbuch.
3
HUMIDI-TECH Zusatzwasserverrohrung
Es kann kaltes oder heißes Zusatzwasser verwendet
werden. Wenn der Wasserdruck höher als 414 kPa ist
und/oder Wasserschlag vermieden werden soll, muß ein
Druckminderungsventil oder ein Stoßschutzventil
installiert werden Obwohl die HUMIDI-TECH-Anlage
über einen internen Luftspalt von 2,5 cm verfügt, kann
aufgrund von örtlichen Vorschriften ein
Rückschlagventil gegen Vakuum notwendig sein.
Wichtig: Der Mindest-Wasserzufuhrdruck beträgt
172 kPa.
HUMIDI-TECH DI Zusatzwasserverrohrung
Bei diesem System wurde die elektronische
Sensorsteuerung durch eine Schwimmerventilsteuerung
ersetzt. Ein Schwimmerschalter dient zum Schutz bei
niedrigem Wasserstand und befindet sich in allen
DI Luftbefeuchtern. Der Schaltplan befindet sich auf der
Innenseite der Schalttafel-Abdeckung.
Füllventil Aus
Füllventil Ein
Wasser niedrig
®
3
OM-211-1
