Rohrmontage mit
Kondensatablauf
• Das Dispersionsrohr muß
waagerecht montiert werden.
• Das Dispersionsrohr so aus-
richten, daß die Röhrchen direkt
nach oben zeigen.
Dispersionsrohr und
Luftbefeuchter anschließen
• Der Anschluß erfolgt durch
einen Dampfschlauch oder ein
starkwandiges Rohr.
• Mindestgröße für starkwandige
Rohre: DN40 (1½").
• Die Steigung zum Luftbefeuchter
muß mindestens 15 % betragen.
• Kurze Winkelstücke von 90°
werden nicht empfohlen. Statt
dessen zwei Winkelstücke von
45° und mit 300 mm Abstand
oder lange Winkelstücke von 90°
verwenden.
• Dünnwandige Rohre erhitzen sich
schneller als dickwandige Rohre
und verursachen einen geringeren
Dampfverlust beim Aufheizen.
• Eine Isolierung der starkwandigen
Leitungen reduziert den
Ausgangsverlust durch
Kondensation.
• Weitere Informationen zur
Installation des Luftbefeuchters
oberhalb des Dispersionsrohrs
siehe Abbildung 4-2 auf Seite 4.
Wenn die o. g. Empfehlungen nicht
eingehalten werden, kann über-
mäßiger Gegendruck am Luft-
befeuchter die Folge sein. Dies
kann ungleichmäßige Dampfabgabe
aus dem Dispersionsrohr, Dampf-
austritt durch die Wasserver-
schlüsse oder Undichtigkeit von
Dichtungen zur Folge haben. Wenn
der Abstand zwischen Luftbefeuch-
ter und Dispersionsrohr(en) größer
als 6 m ist, wenden Sie sich bitte
direkt an Dri-Steem für
Empfehlungen.
INSTALLATION

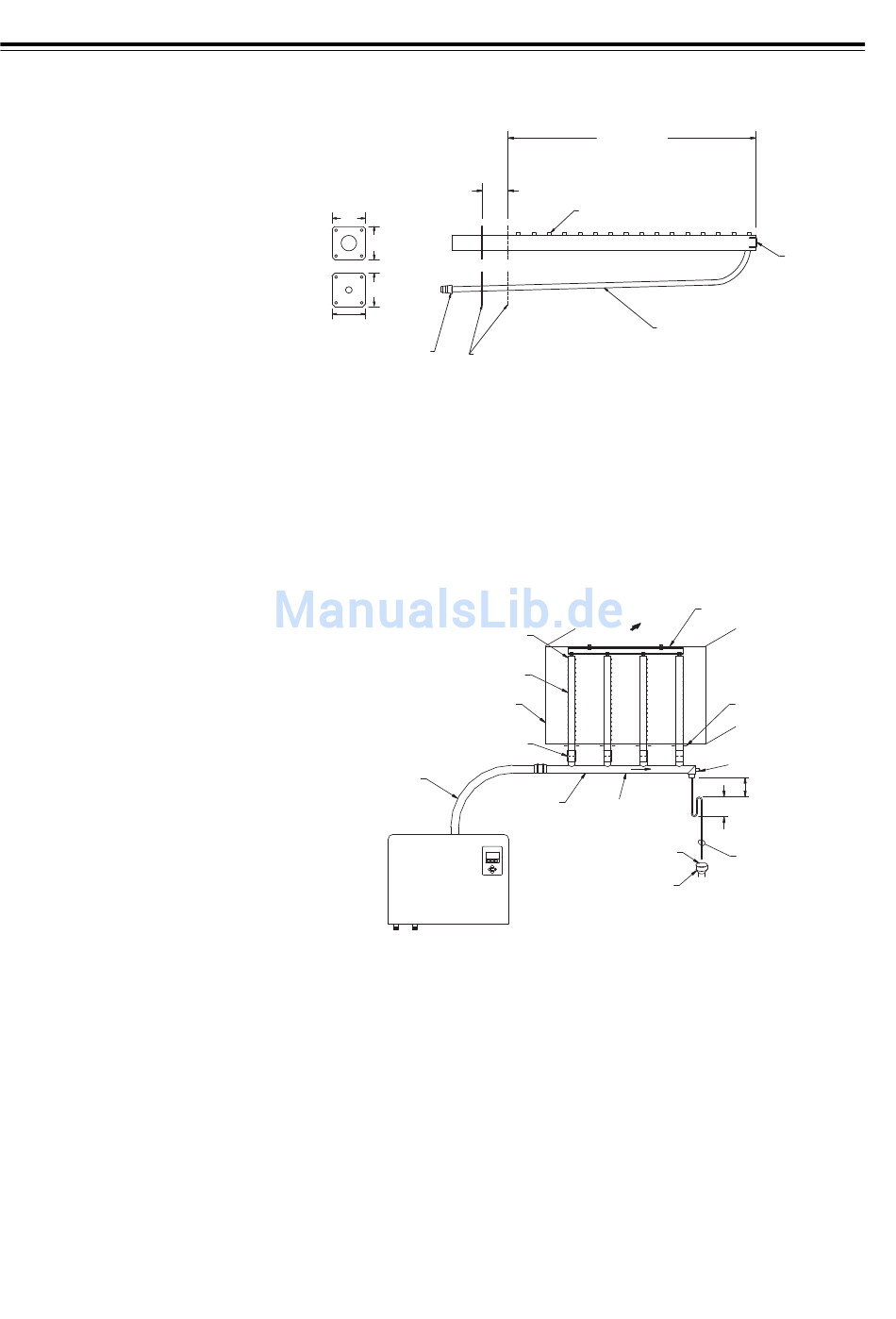

Abbildung 5-1: Einzelrohr
63,5 mm
82,5 mm
82,5 mm
82,5 mm
82,5 mm
DN6 (¼") *
Abbildung 5-2: RAPID-SORB
Dispersionsrohr
Röhrchen mit Öffnungen
Aufsteckkupplung oder
Schlauchmanschette
DN40 oder DN50
Dampfschlauch bzw.
starkwandige Rohre
Bitte beachten:
* Wenn der Dampfdurchsatz 15,5 kg/h oder weniger pro Dispersionsrohr beträgt, wird ein
Kondensatrohr mit einem Durchmesser von DN15 (½") weder benötigt noch mitgeliefert. Die Steigung
zum Luftbefeuchter muß mindestens 6,4 % betragen.
** Das Rohrmaterial des Kondensabflusses muß für eine Wassertemperatur von 100 °C geeignet sein.
Länge des Zwischenstücks
vorgeformte, hochtemperatur-
beständige Kunststoffröhrchen
6,4 % Steigung
2 % Steigung
Bewegliche Deckplatte (die Deckplatte
kann das Rohr an Schächte anpassen,
die 63,5 mm breiter sind als die
entsprechende Zwischenstücklänge.)
® mit Kondensatablauf zum Bodenabfluß
Luftstrom
Kanal
Verteiler
2 % Steigung
(mindestens)
Luftspalt
offener Ablauf
Stützmutter,
mit Rohr
verschweißt
DN15 (½") Rohr aus 304
Edelstahl (Kondensatablauf)*
OM-351-1
Edelstahlschiene
Deckplatte
Halterung
mindestens 150 mm
mindestens 125 mm
Kondensatablaufrohr**
von anderen Herstellern
DN20 (¾")
OM-224-s
5
