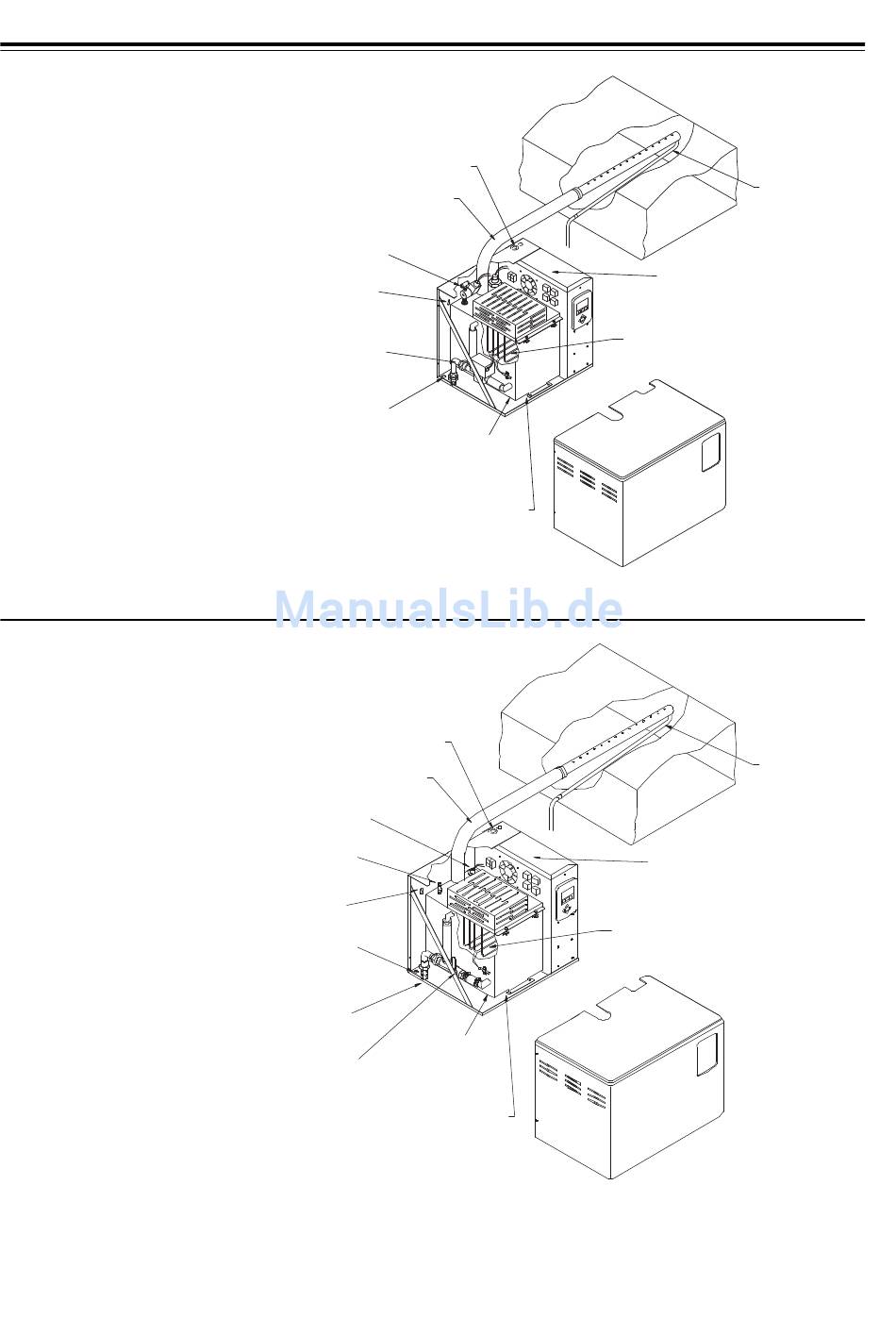

Abbildung 3-1: HUMIDI-
TECH Luftbefeuchter
Für das HUMIDI-TECH
Standardgerät muß das
Wasser eine spezifische
Leitfähigkeit von mindestens
100 Mikro-Siemens/cm
haben. Daher kann das Gerät
nicht deionisiertem oder mit
Umkehrosmose behandeltem
Wasser betrieben werden.
(Siehe Modell DI.)
Abbildung 3-2: HUMIDI-TECH DI
Luftbefeuchter (zur Verwendung
mit deionisiertem Wasser)
Der hier abgebildete HUMIDI-TECH
DI Luftbefeuchter ist zur
Verwendung mit deionisiertem oder
mit Umkehrosmose behandeltem
Wasser geeignet.
Unterbrechungsschalter mit Schwimmer
DN20 (¾") Kupplung, Überlauföffnung
HUMIDI-TECH
Elektrische Anschlüsse
Dampfschlauchverbindung zum
Dispersionsrohr im Kanal
Wasserzufuhrleitung DN6
(¼") (Innengewinde)
Bohrungen zur
Befestigung an der Wand
DN20 (¾") Kupplung,
Überlauföffnung und
Abflußüberlauf
Zugang zur Wasserzufuhrleitung
Abnehmbare Verdampfungskammer
Bewegliche Anlage unter der Verdampfungskammer
kann zu Reinigungszwecken leicht entfernt werden
Elektrische Verbindungen
DN40 oder DN50 Dampf-
schlauchverbindung zum
Dispersionsrohr im Kanal
Wasserzufuhrleitung DN6
(¼") (Innengewinde)
Bohrungen zur Befestigung
an der Wand
Zugang zur Wasserzufuhrleitung
und Abflußüberlauf
Kugelhahn
®
LUFTBEFEUCHTER
DN40 oder DN50
abnehmbare
Verdampfungskammer
Bewegliche Anlage unter der
Verdampfungskammer kann
zu Reinigungszwecken leicht
entfernt werden.
Kondensatrücklauf
Kanal
Elektrik
Heizstäbe ummantelt mit
INCOLOY-Legierung
Kondensatrücklauf
Kanal
Elektrik
Heizstäbe ummantelt mit
INCOLOY-Legierung
OM-82-4
OM-82-5
