Temperaturfühler Übersicht
T1/T20
T10

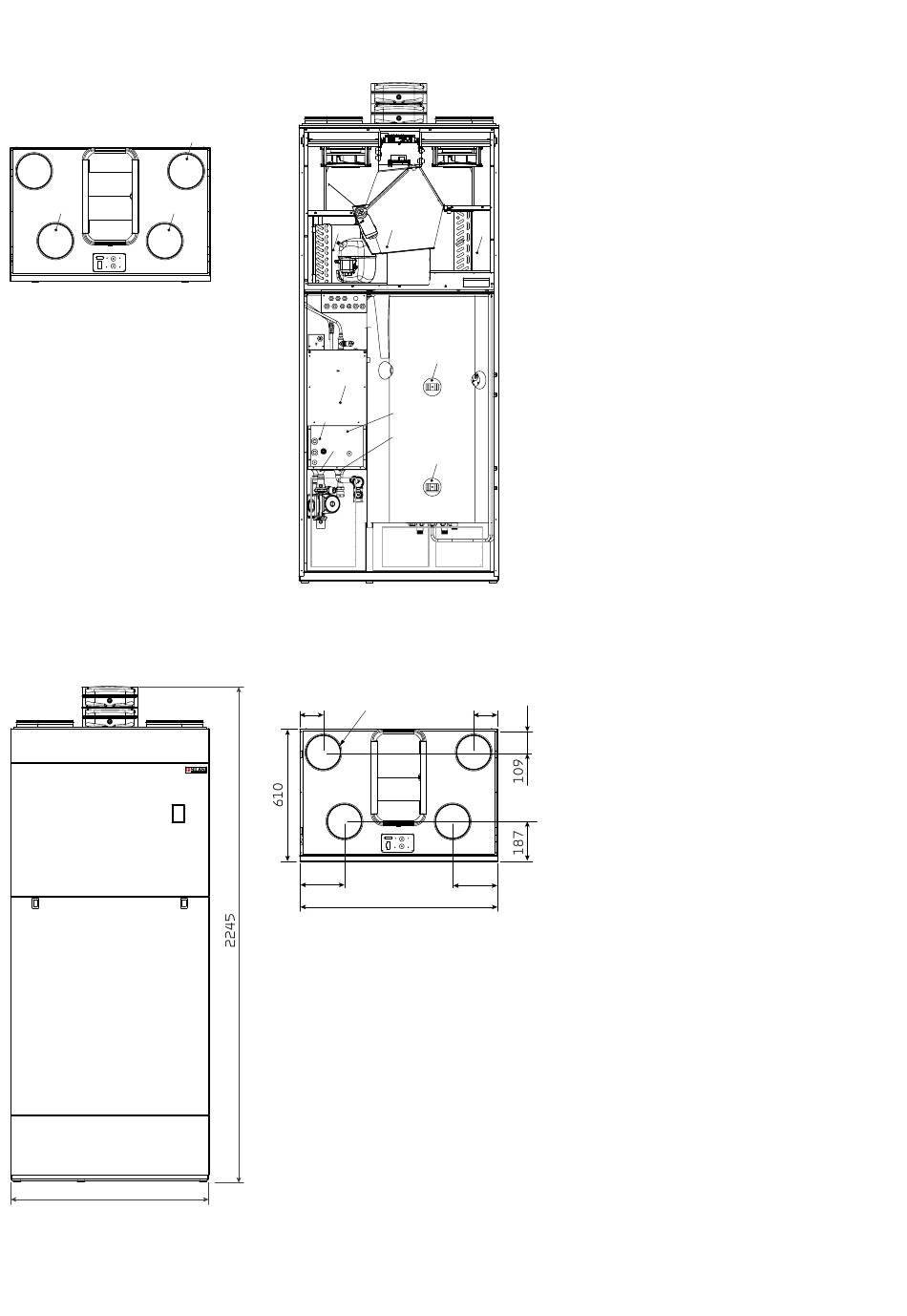

Maßskizze
900
8
T2
T6
T35
T14
T13
108
Ø160
4
1
204
T4
T5
T11
T17/T18
T16
T12
108
2
3
204
900
Temperatursensor im Gerät
T1: Außenluft
T2: Zuluft
T4: Abluft nach dem Wärmetauscher
T5: Kondensator
T6: Verdampfer
T10: Abluft
Temperatursensor im Warmwasserbehälter
T11: Oben am Behälter
T12: Unten am Behälter
Temperatursensor Solekreislauf
T13: Vorlauf Sole
T14: Rücklauf Sole
TemperatursensorGEO
T16: Vor Kondensator
T17: Nach Kondensator
T18: Vorlauf Zentralheizung
T20: Außentemperatur
T35: Druckrohr-Temperatur
Anschlüsse:
1. Außenluft
2. Zuluft
3. Abluft
4. Fortluft
Gewicht: 268 kg.
Alle Angaben sind in mm.
