Passive Kühlung
GEO hat eine passive Kühlfunktion. Es funktioniert dadurch, das die Erde den Sole abkühlt, und das kalte Wasser wird durch ein Wär-
metauscher in den Fußboden Heizungssystem geführt oder in einen Fan-coil.

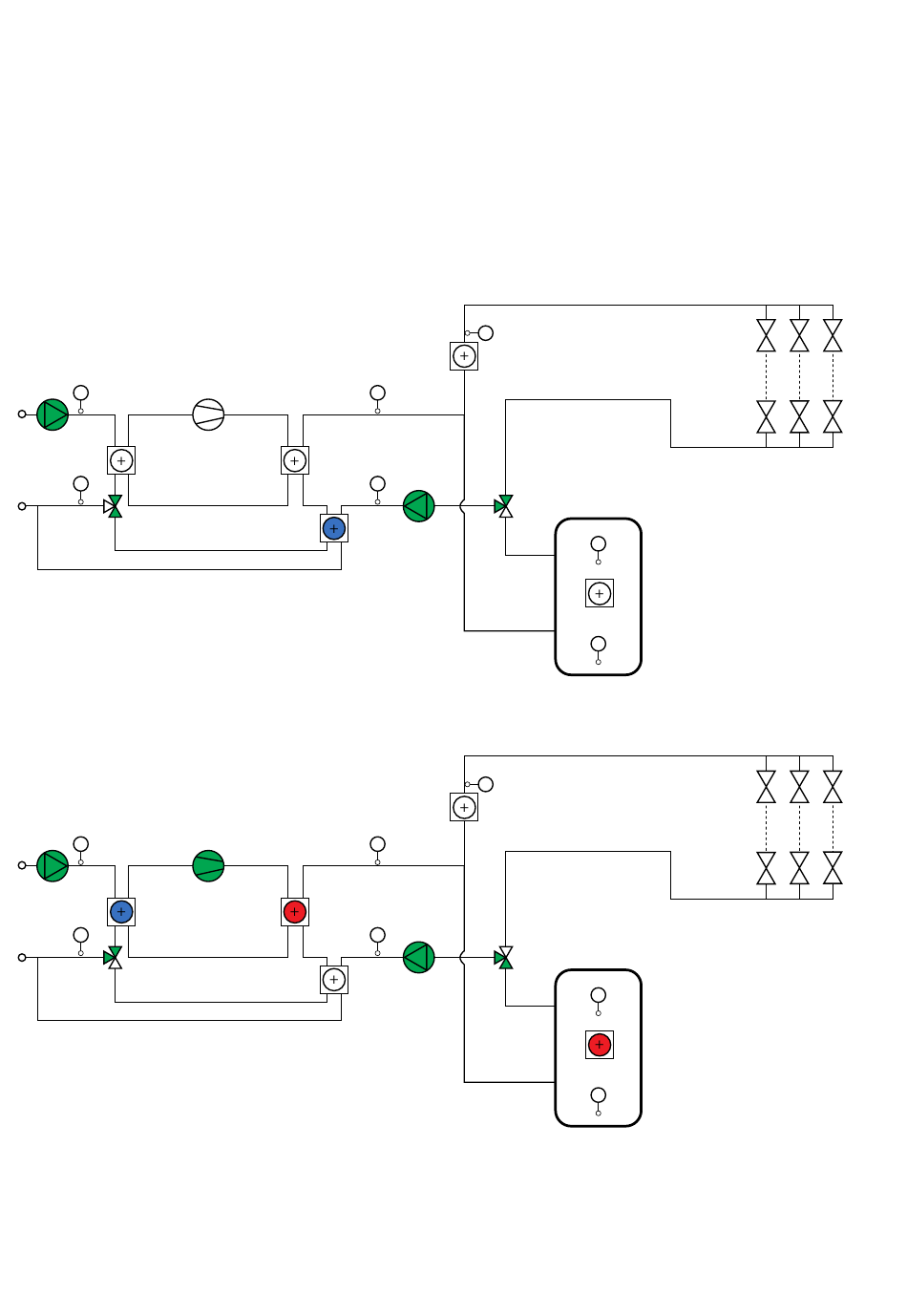

Passive Kühlung durch den Fußbodenheizung
Einen externe Temperaturfühler wird an Digitale Eingang 10 angeschlossen. Wenn der Kontakt im Temperaturfühler angeschlossen
wird geht GEO über in Passive Kühlung wo die Umwälzpumpen für den Solekreislauf und Zentralheizung laufen. Der Relaisausgang 10
wird aktiviert und drehen ein drei-Wege-Ventil damit das Sole an den Passive Wärmetauscher geführt wird (der Wärmetauscher für
die Kühlung ist kein Nilan Lieferung). Wenn der Kontakt wieder gebrochen wird, geht der GEO Wärmepumpe zurück an normal Betrieb.
Der externe Temperaturfühler ist oft mit einem Infrarotem Fühler versehen, der den Temperatur am Fußboden messen, und der Küh-
lung stoppt bevor den Fußboden beschlagen wird.
T13
T14
Ist es notwendig das GEO Warmwasser erzeugt, wird die Passive Kühlung eingestellt.
T13
T14
36
T18
T17
T16
T18
T17
T16
T21
T22
T21
T22
