Elektrische Montage
Sicherheit
ACHTUNG
Alle Arbeiten sind von qualifiziertem Fachpersonal in Übereinstimmung mit geltenden Gesetzen und Bestimmungen
auszuführen.
ACHTUNG
Bei der Arbeit an den elektrischen Komponenten des Gerätes muss der Strom unterbrochen werden.
Es muss überprüft werden, dass Kabel beim Anschluss und Benutzung nicht beschädigt oder eingeklemmt werden.

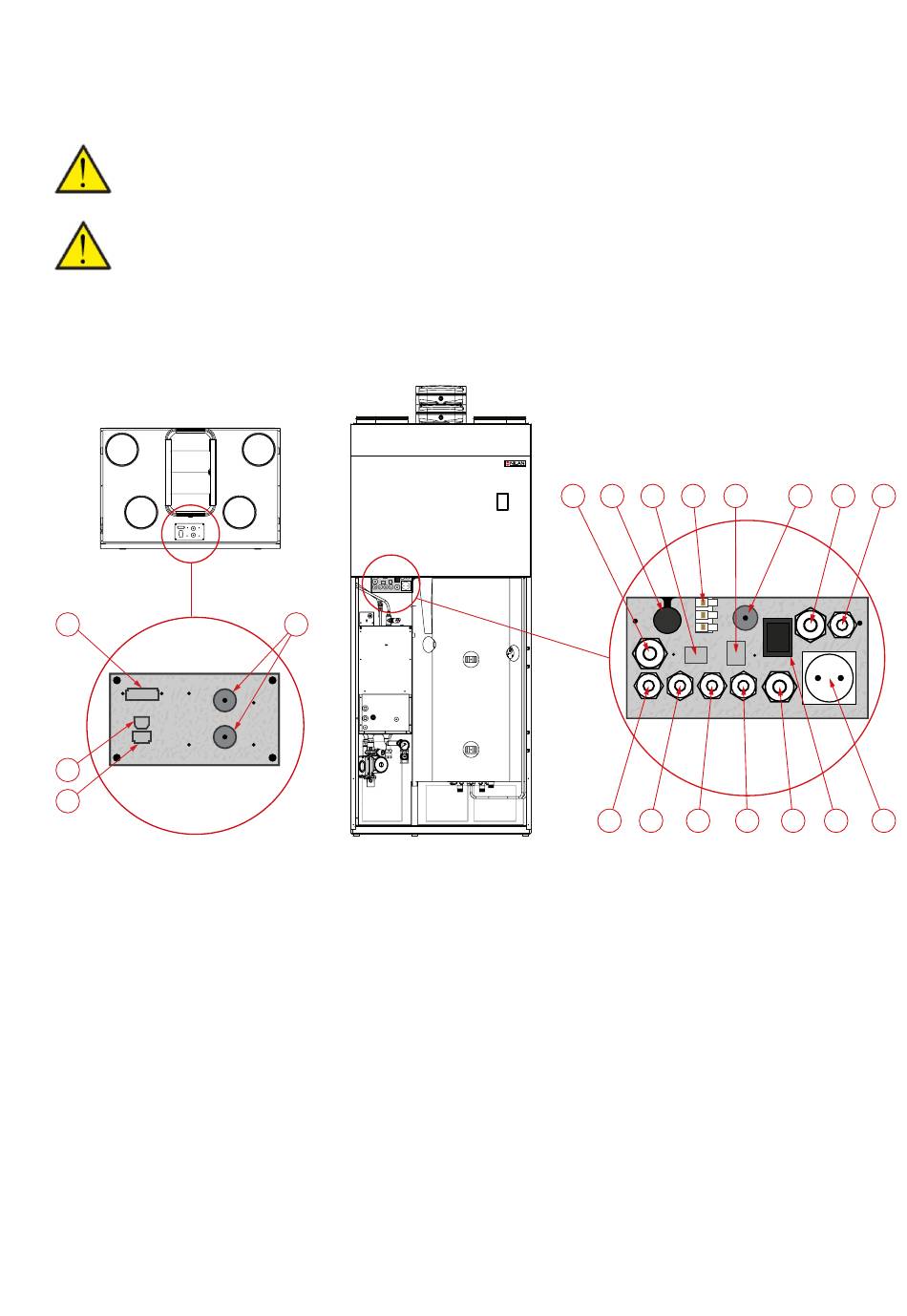

Anschlussübersicht
18
17
16
1. Stromanschlusskabel für GEO 3/6/9
2. Temperaturfühler
3. Buchse für elektrische Zusatzheizung in SHW-Behälter
4. Lüsterklemme zur Wärmeregelung (HEAT+COM: Wärmeregelung. COM+COOL: Regelung der Kühlung)
5. RJ45 Buchse für T21, T22 und Anode in SHW-Behälter
6. Steuerleitung für 3-Wege-Ventil für SHW-Behälter
7. Versorgungskabel für elektrische Zusatzheizung der Zentralheizung
8. Versorgungskabel für Umwälzpumpe der Zentralheizung Kreis
9. Kommunikationskabel für Compact P2 (Steuerleitung zwischen Platinen)
10. Kommunikationskabel für GEO 3/6/9 (Steuerleitung für GEO)
11. Leitung für Soledruck Pressostat
12. Versorgungskabel für Solepumpe
13. Netzwerkkabel für GEO 3/6/9 + Compact P2 (Hauptversorgungskabel)
14. Notbetrieb von Elektr. Zusatzheizung für Zentralheizung
15. Stromversorgungs Buchse 230V für Compact P2
16. Verbindung zum Internetrouter des Benutzers über LAN-Kabel
17. Anschließen eines PCs über ein USB-Kabel
18. 8-poliger Stecker mit Anschlussmöglichkeit für Zubehör
19. Kabelverschraubungen für externe elektrische Anschlüsse, die in Klemmenblöcke montiert werden, die sich an der Unterseite der
Metallplatte befinden
19
1
2
3
4
5
9
10
11
12
6
7
8
13
14
15
15
