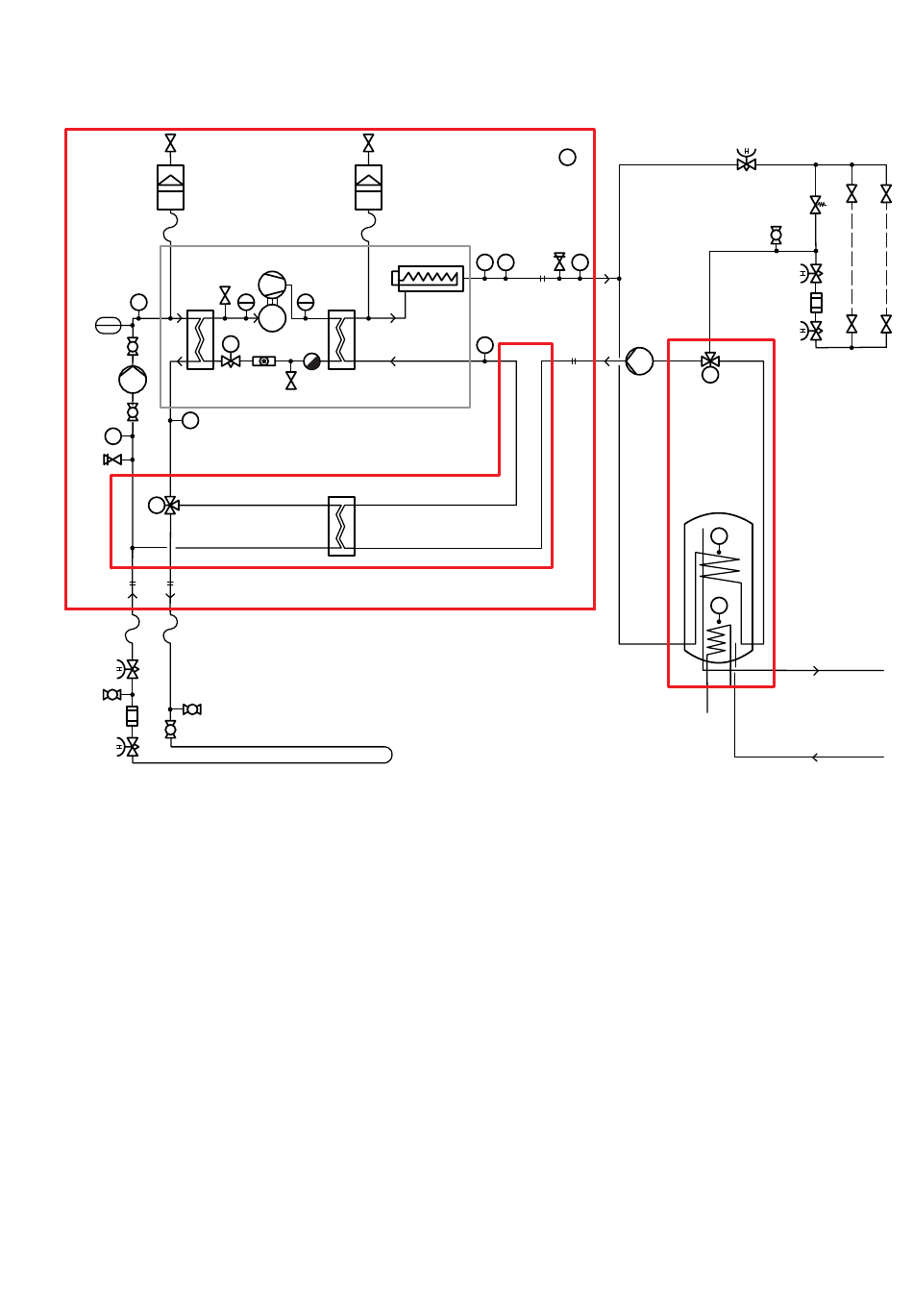

Warmwasserbehälter
Der GEO kann an einen externen Warmwasserbehälter (SHW) sowie an den Warmwasserbehälter im Compact P2 (DHW) angeschlossen
werden. Dafür ist ein 3-Wege Ventil erforderlich, das als Zubehör erhältlich ist.
23
22
Kühlmodul
21
2
40
1
TT
20
PZAL
18
TC
7
19
18
41
TT
17
PI
16
AB
A
M
B
35
11
11
12
12
14
13
13
15
18
14
* Alles in dem roten Kasten ist im Nilan Lieferung inbegriffen.
1. Verdampfer
2. Niederdruck Wartungsventil
3. Niederdruck Pressostat
4. Kompressor
5. Hochdruck Pressostat
6. Kondensator
7. Ausdehnungsventil
8. Schauglas mit Feuchtigkeitanzeige
9. Hochdruck Wartungsventil
10. Kombifilter
11. Anschluss 1" (Innengewinde)
12. Flexschlauch 1"
13. Kfe hahn
14. Sperrventil
15. Schmutzfilter
16. Sicherheitsventil 3,5 bar
17. Manometer (nicht montiert für Zentralheizung Kreis)
18. Kuglelhahn
19. Umwälzpumpe 130 m
23
22
21
4
3
5
6
PTL
PTL
M
3~
8
10
9
Passives Kühlmodul
37
GEO Wärmepumpe
Erdkollektor Kreislauf
46
TT
43
25
26
17
24
TT
TT
TT
27
Vorlauf
42
Rücklauf
TT
27
20. Soledruck Pressostat 0,5/1,1 bar
21. Flexschlauch 10 mm
22. Ausdehnungsgefäß 8 L
23. Automatische Entlüftung 3/8"
24. Elektrische Zusatzheizung 2 kW
25. Temperatursensor T18
26. Sicherheitsventil 2,5 bar (nicht montiert)
27. Anschluss 3/4" (Gewinde)
28. Überdruckventil
35. Drei-Wege-Ventil
36. Umwälzpumpe
37. Plattenwärmetaucher
40. Temperatursensor T13
41. Temperatursensor T14
42. Temperatursensor T16
43. Temperatursensor T17
44. Temperatursensor T21 (SHW Behälter oben)
45. Temperatursensor T22 (SHW Behälter unten)
46. Außentemperatursensor T20
14
28
13
14
15
14
36
B
Zentralheizung
AB
A
M
35
SHW
44
TT
45
TT
37
