Temperaturfühler Übersicht; Maßskizze - nilan Compact P2 Montageanleitung

Temperaturfühler Übersicht
T1 T10

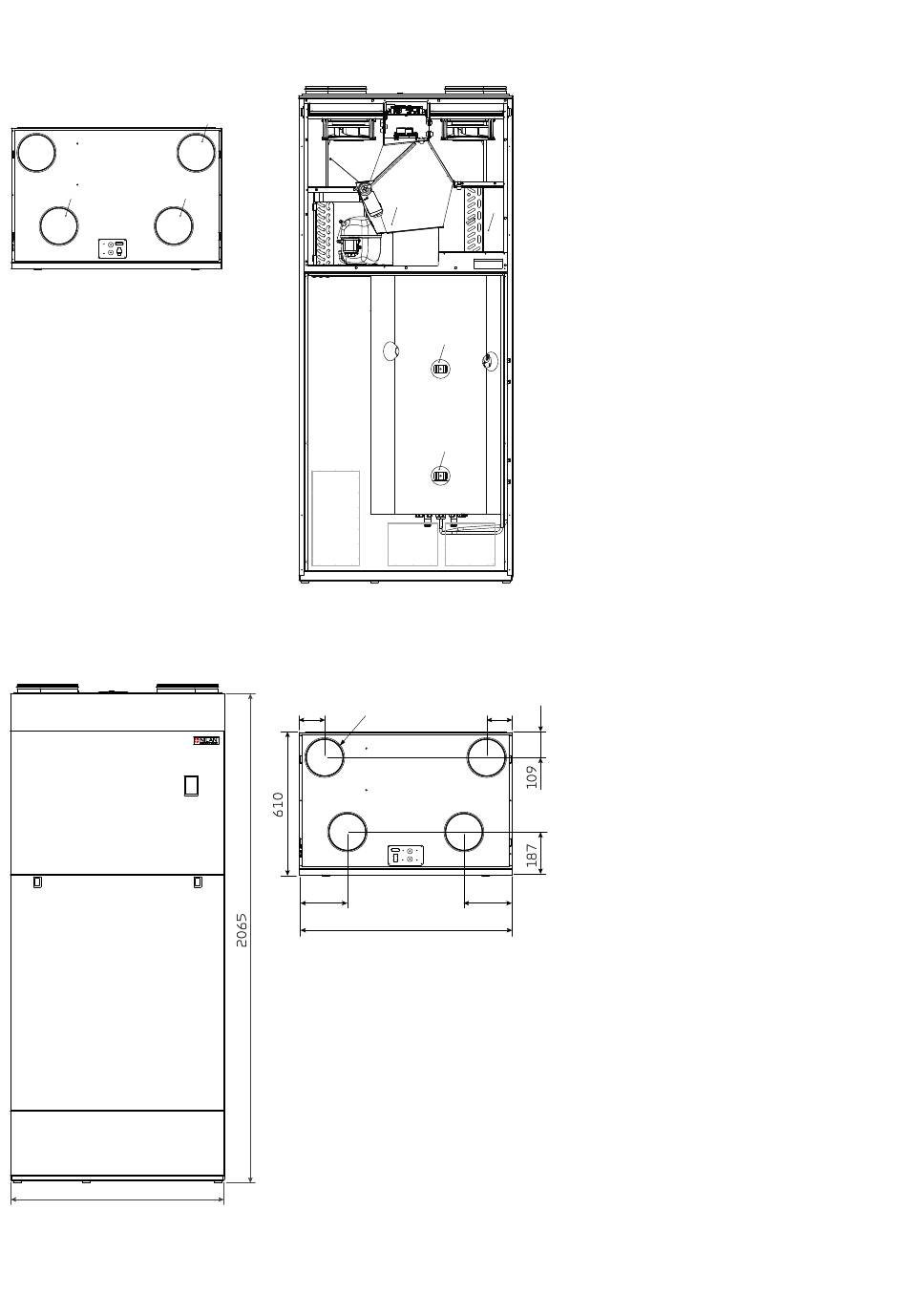

Maßskizze
900
8
T2
T6
108 Ø160
4
1
204
T4
T5
T11
T12
108
2
3
204
900
Temperatursensor im Gerät
T1: Außenluft
T2: Zuluft
T4: Abluft nach dem Wärmetauscher
T5: Kondensator
T6: Verdampfer
T10: Abluft
Temperatursensor außerhalb des Gerätes
T7: Zuluft nach Nachheizregister (Zubehör)
Temperatursensor im Warmwasserbehälter
T11: Oben am Behälter
T12: Unten am Behälter
Anschlüsse:
1. Außenluft
2. Zuluft
3. Abluft
4. Fortluft
Gewicht: 213 kg
Alle Angaben sind in mm.
