Montage der Zusatzplatine auf CTS602 Platine
Mit einer Zusatzplatine ist es möglich, die Funktionen in der Steuerung zu erweitern. Sie ermöglicht den Anschluss von extra Zubehör
wie auf den nachfolgende Seiten angezeigt.

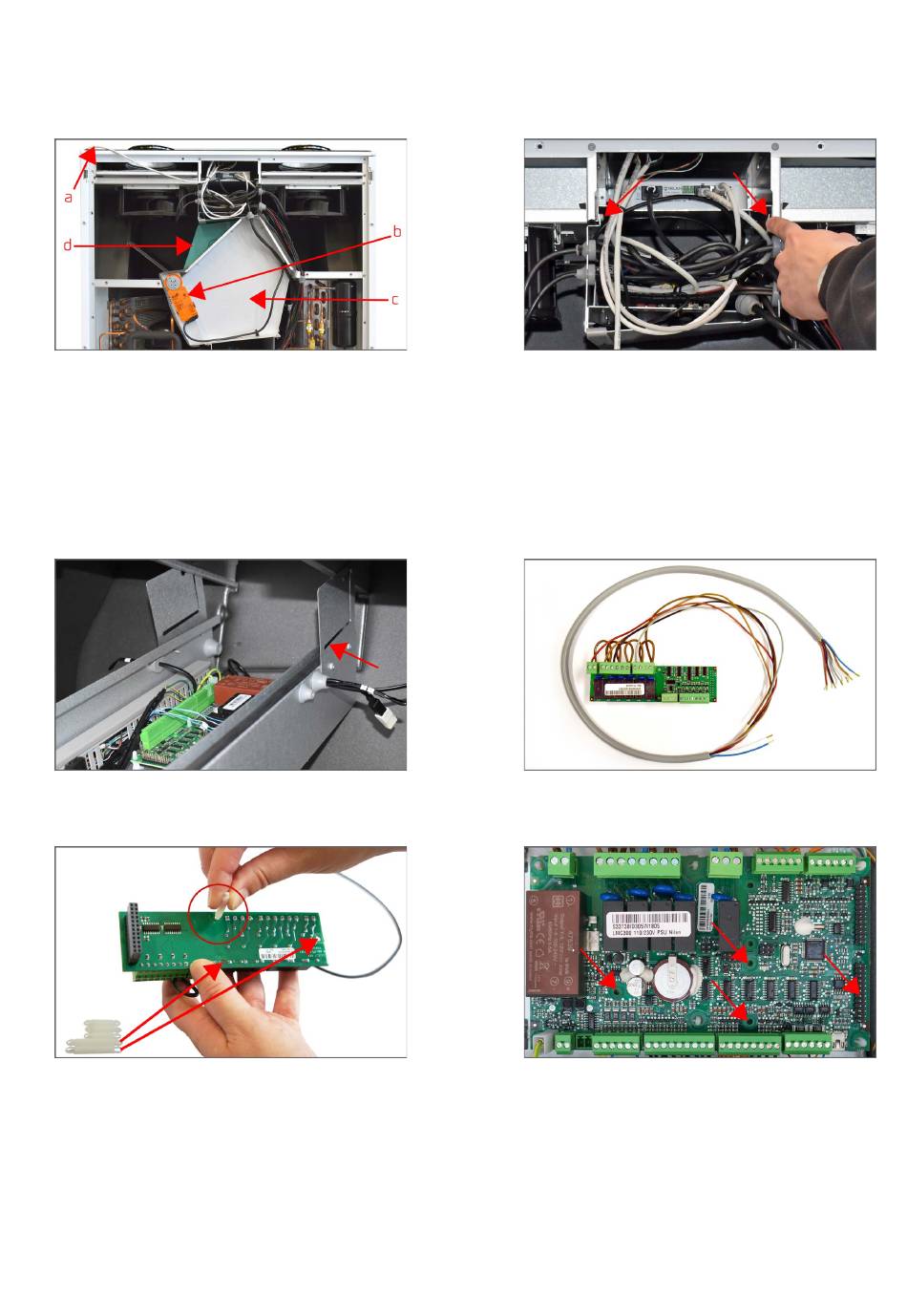

1. Zugang zur Platine, an der die Zusatzplatine montiert
werden muss, erhalten Sie wie folgt:
a: Das HMI-Panel and der Vordertür vom Kabel auskli-
cken, damit die Fronttür entfernt werden kann. Dann die
hintere Platte entfernen.
b: Die Bypass-Klappe aus der Halterung klicken, und das
Kabel vom Bypass-Kasten lösen.
c: Den Bypass-Kasten abschrauben.
d: Vorsichtig den Gegenstromwärmetauscher herauszie-
hen.
3. Die Steuerbox aus den Rillen ziehen, nach vorne neigen
und am Profil hängen lassen.
5. Die großen anbei liegenden Platinenhalterungen in den
3 Löchern der Zusatzplatine montieren.
2. Die beiden Schrauben auf jeder Seite der Steuerbox
entfernen.
4. An der Zusatzplatine ist ein Kabel montiert, das gemäß
Schaltplan angeschlossen werden muss.
6. Die Zusatzplatine muss an die Buchse CN9 angeschlos-
sen und die Platinenhalterungen in den dazu ausgelegten
Löchern in der CTS602 Platine montiert werden.
