Algemeine Informationen Sicherheit Stromversorgung WARNUNG Stets die Stromversorgung zum Gerät unterbrechen, wenn ein Fehler auftritt, der sich nicht über die Steuereinheit beheben lässt. WARNUNG Tritt ein Fehler an stromführenden Teilen des Geräts auf, ist in jedem Fall ein autorisierter Elektroinstallateur zur Ausbesserung des Fehlers hinzuzuziehen.
• Bedienungsanleitung • Schaltplan Die Anleitungen finden Sie unter: www.nilan.dk. Bei weiteren Fragen zur Montage und zum Betrieb des Geräts nach der Lektüre der Anleitungen wenden Sie sich bitte an Ihren Nilan Fachhändler. Eine Fachhändler-Übersicht finden Sie unter www.nilan.dk. ACHTUNG Das Gerät ist unmittelbar nach Installation und Anschluss an das Kanalsystem in Betrieb zu nehmen.

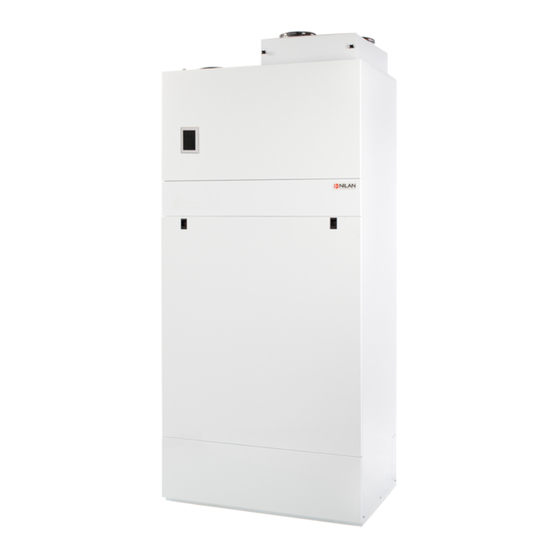

Gerätetyp Produktbeschreibung Compact P ist ein Lüftungsgerät mit Wärmerückgewinnung, und mit zusätzlichen eingebaute Wärmepumpe, das unter anderem für die Produktion von Warmwasser benutz wird, aber das auch das Haus über eine Erdwärmepumpe durch Zentralheizung heizen und kühlen kann. Compact P ist für Luftmengen bis zu 275 m3/h bei 100 Pa externem Gegendruck berechnet. Compact P XL ist für Luftmengen bis zu 430 m3/h bei 100 Pa externem Gegendruck berechnet.
Das Gerät Compact P: GEO: 1. Kanalanschlüsse 21. Ausgleichbehälter für Zentralheizung und Solekreislauf 2x8l 2. Tür für Filterwechsel 22. Sicherheitsventil und Manometer für Zentralheizungsanlage 3. Bedienungspanel (HMI Touch-Panel) 23. Wechselrichter gesteuert DC Kompressor 4. Abluftfilter 24. Hahn zum Auffüllen und Schmutzfilter für Zentralheizungs- 5.
Zubehör Elektro-Vorheizregister als Frostschutz des Geräts Wenn das Lüftungsgerät nicht als Polar-Ausführung mit eingebautem Vorheizregister erworben wurde, wird empfohlen, ein externes Vorheizregister für den Frostschutz des Lüftungsgeräts hinzuzukaufen. Bei längeren Zeiträumen mit anhaltendem Frost erfolgt eine Vereisung des hocheffizienten Gegenstrom- wärmetauschers.
Platzierung im Außenlufteinlass zukaufen und so die Anzahl an Pollen in der Wohnung vermindern. Hubwagen Ein Nilan Hubwagen erleichtert den Transport das schwerem Gerät ins Haus, ohne schwere Heben zu machen mit dem Risiko Schäden zu bekommen. Ein Satz besteht aus zwei Hubwagen, die an jeder Seite des Geräts befestigt wird, während es auf der Palette steht.
SHW Warmwasserbehälter Der SHW Tank ist ein von Nilan hergestellter 250 Liter Warmwasserspeicher mit eingebauter Solarspule und zusätzlicher Wärmepumpenspule, der an alle Compact P Lösungen angeschlossen werden kann. Der SHW Tank ist für die Montage eines Temperatursensors zur externen Solarwärmeregelung vorbereitet.
Das Lüftungsgerät wird auf einer Palette verpackt geliefert. Sie können den Nilan Hubwagen verwenden um das Gerät von die Palette abzuheben und ohne schweres Heben in das Gebaude trans- portieren. Wenn Sie den Filterkasten entfernen, pass es durch ein normaler Türöffnung.
Erdkollektor Kreislauf Beispiele für die Verlegung Bei Verlegung der Erdkollektor Kreislauf gibt es verschiedene Abständen die eingehalten werden muss, um eine Problemfreien Be- trieb zu bekommen. Ferner stellen Verwaltungen Anforderungen an die Installation und die Anlage Genehmigen vor Inbetriebnahme. In einigen Fällen wo kein platz ist, wird vertikale Löcher für den Erdkollektor Rohr gebohrt, aber die meisten wird horisontal gelegt. Un- ten wird ein paar Beispiele gezeigt, wie den Erdkollektor Kreislauf gelegt werden kann.
Elektrische Montage Sicherheit ACHTUNG Alle Arbeiten sind von qualifiziertem Fachpersonal in Übereinstimmung mit geltenden Gesetzen und Bestimmungen auszuführen. ACHTUNG Bei der Arbeit an den elektrischen Komponenten des Gerätes muss der Strom unterbrochen werden. Es muss überprüft werden, dass Kabel beim Anschluss und Benutzung nicht beschädigt oder eingeklemmt werden. Anschlussübersicht 1.
(gemäß Schaltplan), wo das Kabel von der Frontmontage entfernt werden muss. Nilan bietet Verbindungskabel mit RJ12-Steckern von 10 bzw. 20 m Länge an. Es ist auch möglich, ein Kabel mit einer Länge von bis zu 50 m anzupassen. Ein Standard Lan Kabel wird verwendet.
Stromanschluss Gerät Stromversorgung WARNUNG Das Netzteil wird mit einem Sicherheitsschalter an eine 230V Steckdose angeschlossen. Es ist wichtig, dass das Gerät Erdverbunden ist. Das Lüftungsgerät wird mit einem EU Schuko Stecker für die 230 V Stromversorgung geliefert. Dies bedeutet, wenn Sie keine Schuko Buchse mit seitlicher oder Pin-Masse installiert haben, ein Adapter Schuko Stecker mit Pin-Masse verwendet werden muss.
Änderung von 400V auf 230V Der Standardanschluss im Gerät ist 3 x 400V + N. In Ländern oder Gebieten, in denen diese Standard nicht anwendbar ist, kann das Gerät problemlos auf 3x230V oder 1x230V umgestellt werden. Die Klemmenleiste befindet sich in der Steuerung für GEO. Bitte beziehen Sie sich auf das beiliegende Schaltbild. 3 x 400V + N 1.
Umwälzpumpe Im Compact P AIR und Compact P GEO befindet sich im elektrischen Anschluss Panel das Versorgungskabel für Umwälzpumpe der Zen- tralheizkreis. Das Kabel ist mit einem Aufkleber mit dem Text "Umwälzpumpe" gekennzeichnet und endet in 3 Schraubklemmen. Compact P AIR Versorgungskabel für Umwälzpumpe der Compact P GEO Zentralheizkreis...
Das Gateway wird mit dem anbei liegendem Kabel 230V angeschlossen. Internetanschluss Das Gateway kann mit einem RJ45-Kabel (keine Nilan Lieferung) einem Router mit Internetverbindung angeschlossen werden. Wenn das Gateway am Strom angeschlossen und mit dem Router verbunden ist, ist eine sichere Cloud-Verbindung hergestellt, und es kann über die Nilan User App kann mit dem Gateway kommuniziert werden.
Stromanschluss Zubehör SHW-Warmwasserbehälter Der SHW-Warmwasserbehälter wird an das Anschlusspaneel von Compact P GEO wie unten gezeigt angeschlossen. Der SHW- Behälter erhält eine eigene Stromversorgung über Schuko-Stecker. 1. Stecker für Steuerung der Elektrische Zusatzheizung im SHW-Behälter. 2. RJ45-Stecker zur Übertragung der oberen (T21) und unteren (T22) Temperatur sowie der Anodenüberwachung im SHW-Behälter. Schuko Stecker 1x230V 50Hz 10A...
Benutzerwahl 1 Benutzerwahl 1 wird über den 8-poligen Stecker an der Oberseite des Geräts angeschlossen. Die Benutzerwahlfunktionen werden verwendet, um den gewöhnlichen Betrieb zu übersteuern. Das Eingangssignal muss von einem potentialfreien Kontakt stammen und wenn es geschlossen wird, wird die Funktion mit den Einstellungen aktiviert, die im Bedienungs- panel unter Service/Benutzerwahl gewählt wurden.
Externes electrisches Vorheizregister Zum Frostschutz des Lüftungsgeräts kann ein externer elektrischer Vorheizregister erworben werden. Das electrisches Vorheizregister wird mit dem notwendigen Temperaturfühler im Außenluftkanal vor das Lüftungsgerät montiert. Wenn die tatsächliche Außenlufttemperatur auf dem Bedienungspanel angezeigt werden soll, muss der Temperatursensor T1 / T8 vor der Vorheizregister in den Kanal geführt werden.
-Sensor Wenn in der Wohnung/im Gebäude eine hohe Belastungsänderung besteht, kann man einen CO -Sensor zur Steuerung des Luftwechsels installieren.Der CO -Sensor mißt das CO -Niveau in der Abluft und reguliert so die Ventilatorstufe. Montage des CO -Sensors: 1. Den T4-Fühler am Kreuzstromwärmetauscher abneh- 2.
Seite 26
7. Den Stromversorgungsbox wird bei der Steuerung 8. Wird nach Schaltplan angeschlossen. montiert (2 Löcher soll gebohrt werden). 9. Den Wärmetauscher erneut montieren. Denken Sie bitte an die erneute Montage des T4-Fühlers. Bei SW-Version 2.00x und darunter muss der Widerstand in Reihe mit dem schwarzen Signalkabel geschaltet werden. Bie SW-Version 2.01x und darüber, soll kein Widerstand montiert werden.
CTS602 Platine montiert werden. 5. Leitungen wie im Schaltplan angezeigt anschließen. ACHTUNG Die Zusatzplatine und die Anschlüsse sind von einem autorisierten Elektroinstallateur zu montieren. Die Zusatzplatine ist Zubehör für die CTS602 Platine. Externe Komponenten sind nicht im Lieferumfang von Nilan ent- halten.
Benutzerwahl 2 Mit Benutzerauswahl 2 werden die gleichen Möglichkeiten wie mit Benutzer- auswahl 1 erreicht. Zusätzlich kann ein Relaisausgang gesteuert werden, der z. eine Klappe oder was auch immer Sie benötigen, um eine externe Funktion zu steuern. Der potenziell freie Eingang von Benutzerauswahl 2 ist mit TF13 verbunden, und der Ausgang von Benutzerauswahl 2 ist mit dem Relais R7 auf der Optionskarte verbunden.
DTBU (Klappe Option) Wenn der Dunstabzugshaube über das Lüftungssystem laufen soll, kann es in einigen Fällen ein Problem werden, dass genügend Luft für den Dunstabzug vorhanden ist. Um diese Herausforderung zu lösen, kann eine EM-Box-Lösung verwendet werden. Wenn in der In- stallation jedoch nicht genügend Platz für eine EM-Box vorhanden ist, können Sie alternativ einen DTBU-Dämpfer im Kanalsystem anschließen, der dieselbe Funktion hat, außer dass kein Schmutz- filter eingebaut ist.
Sammelalarm Wenn sich das Lüftungsgerät an einem Ort befindet, an dem der Zugang nicht zu- friedenstellend ist oder nicht so häufig erfolgt, und sich auch das Bedienungspa- nel dort befindet, kann es sein, dass ein aufgetretener Alarm nicht bemerkt wird. Es kann eine externe Alarmanzeige, z.
Smart Grid Wenn Sie Smart Grid nutzen möchten, müssen Sie die Software auf Version xx aktualisieren und das Smart Grid-Modem wie gezeigt an Compact P anschließen. Das Smart Grid-Signal ist an die LC-Leiterplatte im Compact P angeschlossen und steuert ebenfalls AIR und GEO, sofern angeschlos- sen.
Sole an den Passive Wärmetauscher geführt wird (der Wärmetauscher für die Kühlung ist kein Nilan Lieferung). Wenn der Kontakt wieder gebrochen wird, geht der GEO Wärmepumpe zurück an normal Betrieb. Der externe Temperaturfühler ist oft mit einem Infrarotem Fühler versehen, der den Temperatur am Fußboden messen, und der Küh- lung stoppt bevor den Fußboden beschlagen wird.
Sanitärmontage Kondensatablauf Wichtige Informationen Compact P wird mit einem armierten Schlauch (20 mm) mit integriertem Siphon für den Kondensatablauf geliefert. ACHTUNG Der Kondensatablauf wird mit einer gleichmäßigen Neigung von mindestens 1 cm pro Meter zum nächstgelegenen Ablauf geführt. Ebenso muss der Überlauf vom Sicherheitsventil für Kaltwasser zu einem sichtbaren Ablauf geführt werden. ACHTUNG Wird das Gerät außerhalb der Gebäudehülle aufgestellt, ist es wichtig, den Kondensablauf gegen Vereisung zu schüt- zen.
Alle Arbeiten sind von qualifiziertem Fachpersonal in Übereinstimmung mit geltenden Gesetzgebung und Vorschriften auszuführen. Die Warmwasserbehälter von Nilan haben eine Passivierung, die den Behälter vor Korrosion schützt und eine lange Lebensdauer ge- währleistet. Die effektive Schaumisolierung schützt vor unnötigem Wärmeverlust.
Solekreislauf Nach durchgeführter und bestätigter Dichtheitsprüfung kann Sole in die Anlage gefüllt werden. Das Einfüllen von Sole sollte von einem autorisierten Installateur vorgenommen werden. Es wird empfohlen, fertig gemischte Sole mit Korrosionshemmern zu kaufen. Wird die Sole selbst gemischt, muss die Wasserqualität für Sole geeignet sein.
Checkliste für Zentralheizungssystem vor Start Die Checkliste wird bei Start und Übergabe der Anlage verwendet und sollte stets ausgefüllt werden. Zur weiteren Erklärung wird auf die übrigen Abschnitte der Anleitung verwiesen. Elektroanschluss und Steuerung Kontrolliert - Datum Anmerkung Die Versorgung ist angeschlossen und lt. Elektroschaltplan und Anleitung gesichert Die Steuereinheit ist an einer für den Benutzer sichtbaren Stelle angebracht.
Sanitäranschlüsse Zubehör Passives Kühlmodul Es ist möglich, Compact P GEO 3/6/9 mit einem passiven Kühlmodul zu kaufen, das das Haus im Sommer bei Bedarf kühlen kann. Das kalte Sole wird durch einen Plattenwärmetauscher geleitet, der das Wasser in der Zentralheizung kühlt. Das Kühlmodul ist ab Werk vormontiert und an die Steuerung angeschlossen.
Anschluss an SHW Warmwasser Das Betriebswasser wird im SHW Behälter von der GEO Wärmepumpe auf 45 °C (Werkseinstellung 40 °C) vorgeheizt und anschließend in den DHW Behälter im Compact P geleitet, wo es auf die gewünschte Vorlauftemperatur erwärmt wird. SHW Behälter Boden GEO Boden DHW Behälter Boden GEO Front...
Der SHW Behälter ist serienmäßig mit einer Solarwendel mit einer Länge von 8,5 m ausgestattet. Die Solarwendel kann an ein Solarpanel mit externer Solarheizungssteuerung (keine Nilan-Versorgung) oder an eine andere Wärme- quelle angeschlossen werden, die zur Erwärmung des Warmwassers beiträgt.
Dies wird empfohlen, um zu vermieden, dass Schwingungen vom Lüftungsgerät auf das Kanalsystem übertragen werden und um eine mögliche zukünftige Wartung des Lüftungsgeräts zu erleichtern, bei der das Gerät versetzt werden muss. Nilan bietet schalldämmende Flexschläuche an, die neben einer flexiblen Verbindung zwischen Lüftungsgerät und Kanalsystem auch Geräusche vom Lüftungsgerät zum Kanalsystem dämpfen.
Abluft Die Abluftventile werden in den feuchtigkeitserzeugenden Räumen montiert und dort strategisch platziert, wo sie feuchte und schlechte Luft am besten aus der Wohnung/dem Gebäude absaugen können. Feuchtigkeitserzeugende Räume sind z. B.: • Badezimmer • WC • Küche • Waschraum Zuluft Die Einblasventile werden im Aufenthaltsraum montiert und strategisch platziert, sodass sie möglichst wenig stören.
Ausgleich Wichtige Information ACHTUNG Damit das Lüftungssystem optimal läuft, ist es wichtig, dass es richtig Ausgeglichen ist. Es wird empfohlen, dass dies von Fachleuten durchgeführt wird. Es ist wichtig, die gesamte Zuluft und die gesamte Abluft zu messen. Das System muss ein Mindestmaß an Vakuum haben, d. h. dass mehr Luft abgesaugt als eingesaugt werden muss, um entgegenzuwirken, dass Feuchtigkeit in den Hausbau gepresst wird.
Indbetriebnahme Zentralheizung Einfüllen von Wasser ACHTUNG Vor Start der Wärmepumpe und der Zirkulationspumpen muss das Zentralheizungssystem mit Verbindung zum Au- ßenteil mit Wasser befüllt werden. Es wird Wasser mittels Hahn zum Auffüllen in das Zentralheizungssystem gefüllt, bis der Wasserdruck korrekt ist. Es ist wichtig, dass alle Kreise im Zentralheizungssystem während des Befüllens offen sind.
Fehlersuche Notbetrieb Notbetrieb Warmwasser In dem Fall, dass ein Fehler in der Steuerung oder Komponenten des Compact P auftritt, und das Gerät daher still steht, wird es nicht in der Lage sein Warmwasser zu produzieren. Hat der Installateur keine zeit sofort zu kommen oder ist der Fehler entstanden außer der Öffnungszeit der Installateur, und er kann deshalb nicht kontaktiert werden, ist es möglich Warmwasser zu bekommen, indem das Gerät auf Notbetrieb eingestellt werden kann.
Notbetrieb Zentralheizung In dem Fall, dass ein Fehler in der Steuerung oder Komponenten des GEO Erdwärmepumpe auftritt, und das Gerät daher still steht, wird es nicht in der Lage sein das Haus über die Zentralheizung zu erwärmen. Hat der Installateur keine zeit sofort zu kommen oder ist der Fehler entstanden außer der Öffnungszeit der Installateur, und er kann deshalb nicht kontaktiert werden, ist es möglich die Wohnung aufzuwärmen, indem das Gerät auf Notbetrieb eingestellt werden kann.
Warmes Brauchwasser Fehler und Lösungen Warmwasser Problem Mögliche Ursache Lösung Das Gerät produziert nicht ausreichend Die Filter können verstopft sein, sodass Die Filter wechseln und den Filterwechsel Warmwasser. nicht genug Luft durch die Lüftung evtl. auf einen kürzeren Zeitraum strömt. einstellen.
