Elektrische Montage

Sicherheit

ACHTUNG
Alle Arbeiten sind von qualifiziertem Fachpersonal in Übereinstimmung mit geltenden Gesetzen und Bestimmungen
auszuführen.
ACHTUNG
Bei der Arbeit an den elektrischen Komponenten des Gerätes muss der Strom unterbrochen werden.
Es muss überprüft werden, dass Kabel beim Anschluss und Benutzung nicht beschädigt oder eingeklemmt werden.

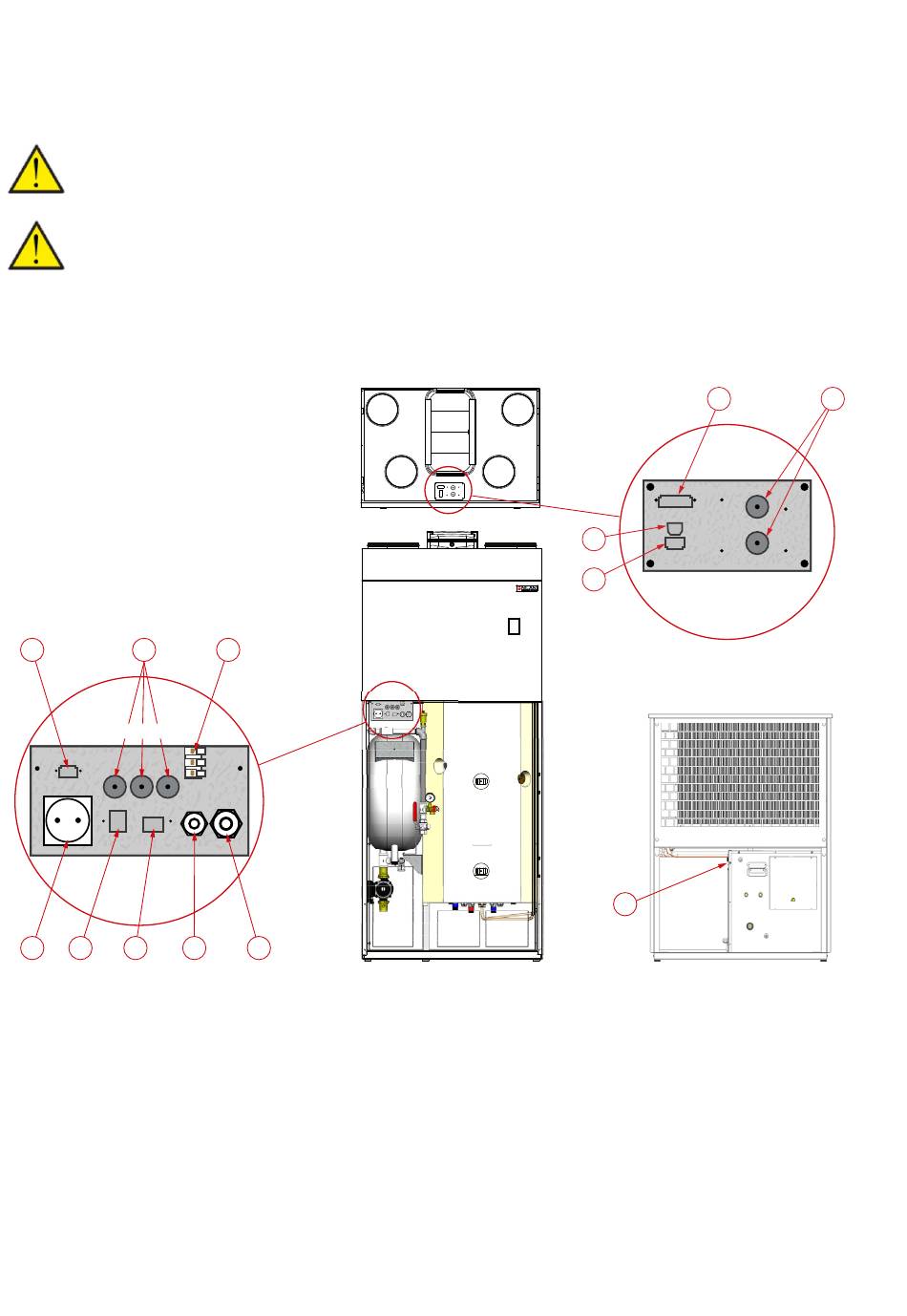

Anschlussübersicht
4 2
a b c
1 5 6
1. Steckdose 230V für Compact P2
2. Tüllen (a: Übertragungskabel zwischen Innenteil und Compact P2, b: Sensor T18 für Pufferspeicher, c: 3-Wege-Ventil für SHW-
Behälter)
3. Lüsterklemme zur Wärmeregelung (HEAT+COM: Wärmeregelung. COM+COOL: Regelung der Kühlung)
4. Signalkabel zum Außenteil der AIR Wärmepumpe
5. RJ45 Stecker an T21, T22 und Anode in SHW-Behälter
6. Stecker für Elektrische Zusatzheizung in SHW-Behälter
7. Versorgungskabel zur Elektrische Zusatzheizung in Pufferspeicher
8. Stromanschlusskabel für Innenteil der AIR-Wärempumpe + Compact
9. Stromanschluss zum Außenteil der AIR-Wärmepumpe
10. Verbindung zum Internetrouter des Benutzers über LAN-Kabel
11. Anschließen eines PCs über ein USB-Kabel
12. 8-poliger Stecker mit Anschlussmöglichkeit für Zubehör (Der 8-poliger Stecker ist in der Anleitung enthalten)
13. Kabelverschraubungen für externe elektrische Anschlüsse, die in Klemmenblöcke montiert werden, die sich an der Unterseite der
Metallplatte befinden.
20
3
7 8
12
11
10
9
13
