by.schulz D.2 ST-Ri Montage- Und Bedienungsanleitung Seite 9

Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze

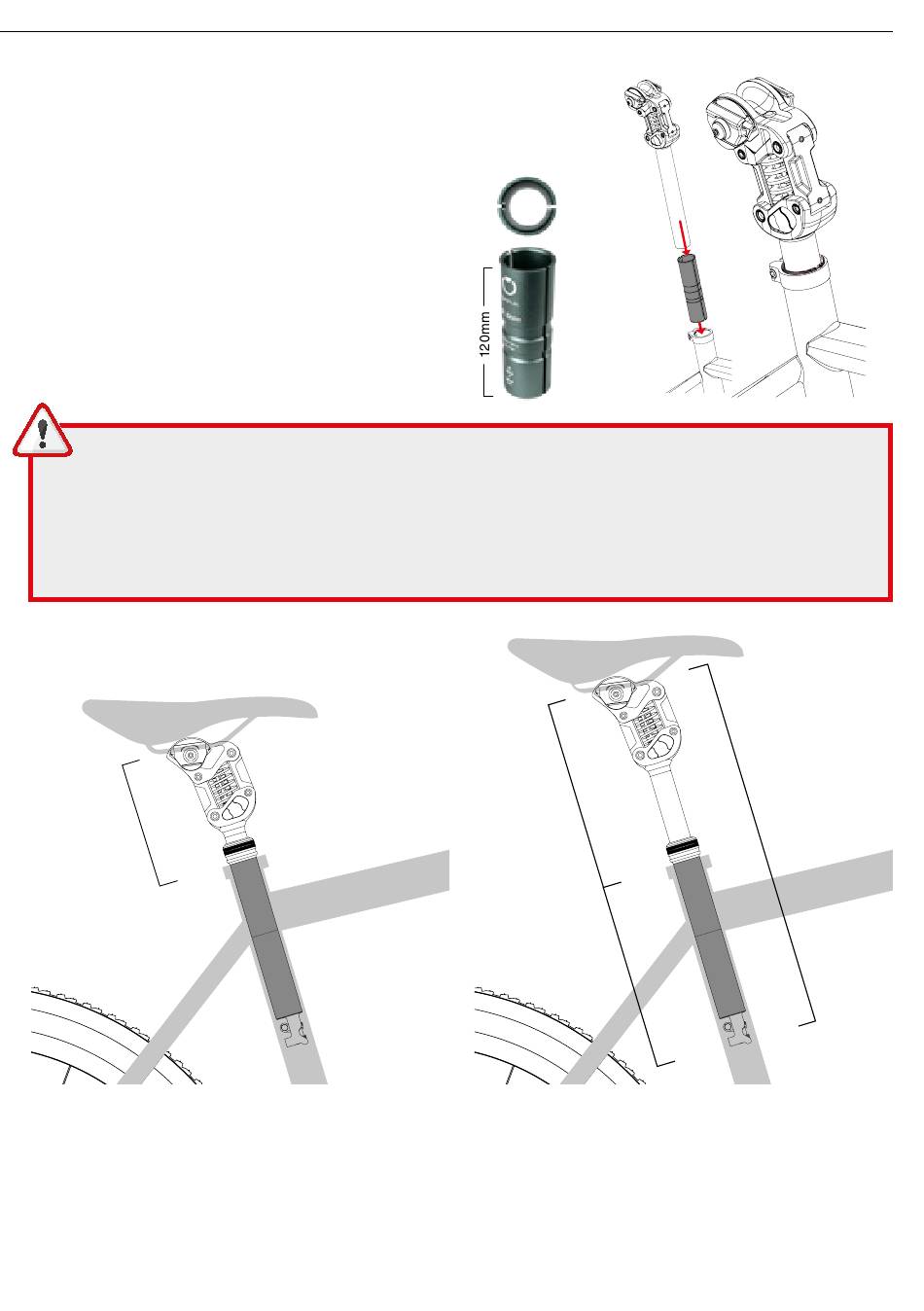

8. Der Durchmesser des Sitzrohrs Ihres Fahrrades /
E-Bikes, sollte mit dem der Sattelstütze übereinstimmen.
Eventuell benötigte Reduzierhülsen müssen eine Min-
destlänge von 100 mm aufweisen, und immer vollständig
in den Rahmen eingeschoben sein.
Bei abweichenden Angaben des Rahmenherstellers bzgl.
der Hülsenlänge sind diese mitzubeachten. Der höhere
Wert ist dann ausschlaggebend!
Die by,schulz G.Shim Reduzierhülsen finden Sie unter:
www.byschulz.com/produkte/g-shim-reduzierhuelse
9. Maße eingefahrene und ausgefahrene Stütze
HINWEIS: Durch den Parallelogramm-Mechanis-
mus der Federung hat die D.2 ST-Ri eine größere Auf-
bauhöhe als herkömmliche Dropper Posts. Prüfen Sie
im Vorfeld diese Anforderungen durch Abmessen an Ih-
rem Fahrrad so genau wie möglich. Beachten Sie eben-
falls, dass für die korrekte Sitzposition die individuelle
Höhe Ihres Sattels hinzuaddiert werden muss.
A
Abb. 8.9.1
Maße:
Maß A - Mind. Aufbauhöhe eingefahren:
Maß B - Mind. Aufbauhöhe ausgefahren:
Maß C - Max. benötigte Einbautiefe:
Maß D - Gesamtlänge ausgefahren:
Hülse doppelt geschlitzt
Ø 34,9 > 31,6
Ø 34,9 > 30,9
Ø 33,9 > 31,6
Ø 33,9 > 30,9
Unabhängig der Einbautiefe der Stütze sollten Sie bei
vollständig abgesenkter Sattelstütze (Abb. 8.9.1) noch
einen sicheren Stand mit dem Vorderfuß auf dem Bo-
den haben! Sollte dies nicht der Fall sein, raten wir von
der Verwendung der Stütze in Kombination mit diesem
Fahrrad ab.
Abb. 8.9.2
Die Maße A, B und D sind auf die Mitte der Sattelklem-
ca. 135 mm
me bezogen. Beachten Sie, dass je nach Rahmen für
ca. 215 mm
die Biegung der Kabelführung zusätzlich ca. 50 mm
ca. 230 mm
Bauraum unterhalb der D.2 ST-Ri benötigt werden!
(+ Kabel)
Weitere Maße finden Sie unter Punkt 5.1 Technische Da-
ca. 445 mm
ten auf Seite 4.
B
C
9/20
D
