Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze

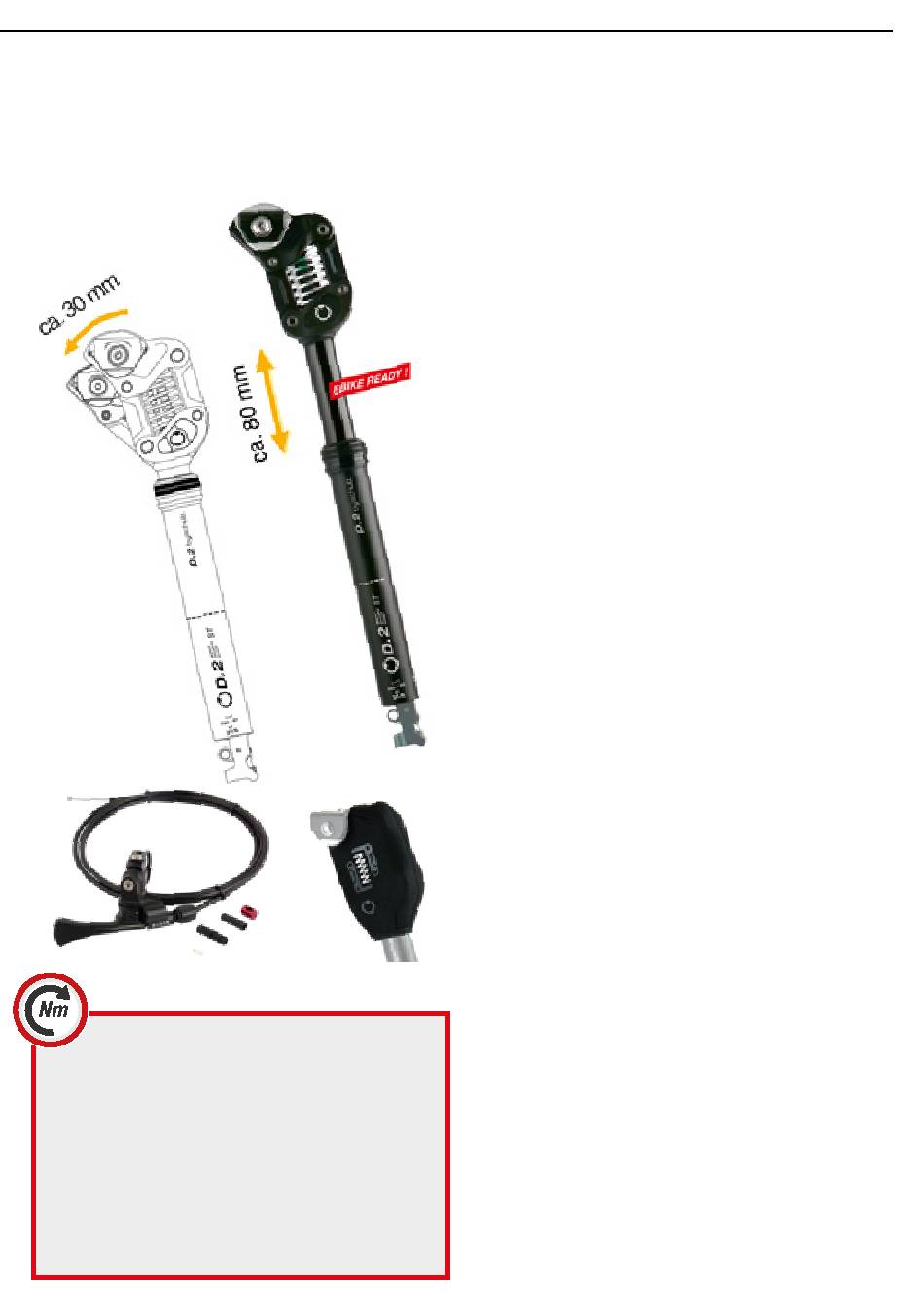

3. LIEFERUMFANG

· D.2 ST-Ri Sattelstütze inkl. Neopren Schutzhülle
· D.2 ST-Ri Remotehebel
· Innenzug mit Schaltaußenhülle, Endkappen,
Bolzen für Innenzugaufnahme, Aderendhülse
· Bedienungsanleitung
· Servicekarte
ANZUGSDREHMOMENTE:
bezieht sich auf eine wichtige Schraubverbindung,
die mit einem exakten Anzugmoment angezogen
werden muss. Das korrekte Anzugmoment ist ent-
weder auf dem Bauteil selbst oder in dieser Bedie-
nungsanleitung aufgeführt. Zur Ausführung ist ein
Drehmomentschlüssel erforderlich! Schraubverbin-
dungen, die nicht korrekt angezogen sind, können
sich lösen, oder ohne Vorwarnung brechen. Dies
kann einen Sturz auslösen, bzw. zu Sach- und Per-
sonenschäden führen!

4. FUNKTION

Die D.2 ST-Ri kombiniert die Vorzüge der absenkbaren
by,schulz D.1 Sattelstütze, mit dem Höchstmaß an Fahr-
komfort der renommierten G.2 Parallelogramm gefeder-
ten Sattelstütze mit einer Abfederung von ca. 30mm in der
ST Variante (short travel).
Die D.2 ST-Ri ermöglicht mittels eines am Lenker ange-
brachten Remotehebels ein komfortables Senken und
Heben der Sattelposition während der Fahrt und im Stand.
Dadurch können Sie individuell eine perfekte Fahrposition
einnehmen. Ausgelöst wird das Senken, bzw. das Heben
des Sattels durch Betätigen des Remotehebels.
Um ein Absenken der Sattelhöhe während der Fahrt, oder
beim Anhalten z.B. an einer Ampel zu bewirken, bleiben
Sie mit dem Gewicht auf dem Sattel, und betätigen Sie
den am Lenker montierten Remotehebel.
Um das Ausfahren der Sattelstütze zu aktivieren, entlas-
ten Sie den Sattel durch Anheben Ihres Körpers, und betä-
tigen Sie den Remotehebel. Die Sattelstütze fährt nun bis
zur maximalen Höhe aus bzw. stoppt und verbleibt, wenn
Sie den Hebel loslassen an der aktuellen Position.
Die Geschwindigkeit dieser Funktion lässt sich durch die
Intensität des Drucks am Remotehebel steuern. Wenig
Druck bewirkt ein langsames Ausfahren, starker Druck
bewirkt ein Ausfahren mit maximaler Geschwindigkeit.
Die progressiv ausgelegte Parallelogramm-Federung der
D.2 ST-Ri reagiert feinfühlig auf leichte Unebenheiten, und
mit steigendem Federwiderstand auf harte Stöße. Sie
taucht unter Belastung bis zu 18 mm nach hinten, und
ca. 22 mm nach unten ab. Zur optimalen Anpassung an
das Fahrergewicht und die Fahrweise, stehen leicht aus-
tauschbare Federelemente mit 4 verschiedenen Härtegra-
den zur Auswahl.
Im Inneren der absenkbaren D.2 Sattelstütze ist eine
hochwertige Gasdruckfeder verbaut. Diese ermöglicht es,
die Sattelhöhe über einen am Lenker montierten Remote-
hebel zu variieren! Bei Betätigung des Remotehebels wird
Dieses Symbol
über einen Innenzug das Ventil an der Gasdruckfeder
geöffnet. Daraufhin senkt sich der Sattel unter Belastung
durch das Körpergewicht, bzw. hebt sich bei Entlastung
nach oben. Wird der Hebel losgelassen, schließt das Ven-
til und der Sattel verbleibt in der aktuellen Höhe.
