9. MONTAGE

HINWEIS: Alle Teile der D.2 ST-Ri sind technisch
aufeinander abgestimmt. Verwenden Sie ausschließ-
lich einen original by,schulz Remotehebel. Bei Ver-
wendung von Produkten anderer Hersteller, kann die
ordnungsgemäße Funktion der D.2 ST-Ri Dropper-
stütze nicht garantiert werden!

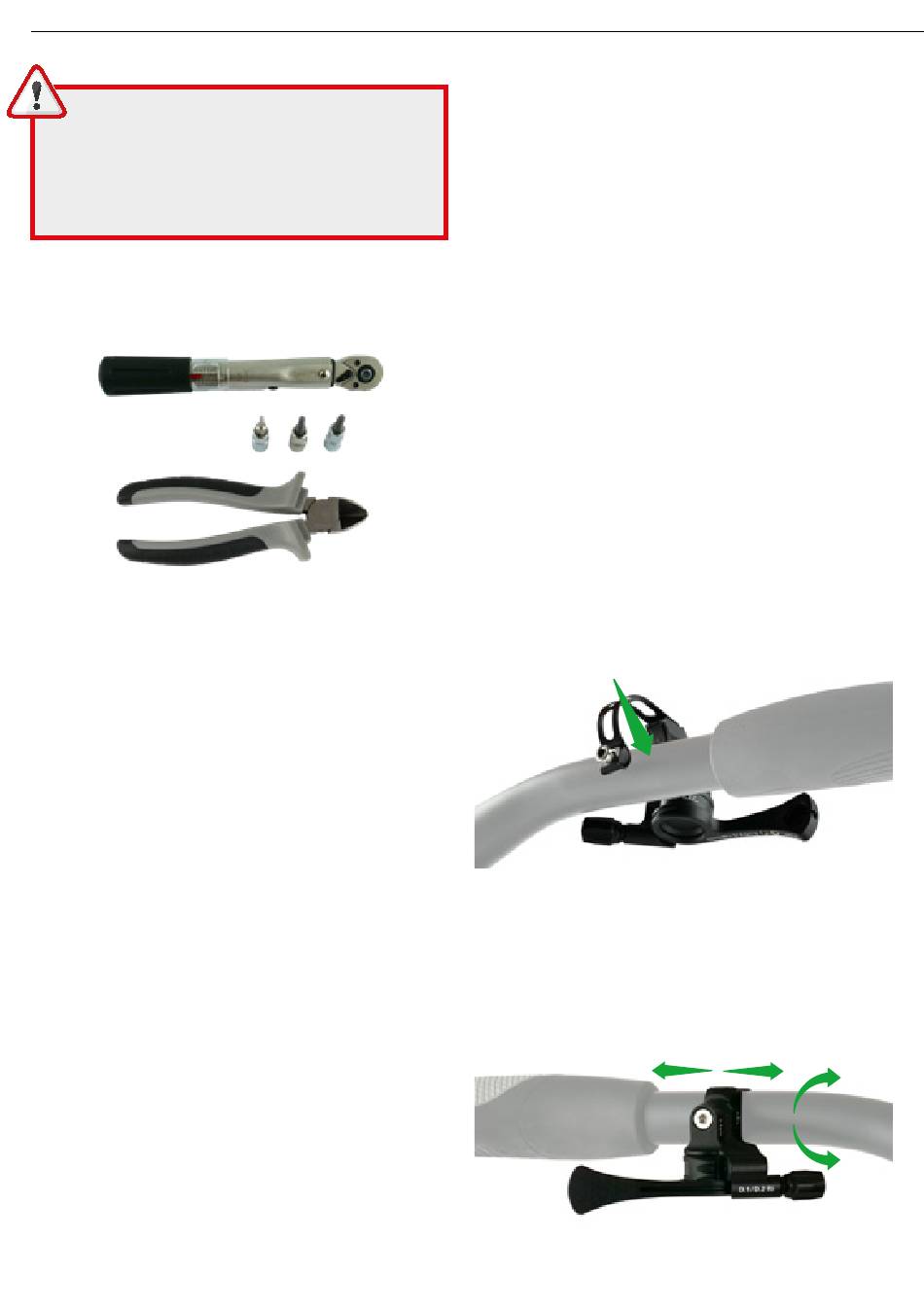

9.1 Werkzeug
Für den Einbau der Sattelstütze benötigen Sie folgende
Werkzeuge und Hilfsmittel:
1. Drehmomentschlüssel (2 - 20 Nm) mit auswechselba-
ren Bits: Torx T20 / T25, Innensechskant 2 / 2,5 mm
2. Bowdenzugschneider, Seitenschneider (optional)
3. Montagefett (Metallrahmen), bzw. Montagepaste (Car-
bonrahmen) und Reinigungsmittel
Optional können eine Rundfeile zum Entfernen von schar-
fen Kanten im Sitzrohr des Rahmens, sowie eine Zange
zum Spannen des Innenzugs, hilfreich sein.

9.2 Vorbereitende Arbeiten

Vor der Montage zu beachten:
Messen und notieren Sie die zuvor eingestellte Sattelhö-
he. Dies wird Ihnen später das Einstellen der montierten
D.2 ST-Ri Sattelstütze erleichtern. Demontieren Sie die
vorhandene Sattelstütze, sowie den Sattel. Reinigen Sie
das Sitzrohr des Rahmens, und prüfen Sie es auf Kanten
oder Grate. Entgraten Sie ggf. das Sitzrohr beispielsweise
mit einer Rundfeile. Kürzen Sie die Schaltaußenhülle und
den Innenzug erst, nachdem Sie die Teile zur Probe ein-
gebaut, und die Zuglänge überprüft haben.
Bei Rahmen aus Metall empfehlen wir ausdrücklich, das
Sitzrohr des Fahrrades im oberen Bereich innen zu fetten.
Auch eine evtl. verwendete Reduzierhülse sollte gefettet
werden. Dies gewährleistet später eine problemlose Hö-
henverstellung der Sattelstütze. Bei Rahmen aus koh-
lefaserverstärktem Kunststoff (Carbon) darf KEIN Fett
verwendet werden. Nutzen Sie stattdessen eine Montage-
paste für Bauteile und Rahmen aus Carbon.
Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze
Vor allem bei kleinformatigen Fahrradrahmen oder Rah-
men mit Flaschenhalterösen kann es vorkommen, dass
die Sattelstütze nicht weit genug in das Sitzrohr des Bikes
eingeschoben werden kann. In diesem Fall kann die D.2
nicht verbaut werden!
Der Remotehebel der by,schulz D.2 ST-Ri Sattelstütze ist
vorzugsweise für den Anbau auf der linken Seite des Len-
kers vorgesehen, kann aber auf beiden Seiten montiert
werden. Bestimmen Sie einen passenden Platz an Ihrem
Lenker. Unter Umständen müssen bereits vorhandene
Bedienelemente wie z.B. Bremshebel und andere Anbau-
teile leicht verschoben werden. Die Klemmschelle passt
in der Regel unter Schaltanzeigen, bzw. Bedienelemente.
Stellen Sie im Anschluss sicher, dass alle Bedienelemen-
te noch funktionieren, und sich an einer für Sie gut er-
reichbaren Position befinden.

9.3 Montage des Remotehebels:

1. Schieben Sie das geöffnete Klemmschellenband, an
geeigneter Stelle auf das Lenkerrohr. Der Griff muss
hierzu nicht demontiert werden. Der auf der geöffneten
Schraube sitzende O-Ring dient als Verliersicherung.
Biegen Sie das Klemmschellenband von Hand zu, und
schrauben Sie die M5 Klemmschraube mit einem Torx
T20 Werkzeug leicht in die Klemmschellenbasis ein, um
den Remotehebel später noch ausrichten zu können.
Die Position und Ausrichtung der Klemmschellenbasis,
der Hebelbasis und des Remotehebels kann vielseitig auf
Ihre Wünsche und Bedürfnisse angepasst werden.
2. Die Klemmschellenbasis kann durch Verschieben ent-
lang des Lenkers, bzw. durch Drehen um das Lenkerrohr
positioniert werden. (Abb. 9.3.2)
Abb. 9.3.1
Abb. 9.3.2
