5.1 TECHNISCHE DATEN

· Material : Aluminium AL-6061, AL-6066, schwarz eloxiert
· Zugführung : innenliegend (Ri = remote inside)
· Federelement : Länge ca. 72mm
· Federweg : ca. 30mm
· Aufbauhöhe eingefahren (Maß C) : ca. 135 mm
· Aufbauhöhe ausgefahren (Maß H) : ca. 215 mm
· Offset : ca. 17 mm
· Fahrergewicht : Ø 30,9 / Ø 31,6 : max. 115 kg
Ø 33,9 / Ø 34,9 : max. 130 kg
· Verstellbereich / Travel (Maß G) : T80 = ca. 80 mm
· Lager / Linearführung : IGUS Polymer Hochleistungs-
gleitlager/ Linearführung
· Durchmesser : Ø 30,9 | 31,6 | 33,9 | 34,9 mm
· Gewicht : ca. 965 g (bei Ø 30,9; T80 inkl. Medium Feder)
· Federelemente in 4 Härtegraden zur Anpassung
an das Fahrergewicht, leicht austauschbar
· Sattelklemmung Ø 7 mm mit Feinverstellung und robuster
Rastung, optional für Ø 8 mm Sattelgestelle erhältlich
Remotehebel D.1/D.2 Ri:
· Material : Aluminium AL-6061, schwarz eloxiert;
Edelstahl, Klemmschellenband, schwarz, Schrauben;
Kunststoff-Bauteile
· Klemmdurchmesser : ca. 22,2 mm
· Zugführungsradius : ca. 11 mm (Abb. 5.1)
· Gewicht : ca. 55 g
3 Nm D.1/D.2 Ri
W-N-L-00001
Die D.2 ST-Ri Sattelstütze wird mit einem auf das Modell
abgestimmten Remotehebel ausgeliefert. Die korrekte
Ausführung erkennen Sie am unterseitigen Aufdruck bzw.
Hebelradius. (Abb. 5.1)
Zugführung:
· Kabelhülle: Jagwire ca. Ø 4,2 mm außen, L = ca.1700 mm
· Schaltkabel / Innenzug: Jagwire ca. Ø 1,2 mm, L = ca. 1800 mm
Gasdruckfeder:
· Wartungsfreie by,schulz Gasdruckfeder
· Ø 30,9 / Ø 31,6 | T80: Gehäuse Ø16,5; Kolbenstange Ø6; M6
· Ø 33,9 / Ø 34,9 | T80: Gehäuse Ø18; Kolbenstange Ø6; M6
Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze

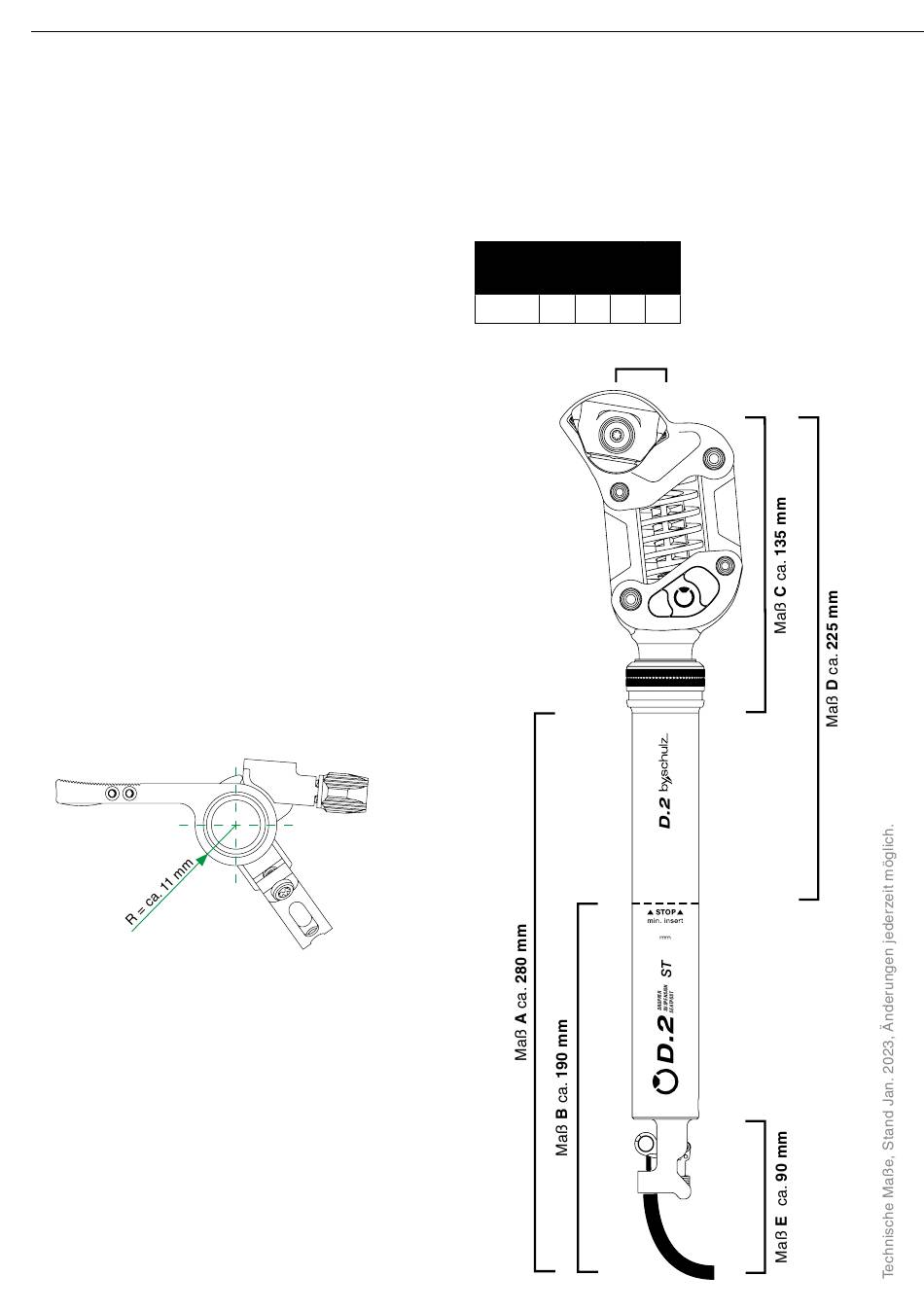

5.2 TECHNISCHE MAßE
A
- max. Einbautiefe inkl. Kabelführung
B
- min. Einbautiefe inkl. Kabelführung
C
- min. Aufbauhöhe abgesenkt
D
- max. Aufbauhöhe abgesenkt
E
- Bauraum für Ri Kabelführung
Travel
[mm]
30.9 31.6 33.9 34.9
T80
Abb. 5.1
Verfügbare Maße, Feb. 2023
Ø D.2 ST-Ri
Änderungen vorbehalten.
x
= Fahrergewicht bis 115kg
x x x x
x
= Fahrergewicht bis 130kg
Offset ca. 17mm
100
Ri
Abb. 5.2.1
