by.schulz D.2 ST-Ri Montage- Und Bedienungsanleitung Seite 13

Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze

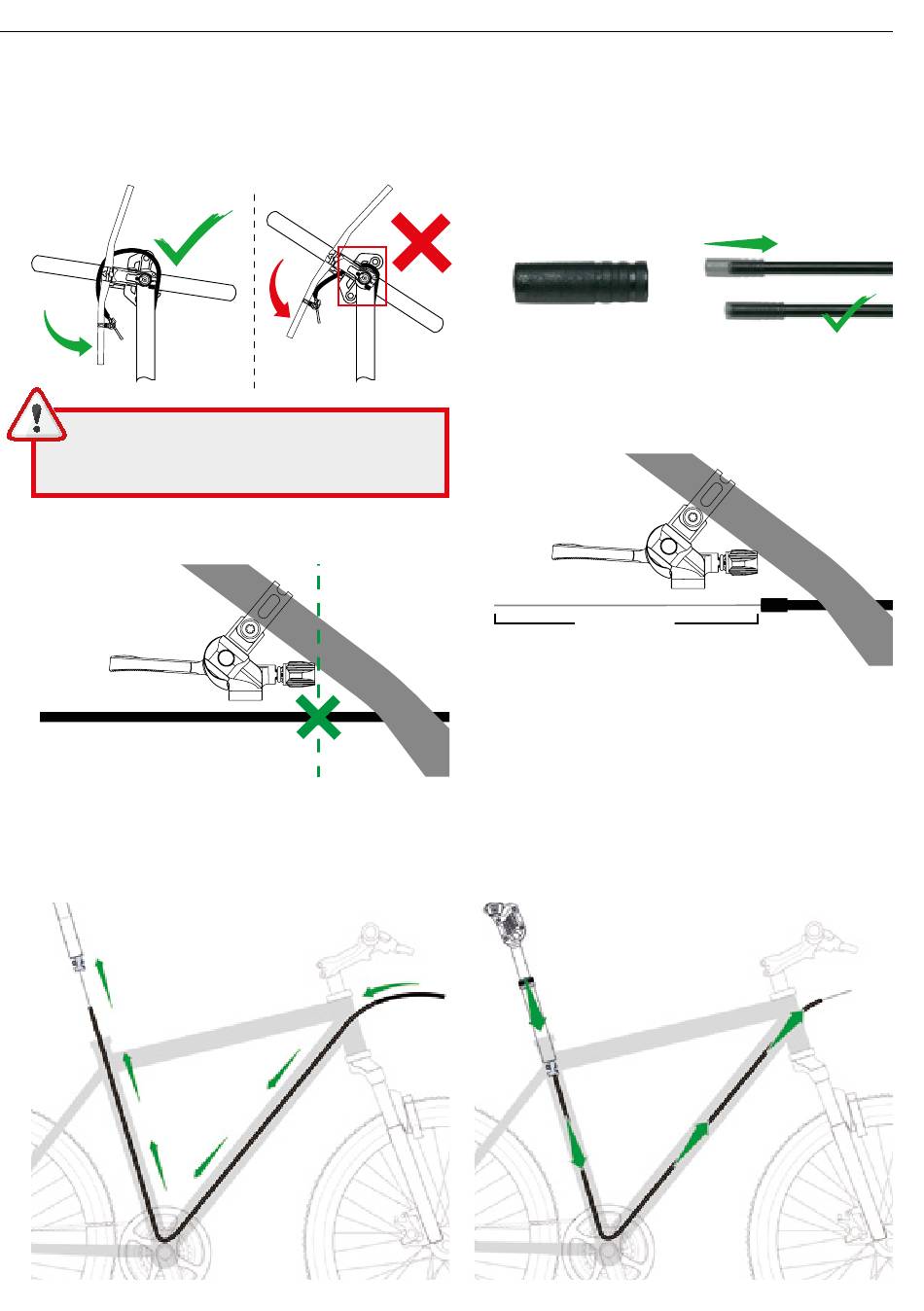

4. Halten Sie die Schaltaußenhülle an den bereits am
Lenker montierten Remotehebel der Sattelstütze, und dre-
hen Sie den Lenker in beide Richtungen um 90°.
Die Schaltaußenhülle sollte einen leichten Bogen vor dem
Steuersatz schlagen und es ermöglichen den Lenker pro-
blemlos in beide Richtungen zu drehen (Abb. 9.5.4).
HINWEIS: Falls ein winkelverstellbarer Vorbau, bzw.
ein Lenker-Höhenverstellsystem verbaut ist, muss die
Länge der Zugführung darauf abgestimmt werden!
5. Um die Schaltaußenhülle später auf die korrekte Länge
zu kürzen, markieren Sie sie (Abb. 9.5.5).
Schaltaußenhülle
Abb. 9.5.5
6. Halten Sie den Innenzug wie zuvor leicht unter Span-
nung! Öffnen Sie die Sattelklemmschelle, und ziehen Sie
die Sattelstütze aus dem Rahmen. Schieben Sie gleich-
zeitig die gesamte Zugführung wieder mit zurück, bis die-
se ca. 30 mm aus dem Sitzrohr ragt. (Abb. 9.5.6)
7. Ziehen Sie den Innenzug ca. 2/3 aus der Schaltaußen-
hülle, und kürzen Sie die Hülle mit einem hochwertigen
Seitenschneider auf die zuvor markierte Länge. Achten
Sie darauf, dass die Kabelhülle an der Schnittkante nicht
gequetscht ist, damit der Innenzug problemlos durchge-
schoben werden kann.
8. Schieben Sie die Endkappe bis zum Anschlag auf die
Außenhülle. (Abb. 9.5.8)
9. Schieben Sie den Innenzug durch die gekürzte Schal-
taußenhülle und die Endkappe. Stellen Sie wie zuvor unter
Abb. 9.5.4
Abb 9.4.2 sicher, dass die flexible Endkappe und Außenhül-
le korrekt in der Aufnahme der Auslösemechanik sitzen. Der
Innenzug sollte 150-200 mm aus der Außenhülle ragen.
Abb. 9.5.9
10. Halten Sie den Innenzug leicht auf Spannung, und
schieben Sie die Sattelstütze gleichzeitig mit der Kabelhülle
erneut in den Rahmen. Bewegen Sie die Kabelaußenhülle
weiter in Richtung Lenker. Achten Sie dabei unbedingt auf
den korrekten Sitz des Innenzugs und der Schaltaußenhülle
an der Auslöseeinheit (Abb. 9.5.10). Fixieren Sie die Sattel-
stütze in der gewünschten Sitzhöhe im Sitzrohr. Nachdem
Sattelstütze, Schaltaußenhülle und Innenzug wieder korrekt
im Rahmen montiert sind, sollte der Innenzug auf Lenker-
seite aus der Schaltaußenhülle herausragen.
Abb. 9.5.6
150-200 mm
Innenzug
13/20
Abb. 9.5.8
Abb. 9.5.10
