by.schulz D.2 ST-Ri Montage- Und Bedienungsanleitung Seite 14

14/20

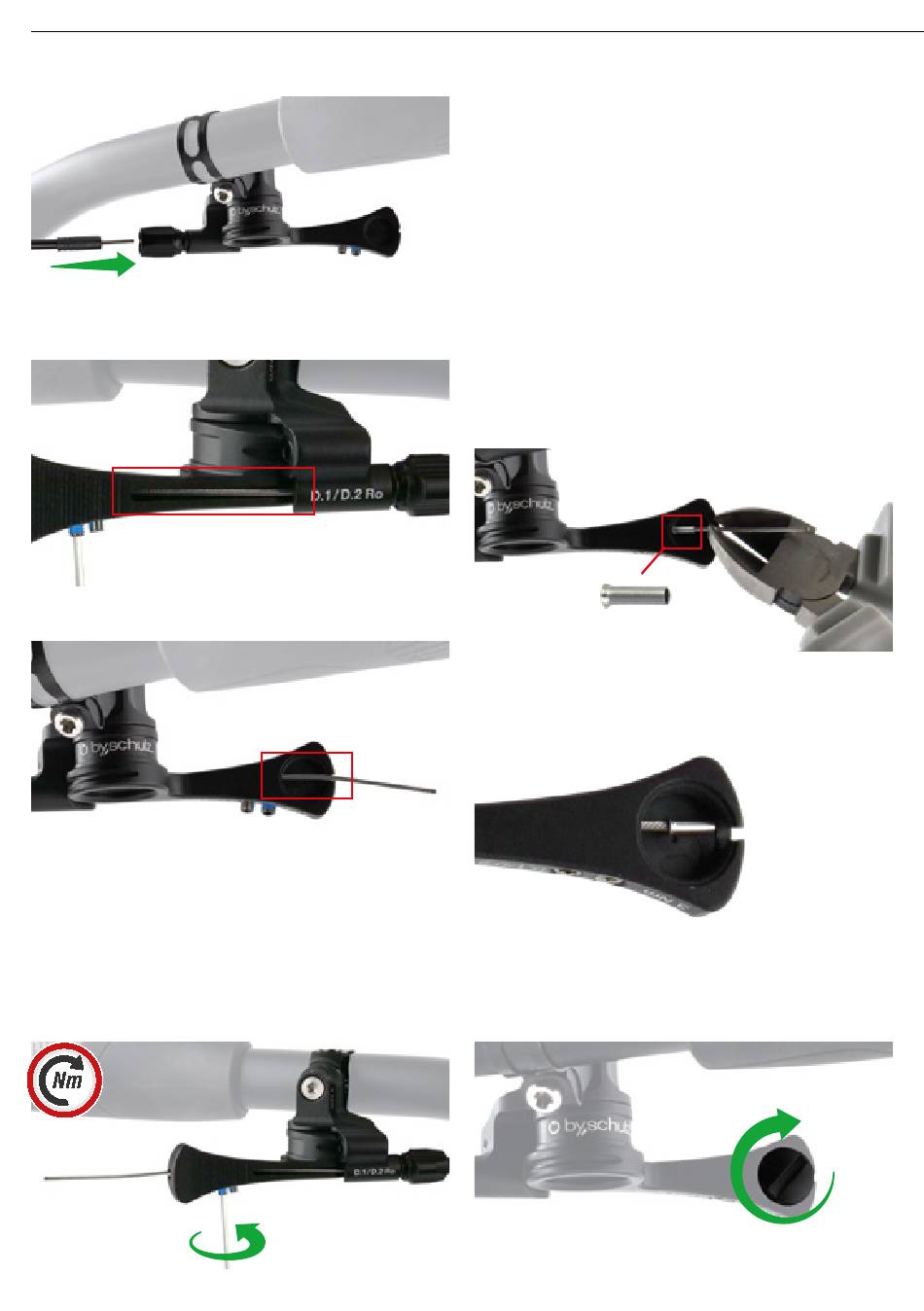

11. Fädeln Sie den Innenzug durch die Einstellhülse des
Remotehebels (Abb. 9.5.11.a)
Legen Sie ihn danach in die Führungsrille ein. (Abb. 9.5.11.b)
Schieben Sie den Zug abschließend durch den Hebel, bis
er auf der rückseitigen Bohrung austritt. (Abb. 9.5.11c).
12. Bringen Sie den Remotehebel in die Ausgangsstellung.
Spannen Sie den aus dem Hebel ragenden Innenzug von
Hand, oder mit einer Zange. Die Endkappe der Schaltaußen-
hülle muss hierbei bis zum Anschlag in der Einstellschraube
sitzen. Fixieren Sie den gespannten Innenzug, indem Sie beide
Klemmschrauben an der Unterseite des Remotehebels mit ei-
nem 2 mm Innensechskant mit 3 Nm festziehen (Abb. 9.5.12).
Abb. 9.5.12
13. Drücken Sie mehrfach den Remotehebel per Hand.
Der Innenzug wird hierbei gedehnt, und die Außenhül-
le setzt sich etwas in der Aufnahme. Prüfen Sie nun die
Zugspannung des Innenzugs. Sollte der Zug keine aus-
reichende Spannung haben, lösen Sie die Klemmschrau-
ben, und spannen Sie das System nach. Fixieren Sie die
Klemmschrauben wieder mit dem angegebenen Drehmo-
ment. Betätigen Sie erneut mehrfach den Remotehebel,
und prüfen Sie die Funktion.
14. Schieben Sie die beidseitig offene Aderendhülse mit
Abb. 9.5.11a
dem Bund voran auf den Innenzug, bis sie vollständig in
der Aufnahme des Hebels sitzt. Quetschen Sie anschlie-
ßend die Aderendhülse mit einer Zange fest. Kürzen Sie
den Innenzug unmittelbar hinter der Aderendhülse mit
einem Seitenschneider (Abb. 9.5.14). Die verpresste Ade-
rendhülse verhindert das Aufspleißen des Innenzugs.
Abb. 9.5.11b
Abb. 9.5.14
15. Das gekürzte Ende des Innenzugs sollte vollständig in
die Aufnahme unter der Schraubkappe passen. (Abb. 9.5.15)
Abb. 9.5.11c
Abb. 9.5.15
16. Das Kabelende wird anschließend durch Einschrau-
ben der Schraubkappe verdeckt. (Abb. 9.5.16)
2 mm
Abb. 9.5.16
Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze
