10. FEDERELEMENTWECHSEL

10.1 Ausbau des Federelementes
HINWEIS: Die D.2 ST-Ri Sattelstütze kann zum
Federwechsel im Fahrradrahmen montiert bleiben,
auch der Sattel muss hierzu nicht demontiert werden!
Wir empfehlen grundsätzlich die Nutzung des Mud-
cover ST, um Verschmutzungen der Federmechanik
vorzubeugen.

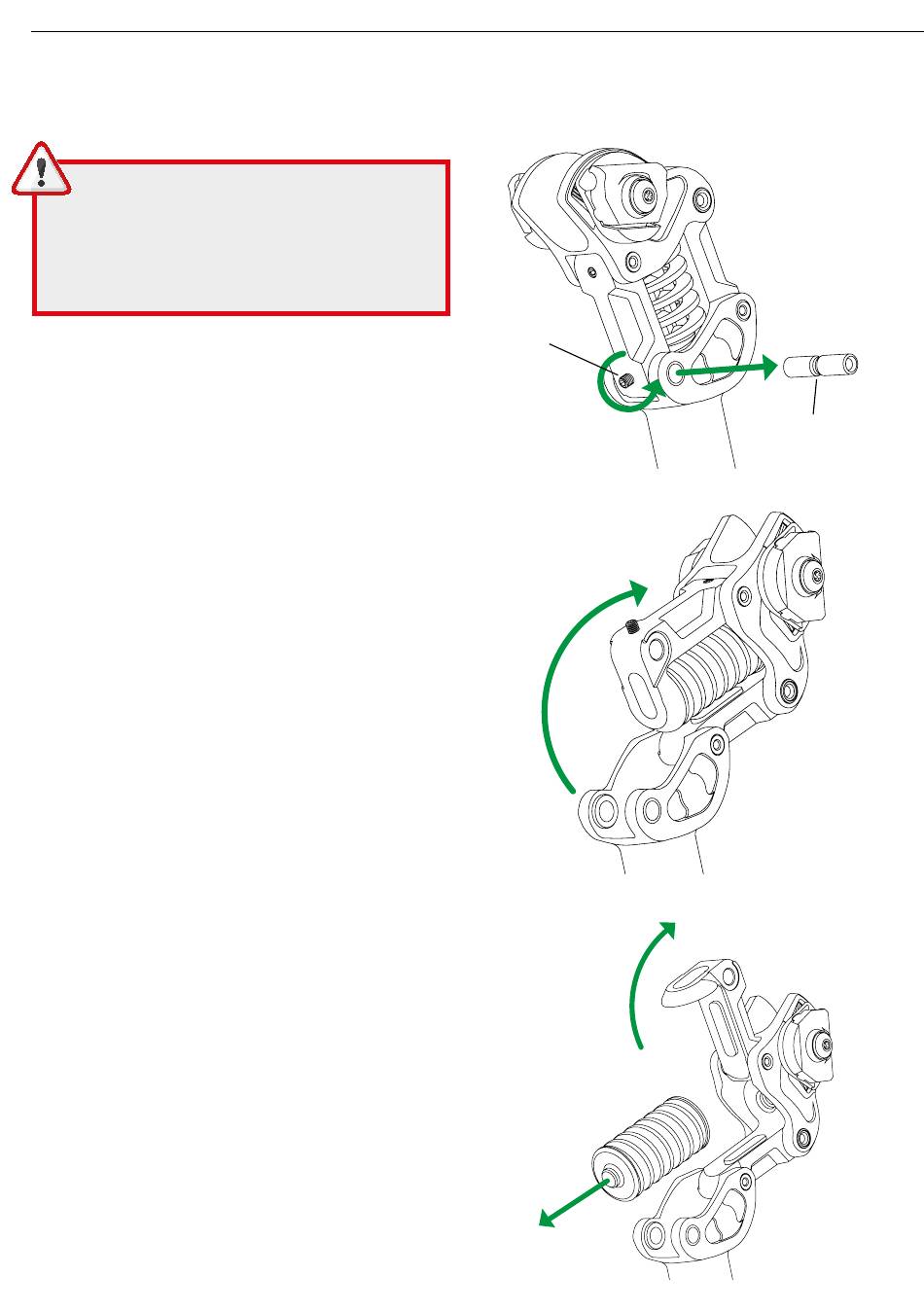

1. Öffnen Sie die M5-Madenschraube am unteren, großen
Gelenklager im hinteren Arm der D.2 ST-Ri Sattelstütze
mit einem 2,5 mm Innensechskantschlüssel. Drehen Sie
die Schraube so lange gegen den Uhrzeigersinn, bis sie
ca. 2 mm aus dem Arm herausragt. Drücken Sie anschlie-
ßend mit einem geeigneten Werkzeug die 8 mm Edel-
stahlachse aus dem Lager heraus. (s. Abb. 10.1.1)
2. Nachdem die Achse entfernt ist, öffnen Sie den Par-
allelogramm-Mechanismus, indem Sie den hinteren Fe-
derarm von Hand nach oben ziehen. Der gesamte obere
Teil der Sattelstütze kippt dadurch in Fahrtrichtung nach
vorne. (s. Abb. 10.1.2)
3. Schwenken Sie den hinteren Federarm im kleinen
Kopfgelenk nach oben, bis das Federelement sich aus
der Justierung im Federteller löst. Nun können Sie das
Federelement von Hand entnehmen. (s. Abb. 10.1.3)
Nutzen Sie diese Gelegenheit, um den Zustand der
Elastomer-Dämpferelemente in Sattelstützenbasis, Feder-
armen und Kopf der D.2 ST-Ri zu prüfen, und ggf. den
inneren Bereich der Federelementaufnahme zu säubern!
Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze
Madenschraube
Abb. 10.1.1
Abb. 10.1.2
Abb. 10.1.3
Edelstahlachse
