Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze

10.2 Einbau des Federelementes

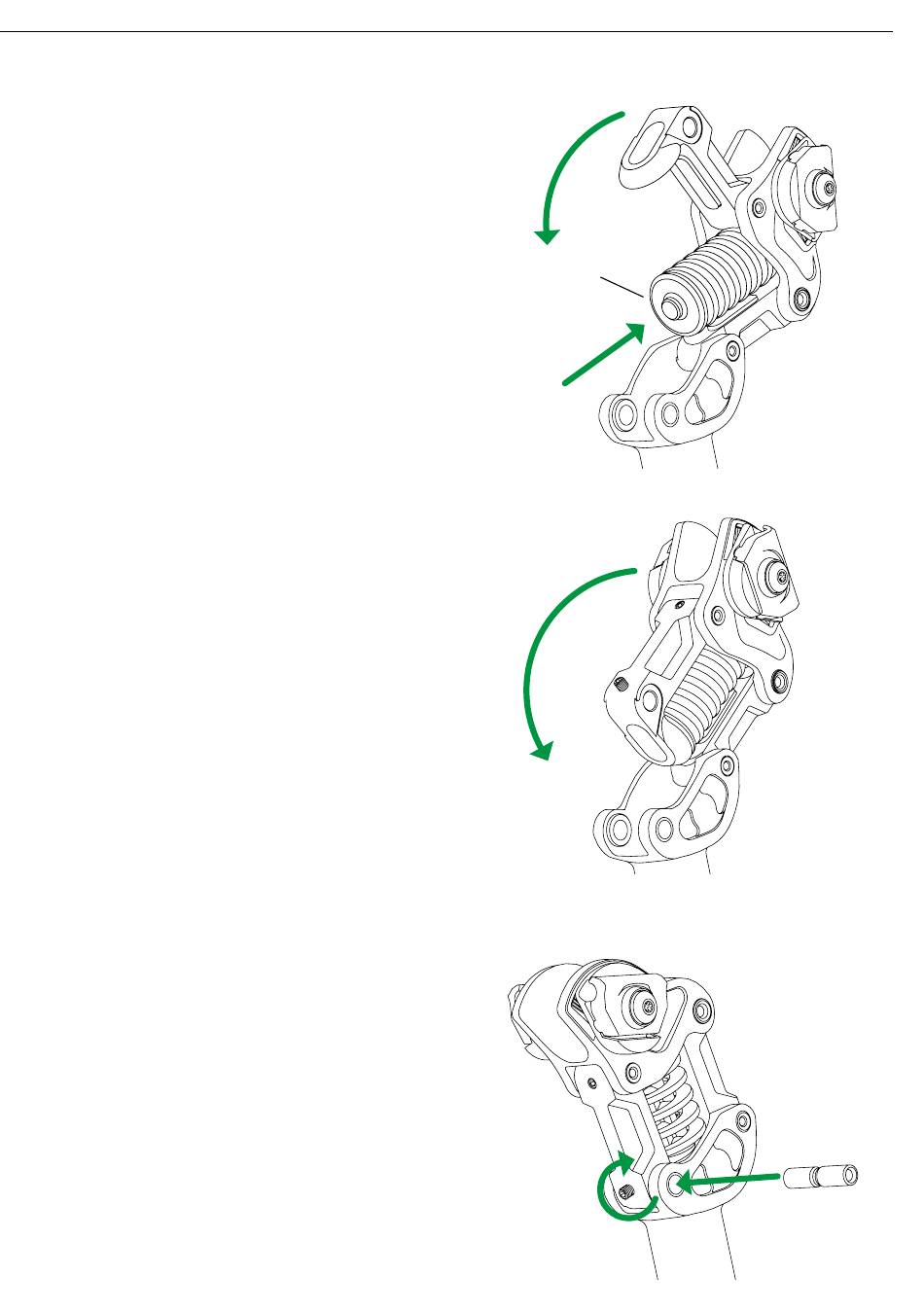

1. Platzieren Sie das Original D.2 ST-Ri Federelement von
Hand in den Parallelogramm-Mechanismus. Drücken Sie
das Federelement in die dafür vorgesehene Aussparung
des Federarmtellers. (s. Abb. 10.2.1)
2. Schwenken Sie nun den hinteren Federarm nach un-
ten, um die Justierung des Federelementes zwischen den
Armen herzustellen. Der Zentrierdorn des Federelemen-
tes rastet dabei hörbar in der Aussparung des Federarm-
tellers ein. (s. Abb. 10.2.2)
3. Klappen Sie den gesamten Parallelogramm-Mechanis-
mus inklusive dem eingehängten Federelement zurück in
die Ausgangsstellung. Setzten Sie nun die Achse wieder
ein. Achten Sie darauf, dass die Achse korrekt durch alle
Bohrungen geführt wird, und beidseitig bündig abschließt.
Die Madenschraube, welche die Achse fixiert, muss mit
mittelfestem Schraubenkleber gesichert werden. Drehen
Sie die M5 Madenschraube ein, und ziehen Sie sie mit
einem Drehmomentschlüssel und einem Anzugmoment
von 2,5 Nm fest an. Kontrollieren Sie vor der ersten Fahrt
mit der neuen Feder den korrekten Sitz aller Bauteile. (s.
Abb. 10.2.3)
Zentrierdorn
Abb. 10.2.1
Abb. 10.2.2
Abb. 10.2.3
17/20
