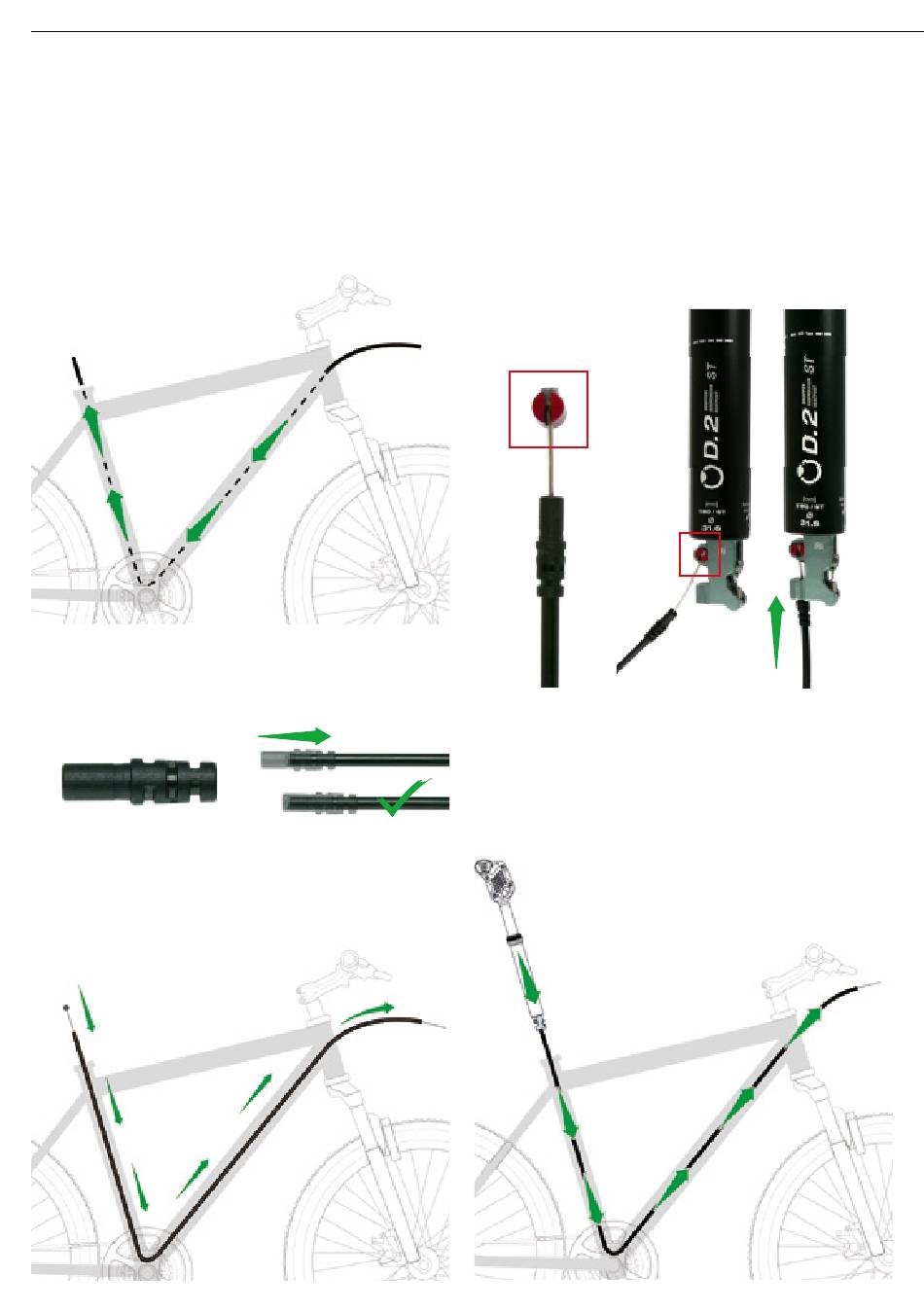

9.4 Zug verlegen

1. Verlegen Sie die ungekürzte Schaltaußenhülle am Len-
ker beginnend, entlang der zuvor geplanten Route durch
den Rahmen, zum Sitzrohr hin.
Achten Sie beim Einbau in ein E-Bike darauf, dass der Akku
noch ein- und ausbaubar bleibt, und die Schaltaußenhülle
am Motor vorbeigeführt werden kann. Stellen Sie sicher,
dass die Schaltaußenhülle ca. 30 mm aus dem Sitzrohr des
Fahrrades herausragt, sich frei schiebend bewegen lässt,
und keine Knicke oder Quetschungen aufweist. (Abb. 9.4.1)
2. Setzen Sie nun auf der Seite des Sitzrohrs die Stan-
dard-Endkappe auf die Schaltaußenhülle. Die Schaltau-
ßenhülle sollte dabei immer bis zum Anschlag in der End-
kappe stecken. (Abb. 9.4.2)
3. Führen Sie den Innenzug durch die Endkappe in die
Schaltaußenhülle (Abb. 9.4.3), bis er auf Lenkerseite wie-
der aus der Schaltaußenhülle austritt, und der Nippel des
Zugendes auf Sattelseite noch ca. 30 mm aus der Außen-
hülle heraus ragt.
Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze
9.5 Stütze und Remotehebel anschließen
1. Hängen Sie den Nippel des Innenzugs in den roten,
geschlitzten Bolzen für die Kabelaufnahme (Abb. 9.5.1).
Achten Sie hierbei auf den Bolzen, da dieser nur lose am
Innenzug sitzt, und leicht herunterfallen kann.
2. Setzen Sie den roten Kabelaufnahmebolzen mit dem
montierten Innenzug in den Umlenkhebel der Auslöseme-
chanik ein. Stecken Sie im Anschluss die Schaltaußenhül-
le mit der Endkappe in die dafür vorgesehene zylindrische,
geschlitzte Aufnahme an der Auslöseeinheit. (Abb. 9.5.2)
Abb. 9.4.1
Abb. 9.5.1
3. Halten Sie den Innenzug leicht auf Spannung, damit
Abb. 9.4.2
er sich nicht aus dem Umlenkhebel der Sattelstütze aus-
hängt, und schieben Sie die D.2 ST-Ri bis zu der zuvor
ermittelten Sitzhöhe in das Sitzrohr.
Ziehen Sie gleichzeitig die komplette Zugführung zurück
in Richtung Lenker (Abb. 9.5.3). Fixieren Sie die Höhe der
Stütze über die Sattelstützenklemme (max. 6 Nm).
Abb. 9.4.3
Abb. 9.5.2
Abb. 9.5.3
