Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze

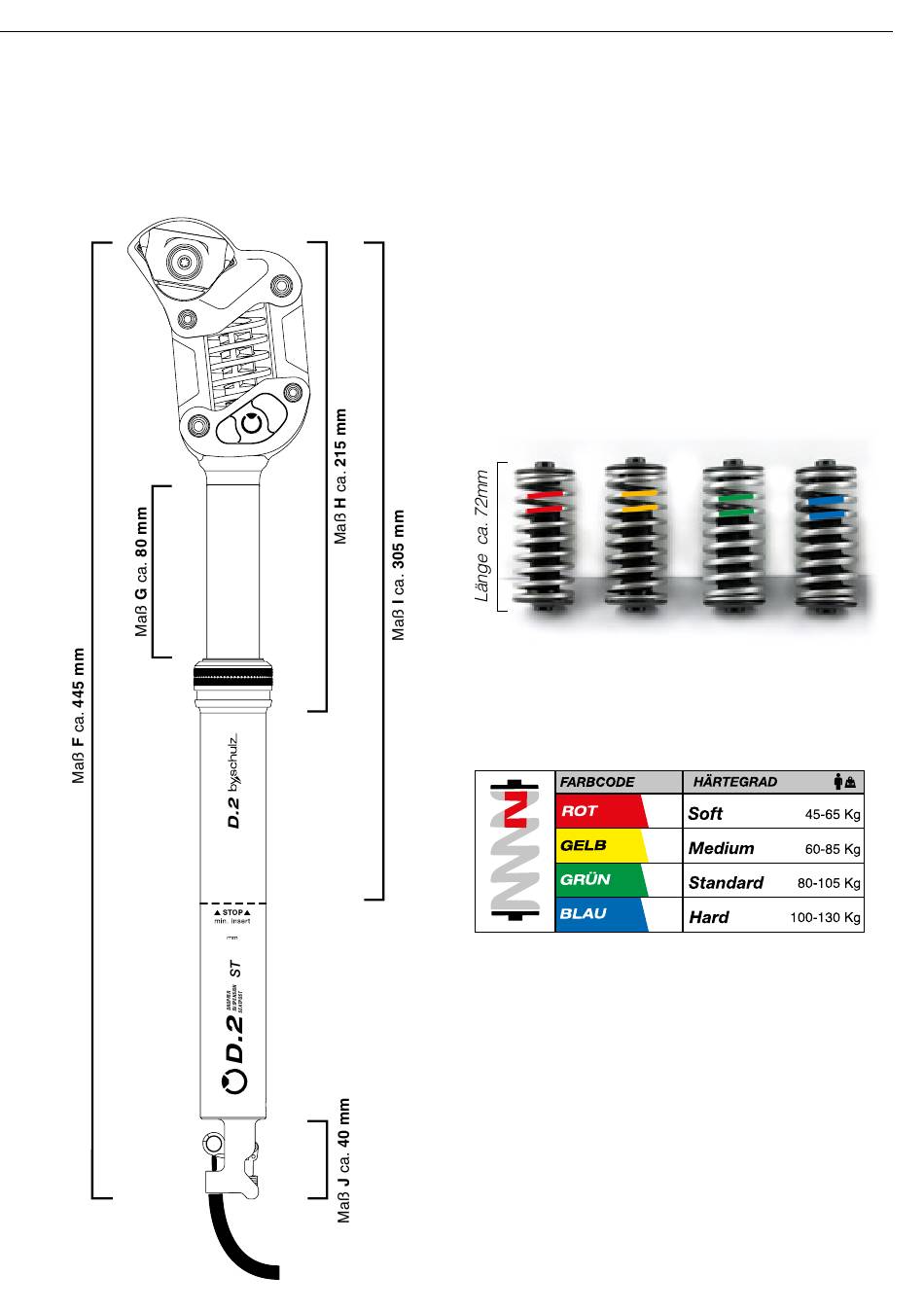

F
- Gesamtlänge Stütze
G
- Verstellbereich Travel
H
- min. Aufbauhöhe ausgefahren
I
- max. Aufbauhöhe ausgefahren
J
- Ri Auslöseeinheit
Abb. 5.2.2
100
Ri

6. FEDERELEMENTE

Für die absenkbare Parallelogramm gefederte D.2 ST-Ri
Sattelstütze werden verschieden starke Federelemente
angeboten, die einfach und schnell gewechselt werden
können. Anhand der folgenden Tabelle können Sie sich
bei der Wahl des richtigen Federelements orientieren, wo-
bei die Kriterien Fahrergewicht, Fahrposition und Fahrpro-
fil in die Entscheidung einfließen.
Für die D.2 ST-Ri sind Federelemente mit den Federhär-
ten Soft, Medium, Standard, und Hard für Fahrer/innen
mit einem Körpergewicht von 45 bis 130 kg erhältlich (s.
Tabelle 5.2 Technische Maße). Die silberfarbenen Flach-
drahtstahlfedern mit innenliegendem Elastomer, sind mit
einem Farbcode gekennzeichnet, der ihre Eigenschaften
veranschaulicht.
Grundfarbe silber mit Farbcode
für Härteprofil / Fahrergewicht
Zulässiges Fahrergewicht =
Gewicht des Fahrers + Zusatzgewicht (z.B. Rucksack).
Verwenden Sie für die D.2 Sattelstütze ausschließlich die
Original by,schulz Federelemente. Die Verwendung von
Fremdteilen kann die Funktion der Sattelstütze beeinträch-
tigen, sowie zu Unfällen mit Sach- oder Personenschäden
führen. Außerdem erlöschen hierdurch die Ansprüche aus
Sachmängelhaftung und Garantie!
5/20
