Einzelteile / Explosionszeichnung - By.schulz D.2 St-Ri Montage- Und Bedienungsanleitung

6/20
7 . EINZELTEILE STÜTZE
SATTELKLEMME
/ Aluminium geschmiedet
1. Sattelklemme - komplette Einheit
1.1 O-Ring (2x)
1.2 Sattelklemmenbasis für Ø7 Sattelgestelle (2x)
1.3 Sattelklemmendruckfeder (2x)
1.4 Sattelklemmenoberteil für Ø7 Sattelgestelle (2x)
1.5 Sattelklemmschraube Torx T25 mit Unterlegscheibe (2x),
(Optional: Innensechskant 5 mm)
KOPF
/ Aluminium geschmiedet
2.1 Kopf mit Feinverzahnung
2.2 Elastomer-Rückschlagdämpfer (2x)
FEDERELEMENT :
3. Federelement bestehend aus:
- Flachdrahtstahlfeder
- Innenliegender Elastomer - Zentraldämpfer
- Federendkappe mit Zentrierdorn (2x)
FEDERARM
/ Aluminium geschmiedet
4. Federarm - komplette Einheit
4.1 Elastomer - Anschlagdämpfer (2x)
4.2 Federarm mit Federteller (2x)
4.3 Madenschraube M5 - Innensechskant 2,5 mm (4x)
4.4 Kleines Igus-Gleitlager Innen Ø 6,5 mm (4x)
4.5 Kleine Edelstahlachse Außen Ø 6,5 mm (2x)
4.6 Große Edelstahlachse Außen Ø 8 mm (2x)
4.7 Großes Igus-Gleitlager Innen Ø 8 mm (4x)
INNENROHR
/ Aluminium 3D geschmiedet
5.1 Gasdruckfederschraube M6x24; Innensechskant 3mm
5.2 Gewindehülse; Innensechskant 7mm
5.3 Inneres Sattelstützenrohr D.2 ST-Ri
5.4 by,schulz Linearführungsleisten / IGUS (4x)
5.5 by,schulz unteres geschlitztes Gleitlager / IGUS
AUßENROHR
/ Aluminium
6.1 Axialdichtring
6.2 Schraubring mit Aufnahme Axialdichtring
6.3 by,schulz oberes geschlitztes Gleitlager / IGUS
6.4 Anschlagring / Kunststoff
6.5 Äußeres Sattelstützenrohr mit Gewinde und
innenliegenden Führungsnuten
6.6 Langloch für Fixierschraube
GASDRUCKFEDER :
7 .1 by,schulz Gasdruckfeder
7 .2 by,schulz Elastomer-Anschlagdämpfer D.2 ST-Ri
AUSLÖSEMECHANIK Ri
8.1 O-Ring
8.2 Fixierschraube M4x5,8; Innensechskant 2 mm
8.3 Auslöseeinheit Ri
8.4 Kabelaufnahmebolzen
:
:
4.5 4.4 4.3
:
:
:
:
/ Aluminium
Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze
1
4.2 4.1
5.1
4.6 4.7
5.2
5.3
5.4
5.5

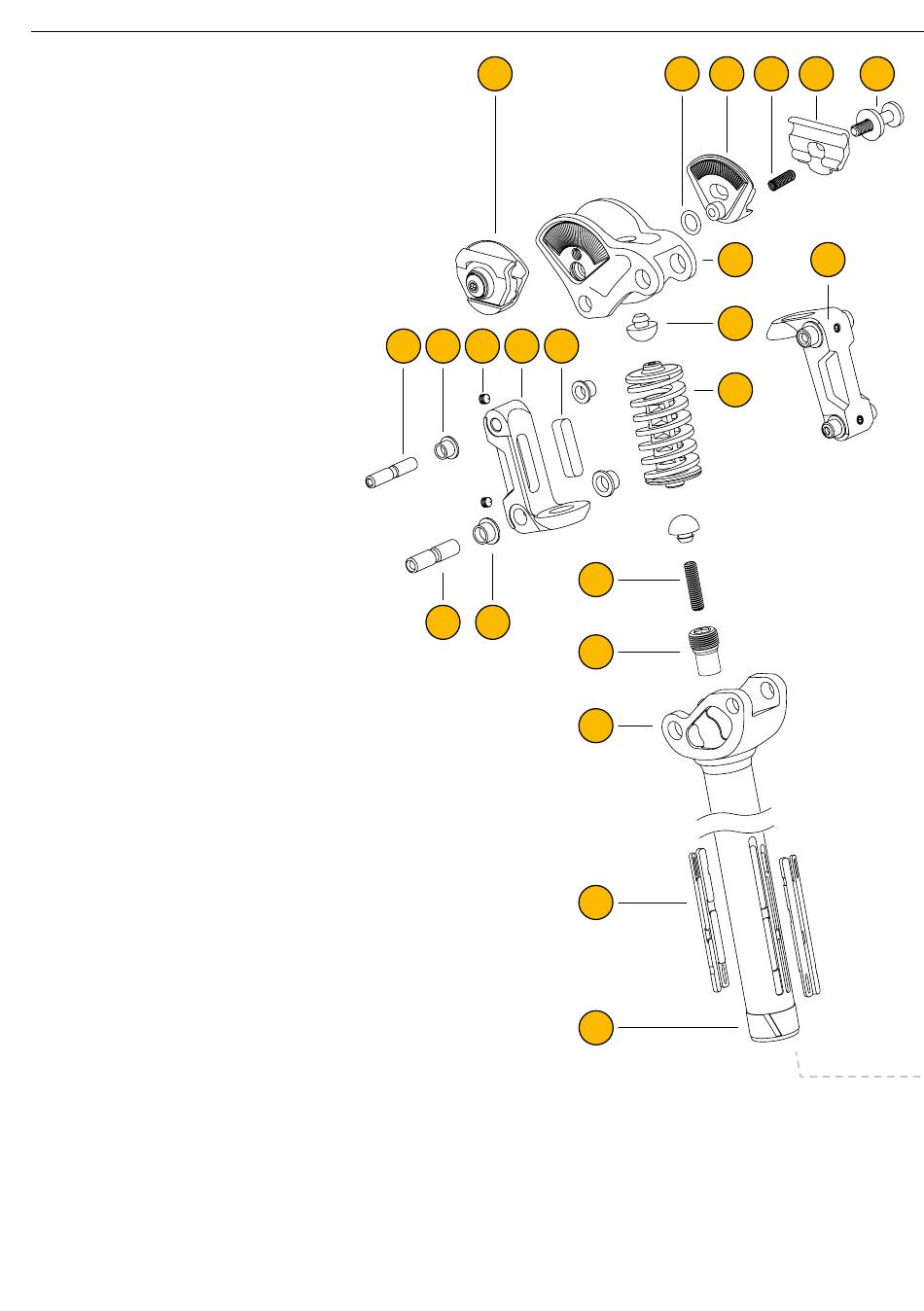

Explosionszeichnung D.2 ST-Ri - Stand Jan. 2023, Änderungen vorbehalten
1.1 1.2 1.3 1.4
2.1 4
2.2
3
1.5
