by.schulz D.2 ST-Ri Montage- Und Bedienungsanleitung Seite 11

Montage + Bedienungsanleitung D.2 ST-Ri Sattelstütze
3. Nachdem Sie die Position und Ausrichtung der Klemm-
schellenbasis final bestimmt haben, ziehen Sie die Klemm-
schraube mit dem Torx T20 Werkzeug und einem Drehmo-
ment von ca. 4 Nm fest an. (Abb. 9.3.3)
4. Die Stellung des Remotehebels zum Lenker kann indivi-
duell eingestellt werden. Lösen Sie hierzu die Schraube am
Drehpunkt mit einem Torx T20 ca. 3 Umdrehungen, und ro-
tieren Sie die Hebelbasis in die gewünschte Position.
Die Feinverzahnung der Klemmstücke im Inneren verhindert
nach dem Festziehen ein ungewolltes Verstellen. Ziehen Sie
die Schraube nach dem Ausrichten mit einem Drehmoment
von ca. 3 Nm fest an. (Abb. 9.3.4)
5. Schrauben Sie die Einstellhülse vollständig in die He-
belbasis ein, und anschließend ca. 3 - 4 Umdrehungen
heraus, um später genügend Spiel für die Feineinstellung
der Hebelposition zu haben.
Ein Herausdrehen der Einstellhülse spannt den Innenzug,
ein Hereindrehen entspannt den Innenzug. (Abb. 9.3.5)
6. Der Remotehebel kann individuell näher oder weiter
vom Lenker positioniert werden. Verstellen Sie hierzu ggf.
die Anschlag-Regulierschraube mit einem 2,5 mm Innen-
sechskant um max. 6 Umdrehungen gegen den Uhrzei-
gersinn. (Abb. 9.3.6)
T20

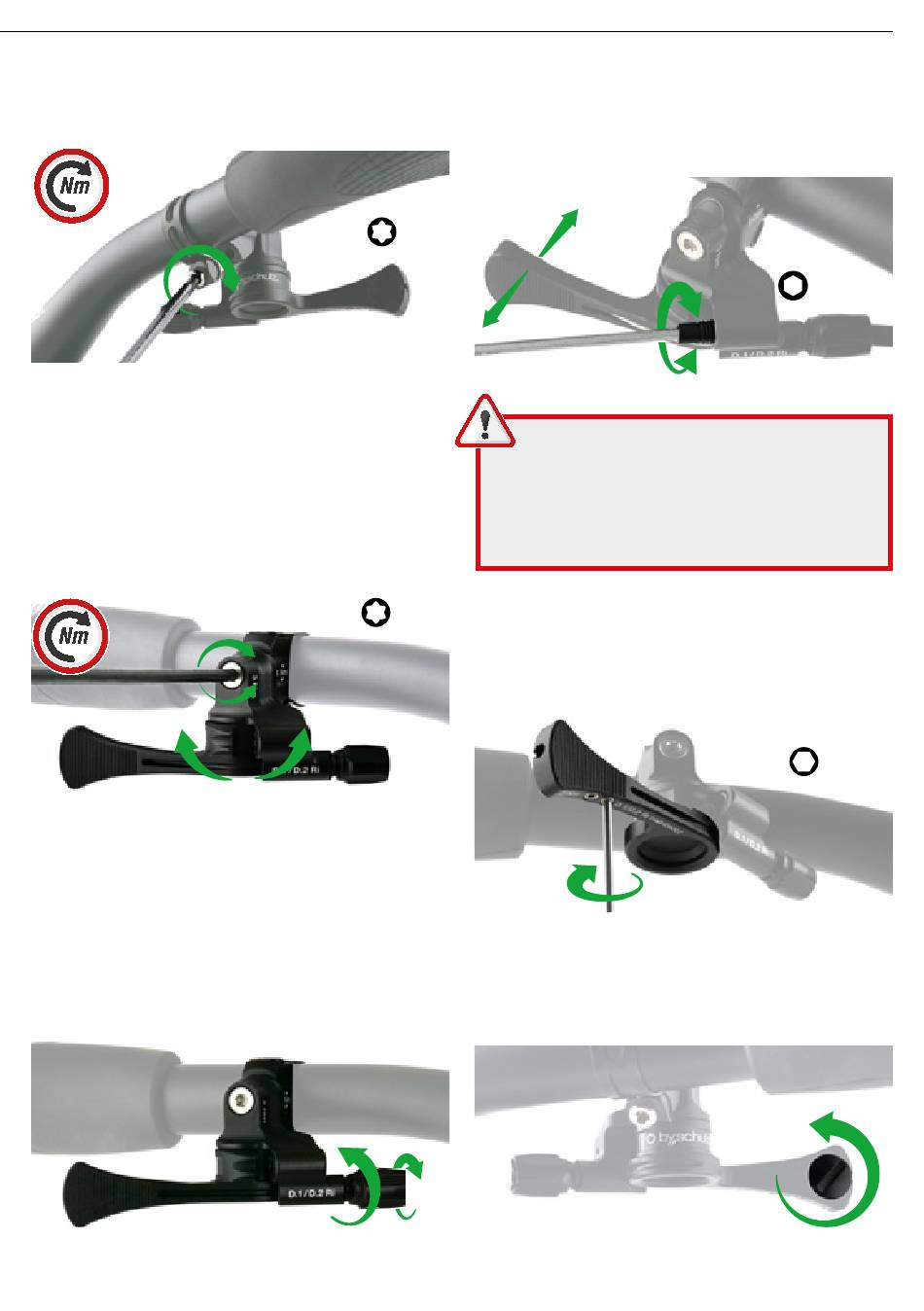

Abb. 9.3.3
HINWEIS: Die Einstellung der Regulierschraube
hat Einfluss auf die Vorspannung des Innenzugs.
Diese Feineinstellung sollten Sie zum Schluss der
Montage vollziehen. Überprüfen Sie dabei abschlie-
ßend die Vorspannung, und justieren Sie diese ggf.
über die Einstellhülse von Hand nach.
7. Um den Innenzug durchschieben zu können, lösen
T20
Sie mit einem 2 mm Innensechskant die beiden Klemm-
schrauben an der Unterseite des Remotehebels ca. 3 Um-
drehungen. (Abb. 9.3.7)
Abb. 9.3.4
Abb. 9.3.7
8. Entfernen Sie die Schraubkappe vom Hebel mit Hilfe eines
sehr breiten Schraubendrehers oder einem anderen geeigne-
ten Hilfsmittel. (Abb. 9.3.8)
Abb. 9.3.5 Abb. 9.3.8
11/20
2,5 mm
Abb. 9.3.6
2 mm
